3D Atari Punk (5 / 5 paso)

Paso 5: Ensamblado

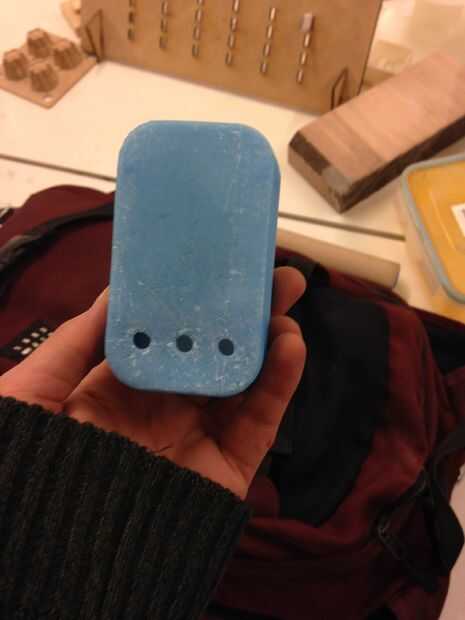

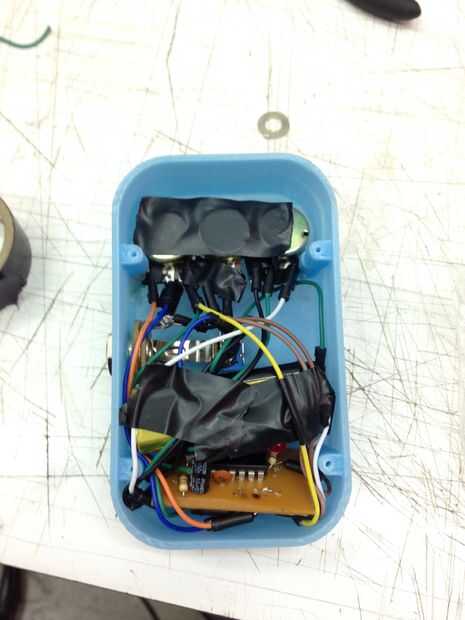

Al final, se ̇LVEDA todas las piezas. Al sacar la carcasa de la impresora 3D tuve un pequeño problema hizo la carcasa se deformara un poco en la zona donde no van las perillas, esto hizo que quedaran tan bien y tuve hace un derretir un poco el plastico para entraran mejor. Es muy importante medir bien las piezas antes de modelar y de imprimir. Meter todo el circuito dentro de la carcasa tampoco fue facil, llevo varios intentos y cambios de partes, algunos cables se desoldaron, vuelvo a insistir en lo importante es tener desde un principio una soldadura firme.

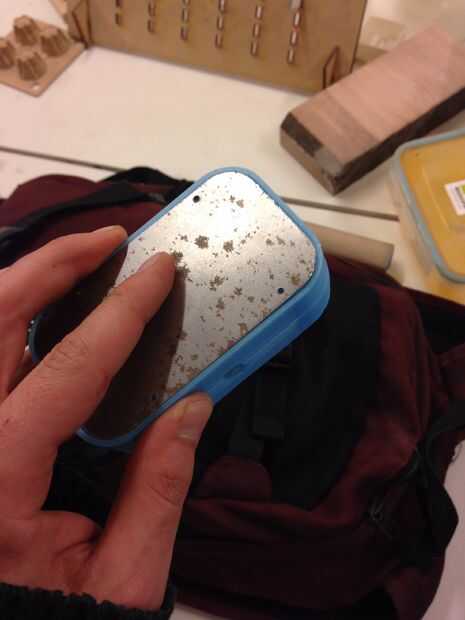

Luego de muchas pruebas pude no meter todo dentro, lamentablemente la placa trasera calza perfectamente con la carcasa, por eso esta cerrada con cinta aislante. Embargo de pecado, considero es un exito para ser un primer proyecto de electronica, si bien es simple, necesita de mucha investigación previa y de conocimientos muy especificos. Ademas, la combinacion con pastel de 3D dan de el modelado e impresion un muchas posibilidades de diseño con el APC.
