Paso 3: Armado
Una vez tenemos la placa con el diagrama en cobre, tenemos perforar usando un Dremel y una broca de 1 mm. En mi caso, tuve comprar un adaptador para poder usar esta broca, ya la mayoría de los Dremel no traen la pieza puede agarrar este tipo de brocas. Perforar la placa es relativamente facil, antes de hacer cada hoyo, es necesario marcar suavemente con un clavo el lugar preciso, esto para la broca no se salga de su lugar.

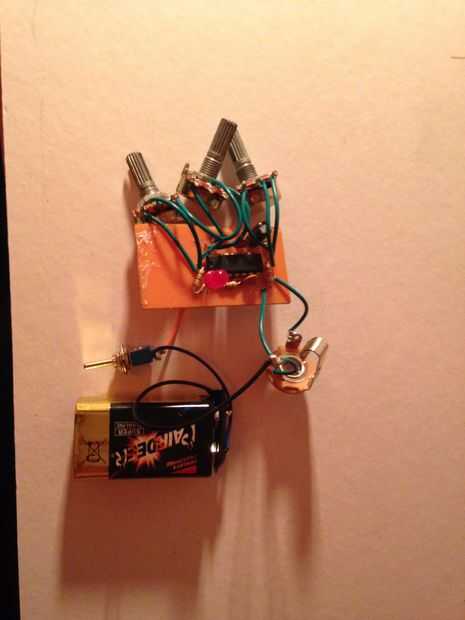

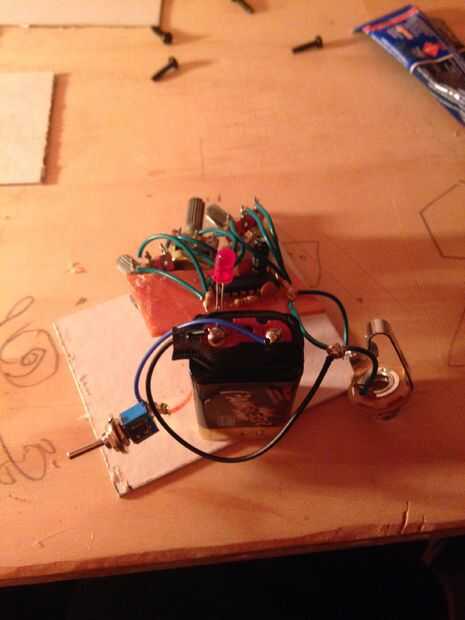

Cuando esta perforated empieza el armado y soldadura del APC. Para soldar es necesario un cautín, pasta para soldar y estaño. Esta parte es cruciales, las soldaduras deben ser precisas y usar poco estaño, de lo contrario el circuito de interrumpirá y no tendremos sonido cuando lo probemos. Me llevo varios intentos llegar a un nivel mínimo de precisión al soldar, así compren varios kits de componentes, porque lo mas probable es que no salga a la primera. Las piezas van referenciadas con su posición en la placa, y es necesario ir probando como caben bien las piezas.

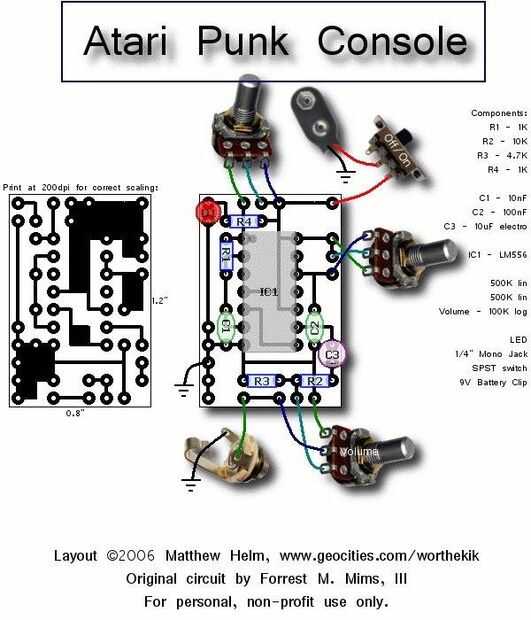

Sigan el layout de la placa subi, en el mismo orden. Si siguen el mismo orden, las soldaduras son solidas y no existen puntos entre las soldaduras se esten tocando deberían estar teniendo sonido al probarlo.
Los potenciometros miden 3 variables, 1 regula el volumen, mientras las otras 2 modulan la onda emitida por el 556. Esto es lo hace exista una gran variedad de sonidos en el APC. Si bien tiene pocos controladores, tienen muchas combinaciones.
