30 kVA Induction Heater (5 / 8 paso)

Paso 5: El inversor

El inversor debe ser muy bien refrigerado, con un gran disipador térmico o un bloque. He utilizado un bloque de tamaño compacto y robustez; pero un grande (creo que 12 "x 12" x 3" con varios cientos CFM de enfriamiento de aire forzado) debería funcionar también. La bomba debe ser relativamente grande para la caída de presión a través de la bobina de trabajo (mina fue clasificada de 2GPM).

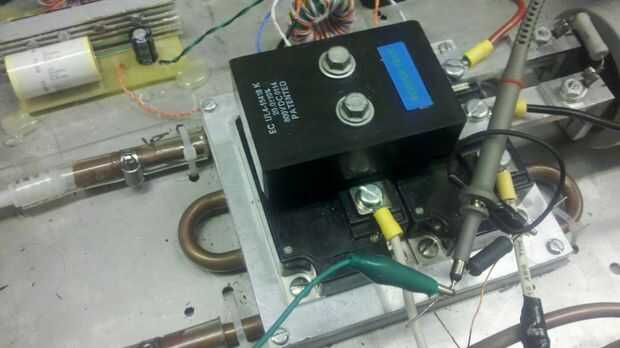

Los condensadores de filtrado principal deben colocarse cerca del puente, preferiblemente atornillado a través de las barras colectoras. También se debe utilizar un condensador snubber (la caja negra en la foto) colocado directamente a través de los transistores para reducir picos de voltaje causadas por la excitación de las inductancias parásitas en el diseño de inversor.
Mediante módulos de medio puente o Six-Pack es la forma más fácil de buld del inversor; un puente de transistores solo requiere acceso a una tienda de máquina para hacer lo correcto.
