Paso 4: Opcional: trasero LEDs
Detalles. hacer el perfboard LED asambleas, insertar, pegamento o cinta, alambre para arriba...

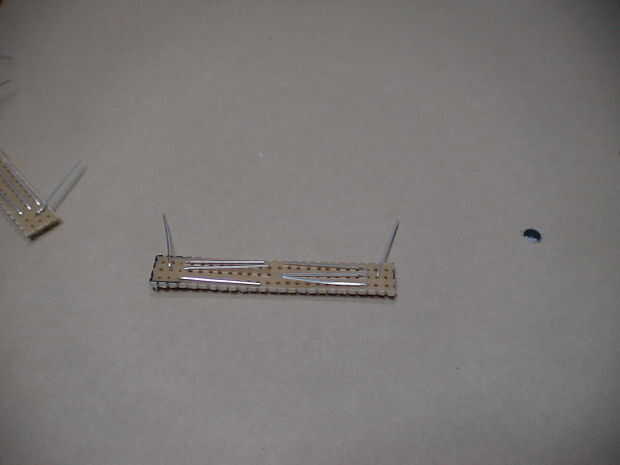

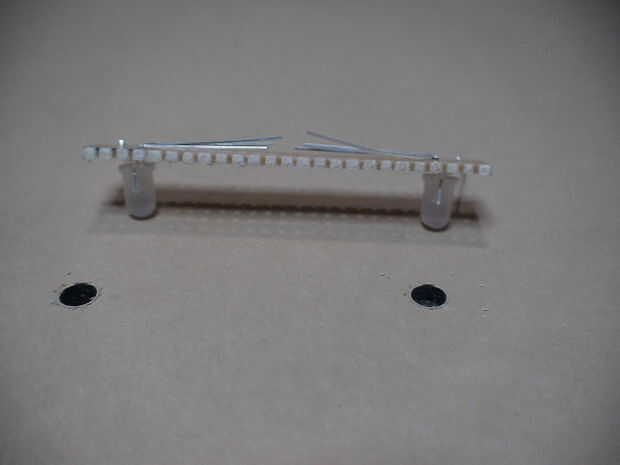

Conjuntos de LED: Los LEDs RGB están colocados sobre el perfboard al igual que en la pared interior, pero el espacio entre los 2 LEDs es diferente. Los conductores del LED se colocan en el perfboard la misma manera que en las paredes internas. Ver los diagramas.

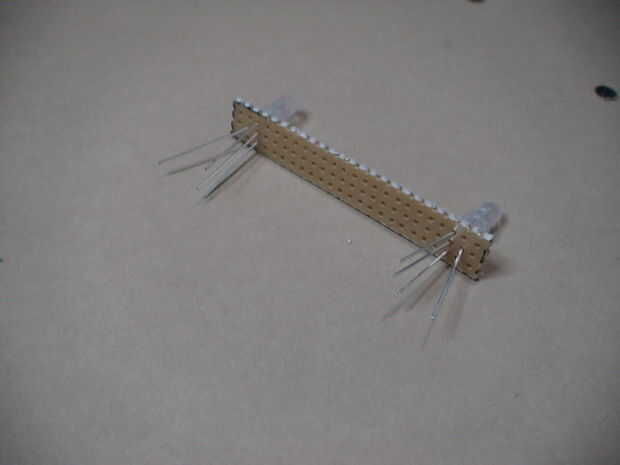

- Tome un pedazo de perfboard para el espejo retrovisor y 2 LEDs de RGB.

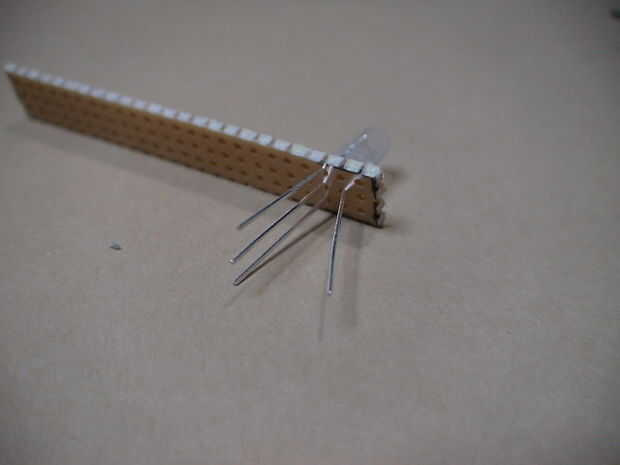

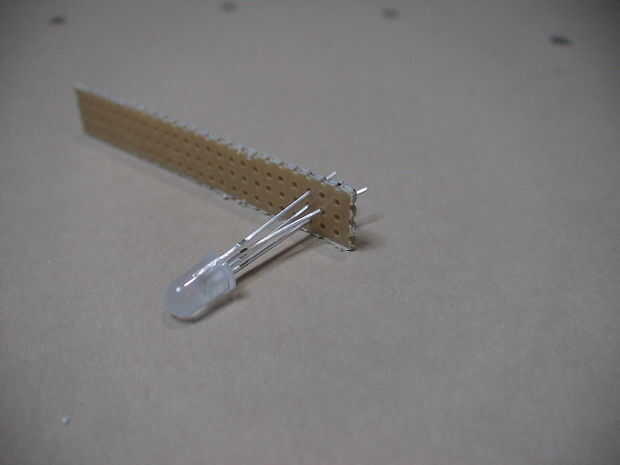

- Véase la descripción en el paso anterior sobre cómo colocar los LEDs en el tablero perforado, con los cables en el orden correcto.
- Imágenes lo dicen todo, prueba de ajuste, que el LED se reúne en sus agujeros, asegúrese de que son correctos.

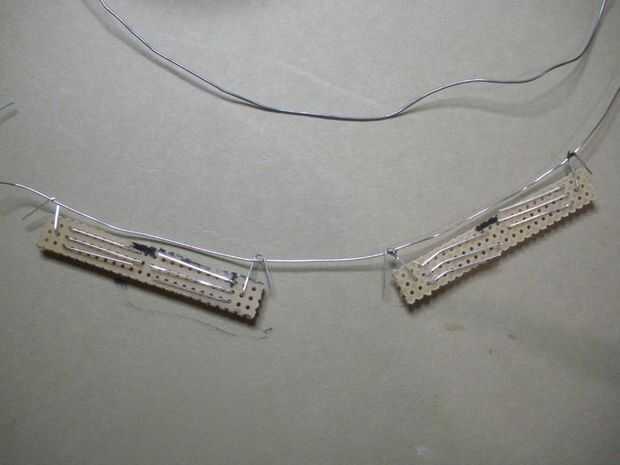

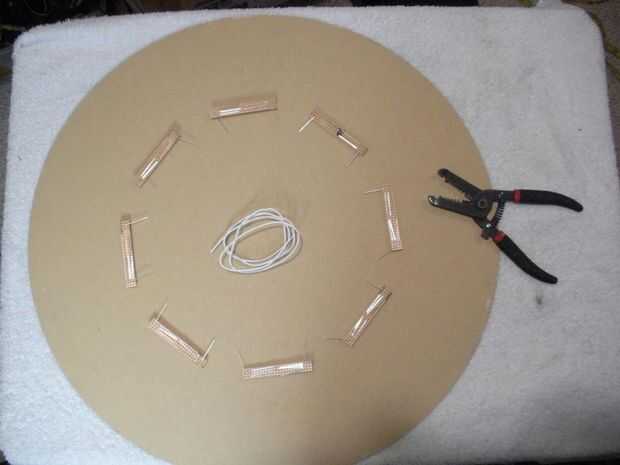

Carril de ánodo: Al igual que en las paredes exteriores que un hilo de filamento sólido funcionó en un círculo, conectando todos los ánodos de los LED en paralelo.
- Tira 30" pedazo largo de alambre sólido del filamento.
- Crear un gancho en el extremo de los ánodos de los LED RGB, 1/2" a 1" de la placa perforada.
- Soldadura al alambre sólido del filamento.

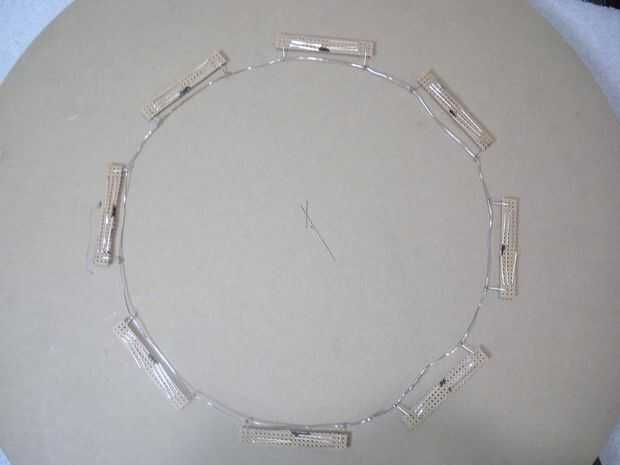

- Trabajar su camino alrededor, por lo que el cable crea un círculo, todos los ánodos de los LED de conexión juntos.
Alambre de los LEDs:
- Pelar el cable de cinta de filamento de 50 18" en cintas de 16 x 3-strand.
- Utilizar algunos cinta que no estire ni conducta o hotglue y pegamento que monta el LED sobre el acrílico trasero.

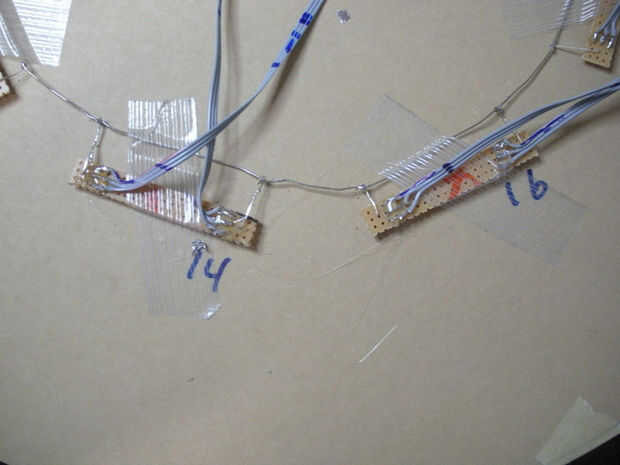

- Con las Asambleas de LED insertadas, ir y marca los números de los canales 1 - 16.
- Toma una cinta, separada y uno de los extremos de la tira.
- Soldar al LED para el canal 1.
- Correr al controlador, dejar unos 4" holgura y cortar la cinta a la longitud.

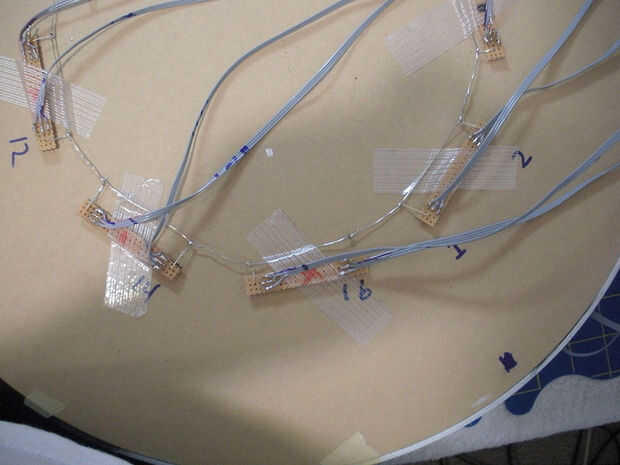

- Repita con el resto de los canales, así que todos los LEDs tienen cintas conectados que van al controlador.
- Separar y tira todas las cintas.
