18" redondo LED infinito espejo Kit (2 / 10 paso)

Paso 2: Preparar los LEDs en la pared interior

Introduzca los LEDs:

• Coloque la pared interna abajo de plano en un área de trabajo bien que
• Marca que se colocará el controlador, debe ser que la costura está en la pared interna.

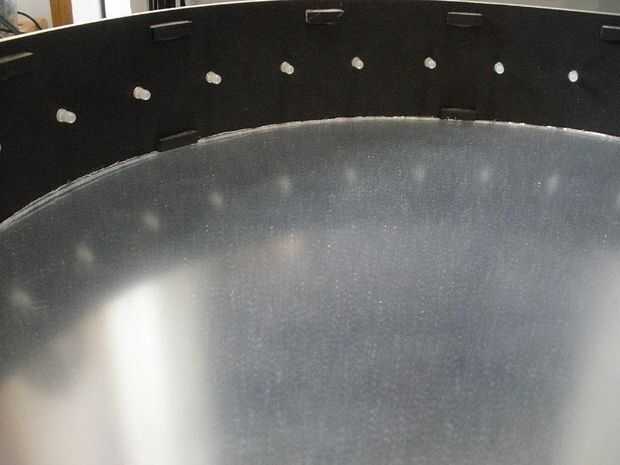

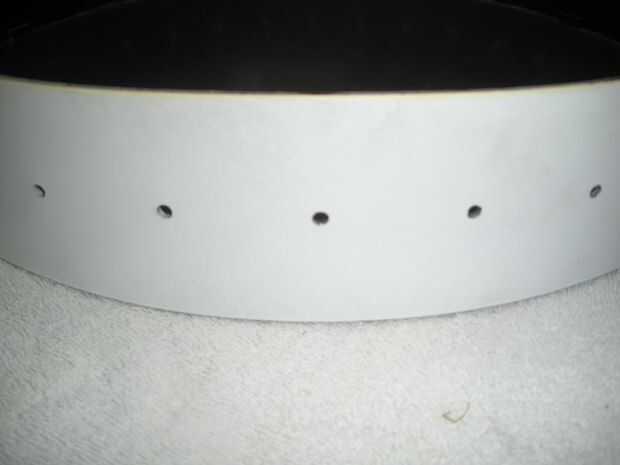

• A partir de al lado de la costura, coloque un LED a través del orificio desde el interior.

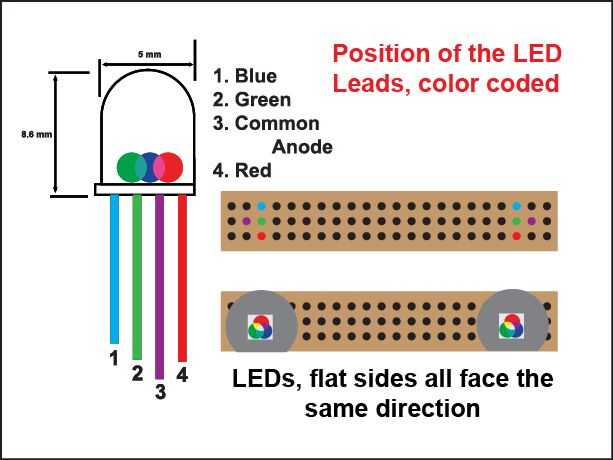

Esto es una parte delicada, RGB LED tiene plomo diferentes longitudes, y se debe insertar en los orificios apropiados en el orden adecuado.  Utilizan diferentes largos para insertar los cables en sus agujeros uno a la vez. Consulte el diagrama

• Alinee la parte plana de la caja de LED, para que los conductores son verticales.

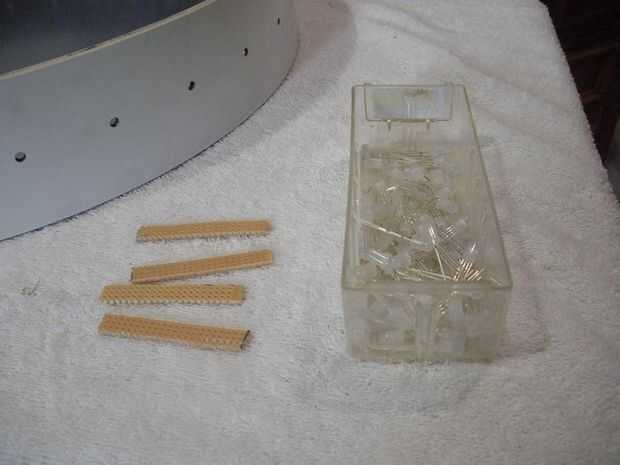

• Tome un pedazo de perfboard, el tamaño de las paredes internas y conecte los cables de LED en sus orificios.

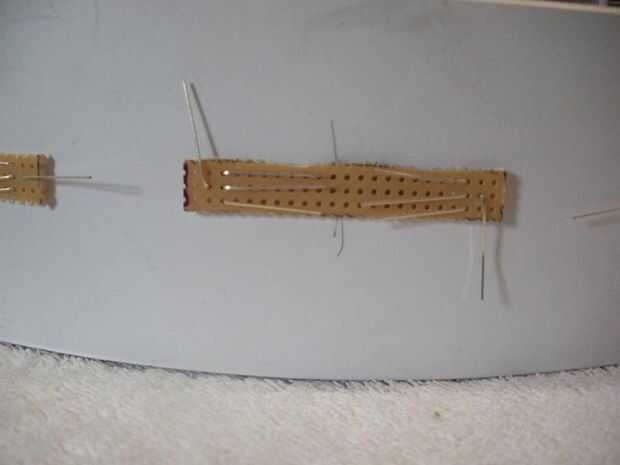

• Una vez que están en su lugar, doblar los 3 cables hacia el centro de la placa perforada y el conductor común del ánodo (púrpura en el diagrama) apuntando hacia arriba.
• De la misma manera, coloque otro LED a través de la pared interior y coloque los cables sobre el mismo tablero perforado, de modo que dos LEDs comparten una única tarjeta perforada, pero el pin común del ánodo debe ser en el otro lado, ambos pasadores de ánodo común deben estar en los extremos exteriores de la placa perforada. Con los otros tres conductores en cada curva hacia adentro hacia el centro.
• Seguir todo el camino alrededor de la misma manera, cometer un error aquí significa cambiar más tarde cuando va a ser más difícil, así que verifique todo.

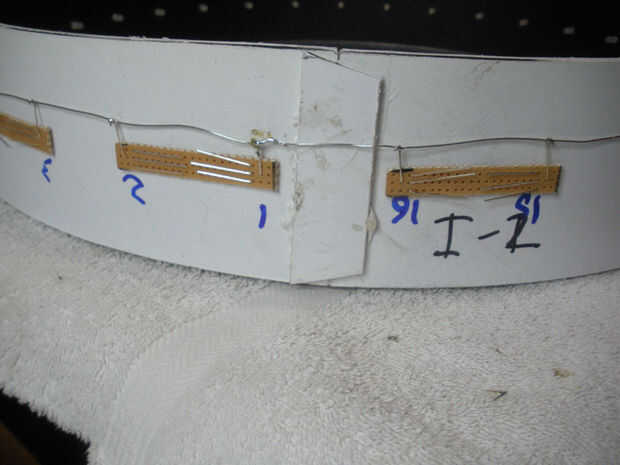

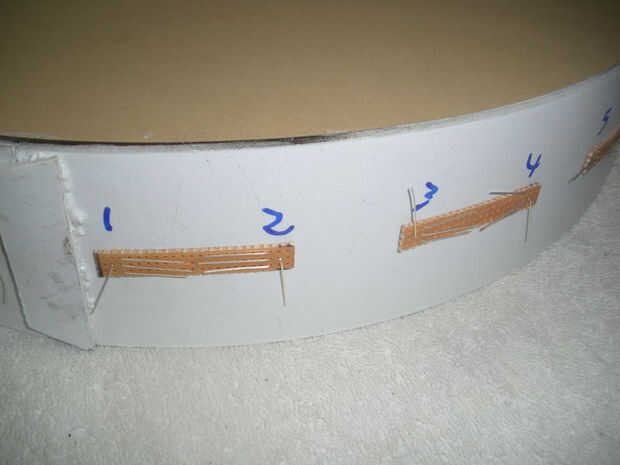

• Opcional: Etiqueta de los LEDs, 1-16 1-16 entonces otra vez, así que están marcados todos los 32 LED.

Ejecute el cable del ánodo:

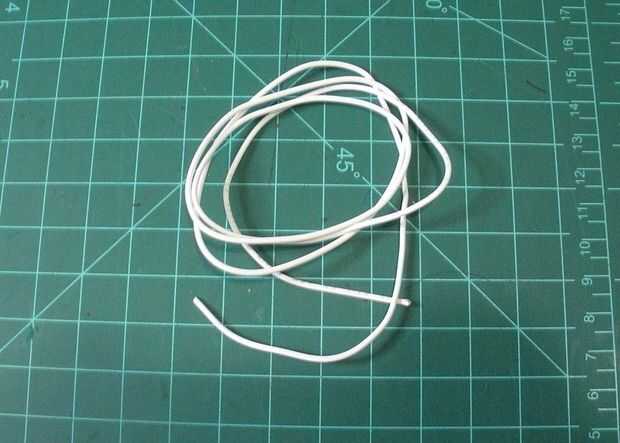

• Comience pelando el cable incluye filamento sólido desnudo. Se puede también cortar en dos pedazos si quieres.
• A partir del punto de control, gancho del ánodo del primer LED (plomo más largo, estaba doblado hacia arriba) alrededor del alambre del filamento sólido dejando 1/2 espacio entre el alambre y placa perforada.
• Soldar en su lugar y cortar el exceso.

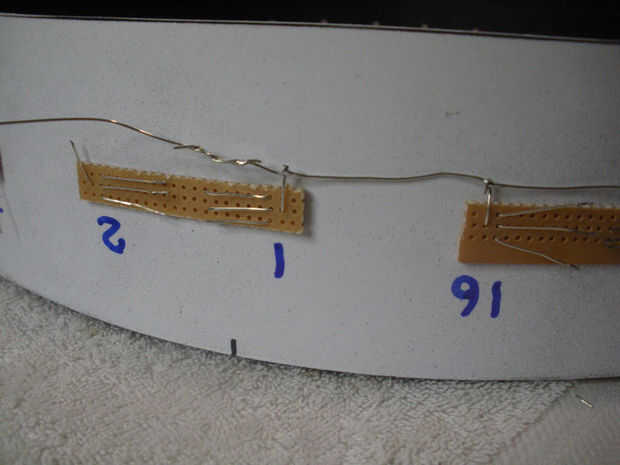

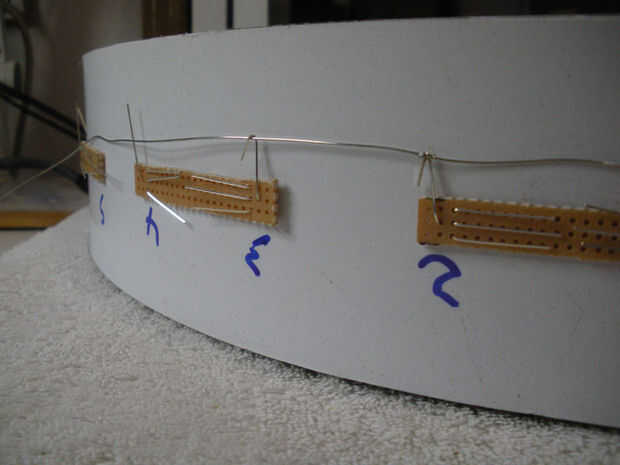

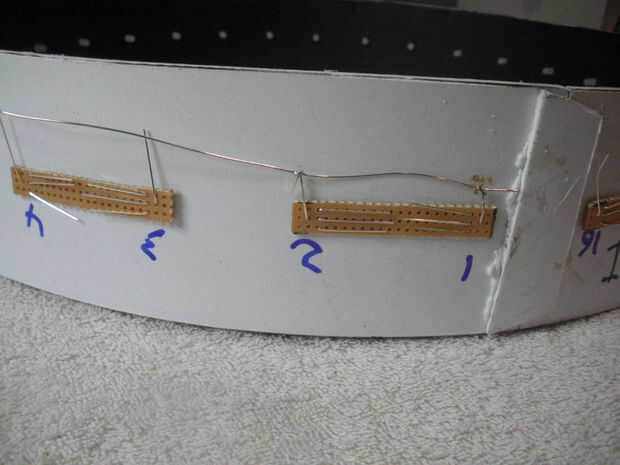

• Seguir todo el camino alrededor, conectando todos los ánodos de los LEDs al cable sólido del filamento, dejando un espacio. Tratar de mantenerlo más limpio que las imágenes...
• El alambre viene en dos longitudes de 31" en el medio en va a necesitar a empalmar juntos.
• Enderezar el alambre y asegúrese de que hay un 1/4" a 1/2" espacio de perfboard, fuera del camino.
• Suelde todas las conexiones, asegúrese de que las uniones son bonito y brillante, cortar el el exceso del plomo.
