16 paso secuenciador (+/-9V a +-15V) (3 / 5 paso)

Paso 3:16 paso secuenciador analógico tablero analógico Página 1

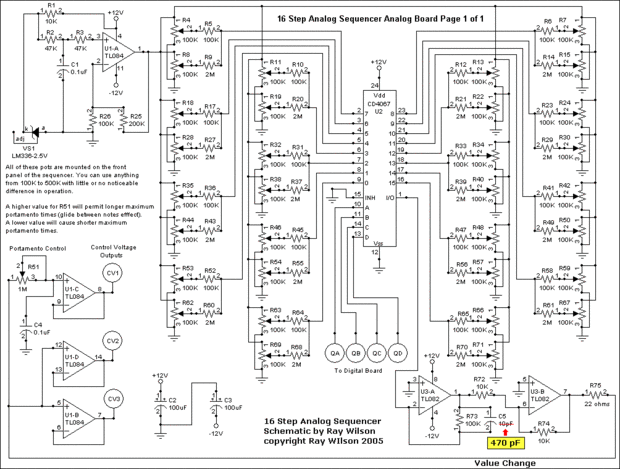

Este es el tablero analógico esquemático. El analógico de 16 canales multiplexor/demultiplexor de CD4067 se utiliza para dirigir la tensión por los 16 conjuntos de ajuste del voltaje del grueso/fino a las salidas de la CV. Se cae el voltaje generado por los componentes U1-A y asociados a través de los 32 de los botes que se utilizan como divisores de voltaje de alimentación de un amplificador de verano. Como cambian entradas de control del multiplexor (control de calidad a través de QD), se activa el canal correspondiente a la cuenta binaria alimentando así la tensión de su par de olla gruesa/fina asociada al verano. La olla gruesa se alimenta en el verano a través de 100K y la olla fina se alimenta en el verano a través de 2M por lo tanto el rango de ajuste es 1/20 del control coarse. Considero que este da una buena mezcla de gama y puesta a punto para las secuencias más exigentes. Si desea utilizar un valor diferente de la recomendada 100K Recuerde que la carga presentada a la salida de U1-A Pot-resistencia/32. Con potes de 100K es aproximadamente 3125 ohmios que un TL084 puede conducir muy bien. Subiendo en valor estará bien bajando demasiado valor podría sobrecargar la salida del TL084 causando tensión entre paso no deseado efectos del cambio. Por lo que recomiendo que alojarte en o por encima de 100K para las macetas.
