Paso 6: Notas adicionales sobre la construcción del circuito
Los boquetes de chispa para el generador de Marx puede ser formados simplemente doblando la resistencia y condensador conductores de fases adyacentes. Sin embargo, usted puede tener que jugar con las separaciones precisas. A menudo es preferible accionar mecánicamente la primera brecha de chispa con un destornillador para que las últimas etapas pueden permitir cargar más plenamente.

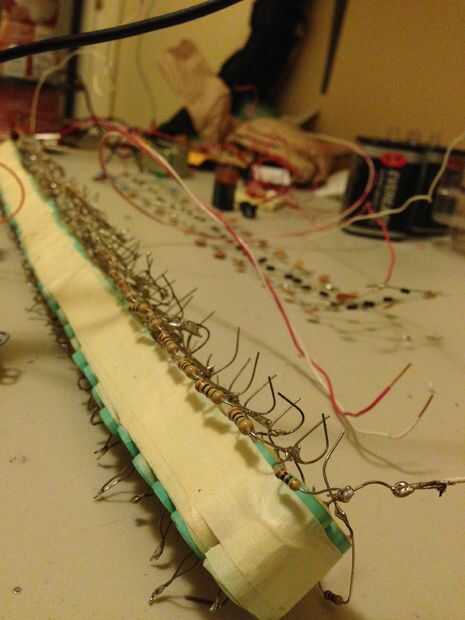

Si el generador de Marx que está construyendo va a ser particularmente grande (como mío), yo recomendaría más permanentes boquetes de chispa que el improvisado que foto arriba. Siempre es genial ver un generador de Marx con una construcción realmente sólida. Envuelve cinta alrededor de los condensadores funcionó para mí, pero creo que hay mejores soluciones.

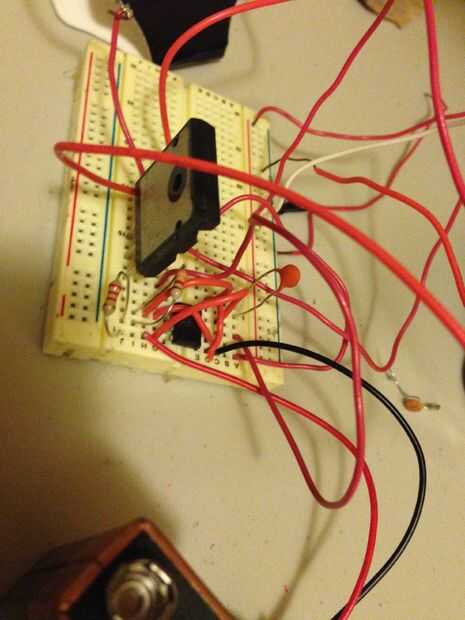

Puede calcular el voltaje de chispa real midiendo la distancia máxima de la chispa y aplicando a 1kV por aproximación mm. En mi caso, observó chispas hasta 18cm, correspondientes a los vertidos de 180kV! Usted puede notar que las matemáticas aquí no parecen funcionar dada una entrada de 12V, seguiría de los cálculos que el voltaje de la chispa final debe ser 12*(20)*(32)*(45) = 345600V o sobre dos veces el estimado 180kV. La discrepancia resulta probablemente de desaparecidos pérdidas y crudos [muy] métodos de aproximación.

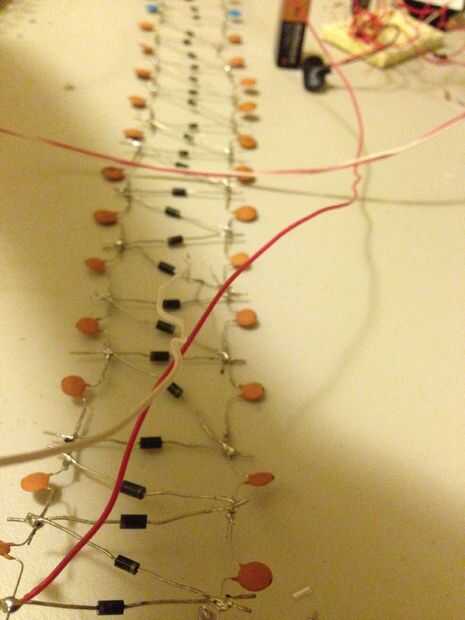

Tener cuidado con mantener el electrodo a tierra no del boquete de chispa final de otros circuitos; las chispas saltarán fácilmente para el multiplicador CW (he quemado unos condensadores de esta manera).
Innovaciones:
Generadores de Marx requieren que los capacitores de descarga en serie a través de los boquetes de chispa y no en paralelo. Las resistencias en el generador de Marx esquemático se incluyen por esta razón. Por desgracia, resistencias de añadir el efecto secundario indeseable de carga reducida y menor frecuencia de la leña. Una posible solución sería reemplazar las resistencias inductores que exhiben sobre leña y mínima impedancia durante la carga de alta impedancia. Los inductores tendría que ser lo suficientemente grande para bloquear la descarga paralela.
Alternativamente o Adicionalmente, transistores podrían utilizarse en lugar de los boquetes de chispa, y el generador de Marx podría ser hecho para ser totalmente estado sólido. Un circuito externo podría monitorear los voltajes de fase y activar descarga simultánea cuando todas las etapas habían alcanzado el nivel deseado. Tal diseño requeriría el uso de transistores de alta potencia y suficiente etapas para generar impulsos de una tensión de entrada reducida.
