12-24v regulador del motor de DC con un PLC de SPLat EC1 (4 / 10 paso)

Paso 4: Realizar el circuito de conmutación

Ahora que ya tenemos nuestros dos reguladores configurar que vamos a elegir lo que se queremos un circuito de conmutación de potencia y ajustar a 9.5 - 10V

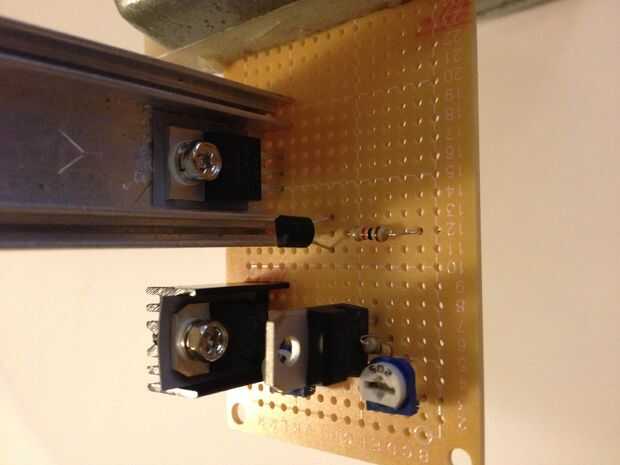

permite comenzar con colocar el transistor PNP (4403) cerca el regulador pero no oo cerca y soldar en su lugar.

Ahora Conecte el terminal de entrada (izquierda) a la salida del regulador y conecte una resistencia de 1000 ohm al pin de centro en el transistor y coloque el extremo de la resistencia en un área abierta cerca del borde de la placa es fácil de conseguir a y soldar allí
