10 años LED Flasher (4 / 6 paso)

Paso 4:

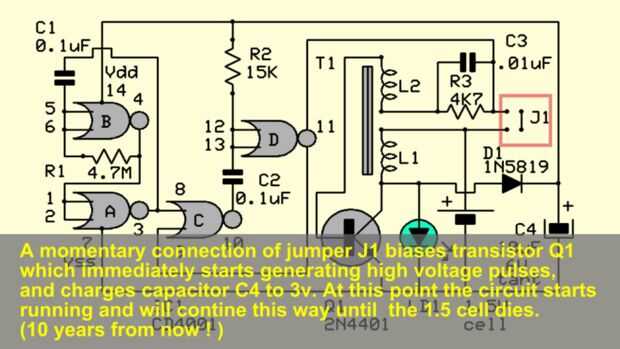

Cuando se conecta la celda de 1, 5V por primera vez, IC1 no funcionará ya que necesita un mínimo 3V para funcionar. En este momento la Vdd es 1.5v menos 0.3v (caída de tensión de D1). Por momentáneamente puente de conexión J1, transistor Q1 estará sesgado a través de R3 y comenzará a oscilar. Picos de alto voltaje (voltaje del flyback) en el colector de Q1 iluminarán el LED 1 y cargarán el condensador C4 a través del diodo D1. Voltaje en C4 (> 3v) alimentarán IC1 que empezar a correr y a correr hasta que la batería está agotadas (10 años a partir de ahora!)

Condujo "abrazaderas" picos de voltaje a la tensión directa v. Si utiliza un led rojo , agregar un diodo 1N4148 en serie, o la tensión en el C4 no será suficiente para alimentar IC1 CD4001. (leds de color rojo tiene una v más baja).
