Paso 6: Interconexión de 7 segmentos led pantalla

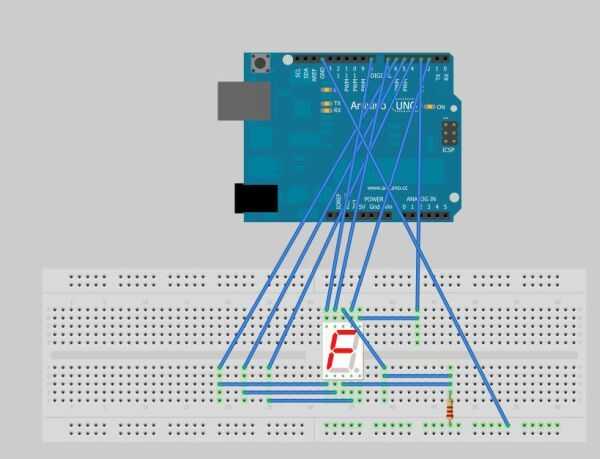

El display de 7 segmentos consta de 7 LEDs etiquetados de la A, B.... G. esta unidad, interconectado a la
microcontrolador es programado para encender los LEDs correspondientes correspondientes al 1 º equipo que presiona sus botones del control remoto. La explicación de la pantalla se ponga para arriba en el enlace de abajo:
Hay 2 tipos de Led pantalla común cátodo y Anode.Refer común el enlace de abajo y aprender más acerca de ella.
Tenga en cuenta que usar un resistor limitador actual de alrededor de 330 ohmios para evitar que se queme la pantalla.
http://www.Electronics-tutorials.ws/blog/7-Segment...
De cátodo común, inversa de 0 y 1 en el código y conectan la clavija 'común' en la tierra en lugar de Vcc.
Una vez que arduino se codifica entonces presionando los botones correspondientes a los equipos, también se muestran los números de equipo posterior. El zumbador se activa cada vez que el receptor IR reconoce que un equipo ha pulsado su botón del control remoto. Este zumbador puede mostrar incluso el orden en que los equipos habían presionado su timbre. Comprobar el código.
Retire usted mismo jugando. Ir wireless;)
