Paso 5: Obtener valores de botón del control remoto
Que se van obteniendo los valores de IR enviadas por el mando y poner para arriba en el programa del timbre final.
Pasos a seguir:
- Cargar el programa
- Obtener los valores de señales de infrarrojos
- Copiar y pegar

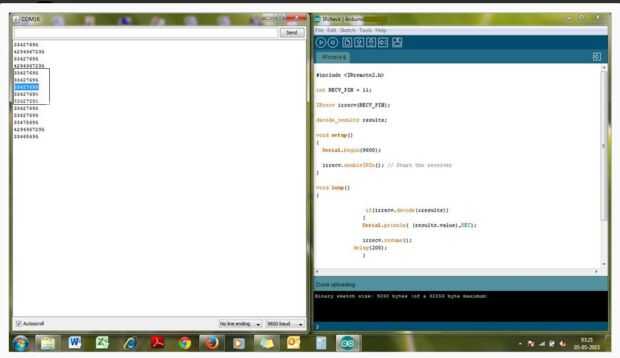

Subir el código dado llamado IRcheck para tu placa arduino. Abierto el monitor serial al puerto conectado a la tarjeta.
Obtener los valores emitidos por control remoto. Tome el control remoto. Punto en el receptor y presione el botón. Se obtienen unos valores de secimal (ej: 33423615). Habrá un valor que se repite cada vez que presione el botón, este valor debe ser copiado y almacenado. Usted puede obtener valores de menos de 8 dígitos decimales dependiendo del código o del mando a distancia. Pulsa los diferentes botones del control remoto correspondiente a los diferentes equipos y almacenar estos valores por separado. Si vas a escribir su propio código, cambiar el código cada vez para obtener los diferentes valores y almacenarla. Si vas a usar los archivos hexagonales nos proporcionó luego subirlo primero al attiny. Entonces conectar el circuito con un led como se muestra en este instructable. Punto el LED en el receptor y obtener los valores decimales de IR todos los archivos hex.
Copia cada valor de la ubicación almacenada en el programa del timbre final. ¿Donde? En la función de bucle, el primero mientras que lazo tendrá una línea como
Sustituir '33423615' con el valor que almacena. Hay que ir, su primer equipo se reconoce como equipo uno. Reemplazar todos los demás valores en el mismo circuito con sus valores hexadecimales para equipo 2, 3, 4, etc.. Siéntase libre de experimentar con los retrasos y otras partes después de todo el original está aquí. Podrá ver el código sin un siete segmentos pantalla de trabajo. Sólo ejecuta el código y abrir a monitor de serie. :)
Nota: en el zumbido final hay un pin para conectar un zumbador, así. Conecte el cable más largo a este pin y la más corto a tierra. El timbre sonará cada vez que cualquier equipo presiona su tiempo de fo el primer botón del control remoto en cada ronda.
.
