Paso 4: Lógica controlador Resumen discusión
Nosotros estábamos buscando en la web para los controladores de lógica en el proceso de planificación, encontramos la página web FrightProps. Su selección era grande y amplia, y sus vídeos explicativos fueron muy bien hechos, que el uso de los controladores claro. Así que pedimos todos nuestros controladores, así como muchos de nuestros actuadores y disparadores, de ellos. En retrospectiva, definitivamente todavía sería usar FrightProps, pero elegimos diferentes controladores para muchos de nuestros apoyos. Este paso explica un poco acerca de los controladores para la persona, y por qué elegimos diferentemente.

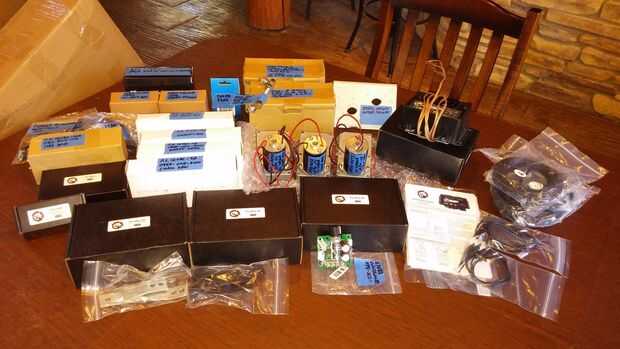

Pedimos un lote grande desde el principio (ver FrightPropsParts-inventario-0929151333a.jpg para una foto de nuestra juerga Desembalaje "La Navidad llegó temprano"), y luego un par de órdenes más pequeñas como las cosas evolucionaron. En total, hiere para arriba con los siguientes:
- PicoBoo CA - 5: compuesto de entrada, perro vicioso, Zombie en una caja, la motosierra, y cola de serpiente.
- PicoBoo Plus – 1: cabeza de la serpiente
- PicoVolt -1: Sierra de cadena (emparejados con un CA PicoBoo para ese apoyo)
- PicoBoo -1: repuesto
Hemos colocado los manuales de operación para cada uno de estos tipos de controlador en la sección de la imagen anterior. También es un nombres PDF ZombieProps-2015-WiringDiagrams.pdf, que muestra los detalles de cómo está conectada cada prop. (Los diagramas individuales son explotados en el paso que describe cada prop, pero esto tiene los seis en un solo lugar).
FrightProps tiene un gráfico agradable en th de la programación de su controlador.
Vs AC DC:
Primero y principal, utilizamos el PicoBoo regular (salidas de relé de DC) para casi todos nuestros apoyos, en lugar de la CA de PicoBoo. La razón: creíamos de éstos como fuentes de alimentación, que es la manera equivocada de pensar en ellos. Es mucho mejor pensar en ellos como interruptores. A muchos DIY'ers y gente eléctrica, esto es probablemente muy obvio. Pero hemos olvidado esa importante distinción al principio. Como resultado, hemos pasado un poco más de lo que podríamos tener de otra manera y herida para arriba con más piezas que necesitábamos, porque teníamos que utilizar varias fuentes de alimentación AC-DC.
La guía de inicio rápido PicoBoo y Manual de operación tienen buenos esquemas de cómo conectar diferentes cargas. El más importante dos para nuestro entendimiento es extraído por encima; Ver Controlling120VLoads-FP-FromPicoBooManual.jpg y Controlling120VLoads-FP-FromPicoBooQSGuide.jpg. Estas muestran lo fácil que es utilizar los relés de salida para encender y apagar la corriente que fluye a través de un cable de extensión a la carga. Se utilizó este enfoque en la cabeza de la serpiente para el control de las electroválvulas de agua y gas propano; Usted puede hacer hacia fuera en una de las fotos de esa sección.
Marcha atrás:

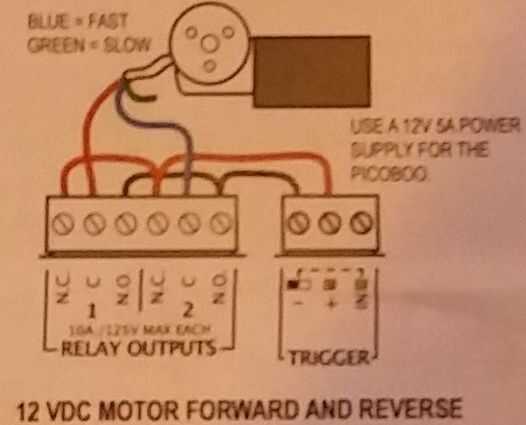

Otra razón para usar el PicoBoo o PicoBoo Plus en lugar de la CA de PicoBoo es que usted puede fácilmente con alambre para conducir su actuador avance y retroceso. Esto se muestra en ForwardAndReverse-FromPicoBooQSGuide.jpg arriba. Even though era justo en frente de nosotros en la guía de inicio rápido, nos tomó un tiempo para encontrarlo:).
Línea inferior:
El fondo de todo esto es que nuestras opciones de controlador funcionaba bien, pero podíamos haber tenido diseños más simples mediante la línea de PicoBoo más elegante, como FrightProps la intención.
