Paso 2: Hacer una iluminada placa Arduino + cambio de fusible poco
El sensor de infrarrojos está conectado con el Pin2 (entrada), tierra y VCC.

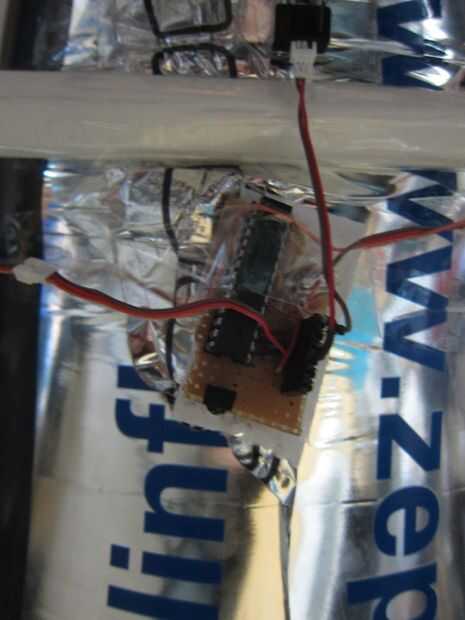

Un Arduino mini pro 3.3V sería una solución preparada. En su lugar se construyó una placa Arduino mínima y lo hizo trabajar en una celda de LiPo (3.7V). La tensión de voltaje estándar (interruptor de batería baja apagado) estaba por debajo de ese valor, pero toma en cuenta un amplio margen que funcionaba sin necesidad de cambiar a un valor inferior.
Hemos creado a 1.8V usando avrdude.
Para establecer el voltaje voltaje 1v8, tenemos que reprogramar la broca extendida fusible.
En primer lugar, asegúrese de que está funcionando tu placa arduino y el chip tiene el gestor de arranque en él.

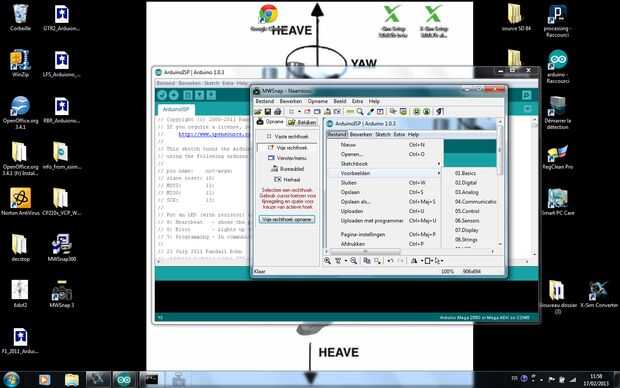

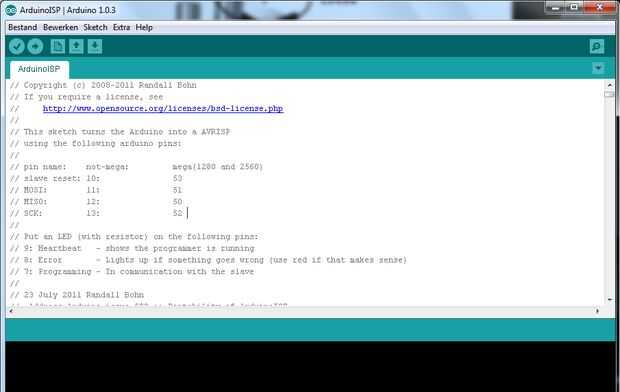

Luego carga el arduino como bosquejo de la ISP en otro tablero de arduino (en este ejemplo, Arduino Uno)
Ahora, el cable a la placa arduino con su propio tablero como se muestra aquí.
Ahora, instale el winavr. (Buscar en google o hacer clic aquí)
Ir a cmd y escribe esta línea de código:
avrude -p m328p - c avrisp -P COM3 -b 19200 - v
Cambiar m328p a m168p si se utiliza un ATmega168.
Cambiar avrisp si no utiliza un arduino como ISP a tu propio ISP
Cambiar el puerto COM donde está conectado el ISP COM3

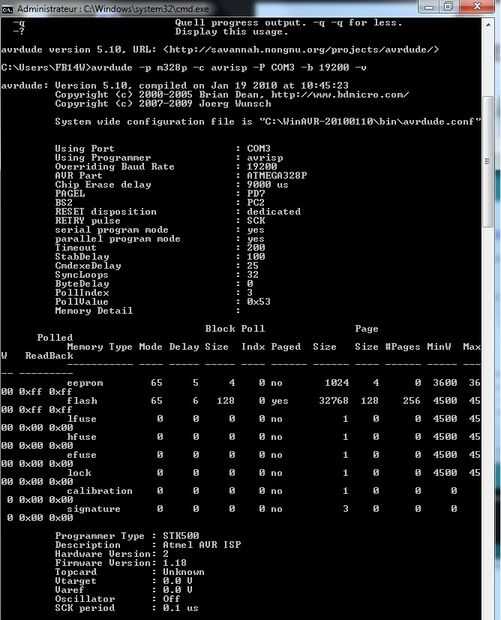

Como se muestra en la imagen, ahora puede leer los bits del fusible.
Arduino estándar fusible bits son:
LFusible = 0xFF
hfuse = 0xDE
efuse = 0 x 05
Necesitamos cambiar la efuse a 0 x 06.

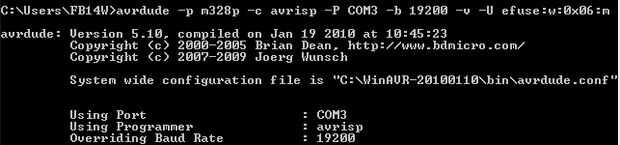

Escriba la siguiente línea de código en el cmd para ello:
avrude -p m328p - c avrisp -P COM3 -b 19200 - v - U efuse:w:0x06:m
Otra vez, tienes que cambiar esta línea a su propia situación.
Si todo ha salido, el chip ATmega estará preparado para manejar tensiones más bajas.
