Paso 6: Seguimiento de la salida

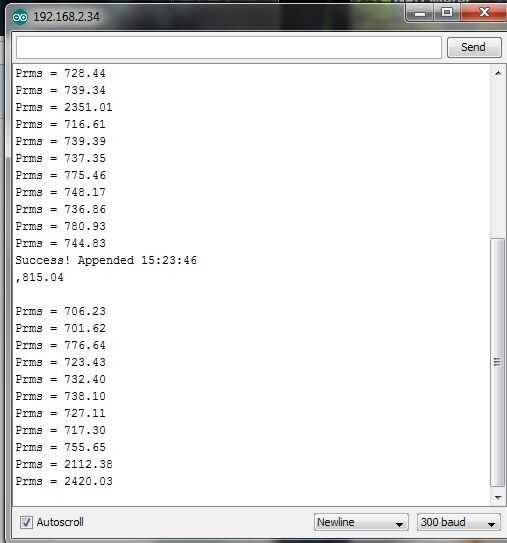

La consola se encuentra en el IDE de Arduino que se está abriendo una ventana de Monitor serie. Pero cuando tienes un Yun Arduino conectado por IP por herramientas -> Puerto se abre la consola en su lugar.
Puede acceder a la salida de la consola desde tu teléfono inteligente. Yo uso JuiceSSH para Android.
Configurar sólo una conexión SSH a su Yun. Las credenciales predeterminadas son:
Username: root
Contraseña: arduino
Una vez logueado en el tipo de Yun: telnet localhost 6571
Ahora las lecturas de energía aparecerá en la consola de JuiceSSH cada 5 segundos.
La hoja de cálculo de Google Docs se escribe una vez por hora. Porque el poder es un promedio de más de una hora será los datos en la hoja de cálculo en vatios por hora.
Nota: Debe crear primero una hoja de cálculo con el mismo nombre que se refiere el código:
const String SPREADSHEET_TITLE = "ElectricityUsage";
Además, no olvidéis que las columnas de la hoja de cálculo necesita nombres en la primera fila para evitar errores. Ver la imagen de Temboo previamente.
Calibración:
Asegúrese de que el Monitor Lee cerca de cero cuando el transformador no está conectado al cable de red. Mina Lee 16Watts. Esto convierte al 69mA en el cable de alimentación (16W/230V). Por lo tanto el transformador de corriente es 69mA/1800 = 38uA, y el transformador de salida de voltaje es 38uA * 62 Ohms = 2.4mV. Esto es equivalente a 1/2 LSB del ADC que es un excelente resultado; dentro de la exactitud esperada.
Calibrar al Monitor funcionando por un día y comparando con el consumo de energía registrado en metro de la electricidad de su casa. Se multiplican lo Prms cálculo por este factor están de acuerdo. Mi precisión del sistema fue de -6%. Que es excelente. Sin embargo quiero añadir un factor de 1,06 CAL para corregir para esto.
