Yun basado en Monitor de electricidad con la ayuda de la nube / Temboo y Google Drive (4 / 7 paso)

Paso 4: Medición de electricidad

El transformador produce una corriente proporcional a la corriente que fluye es circuito magnético.
La proporción de la corriente en el cable que tienes en el transformador es igual a la relación.
Por ejemplo: corriente = 30A (rms), relación de vueltas = 1800 = > transformador de corriente = 30/1800 = 16.67mA (rms)
SCT013-030 incluye una resistencia de 62 Ohm en paralelo con el transformador, lo que es un tipo de salida de voltaje.
En 30A en el ejemplo anterior, que corresponde a una salida de voltaje de 16.67mA x 62 Ohms = 1 v (rms)
Ver la hoja de datos.

Asegúrese de que el transformador de corriente solamente alrededor el vivo o el neutro no es tanto. Si es por tanto el flujo magnético en ambos el Live se cancelará un neutro para producir cero corriente en el transformador.

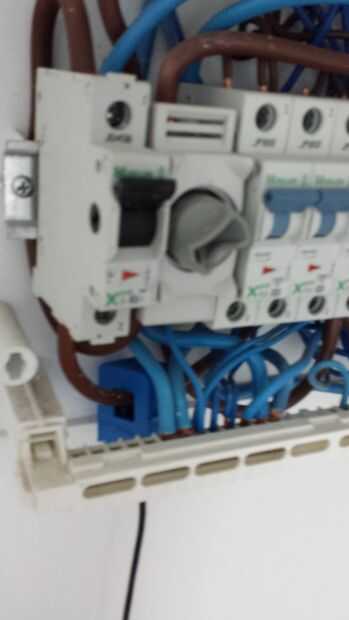

He instalado la sonda de corriente en el interruptor automático principal de la casa como se muestra. Obviamente no se olvide de reemplazar la cubierta. NO se deben dejar cables eléctricos expuestos. No es seguro.

ADVERTENCIA: Por favor, ser Sensible acerca de esto. Esto expone energizados cables eléctricos que pone en riesgo de muerte por electrocución. Por favor proceda a su propio riesgo y si en cualquier consulta duda un electricista registrado para instalar el transformador de corriente.
