Xilófono de Arduino (7 / 10 paso)

Paso 7: Conectar al Arduino

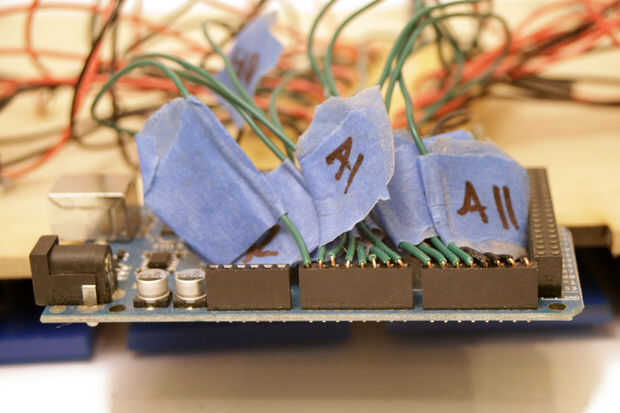

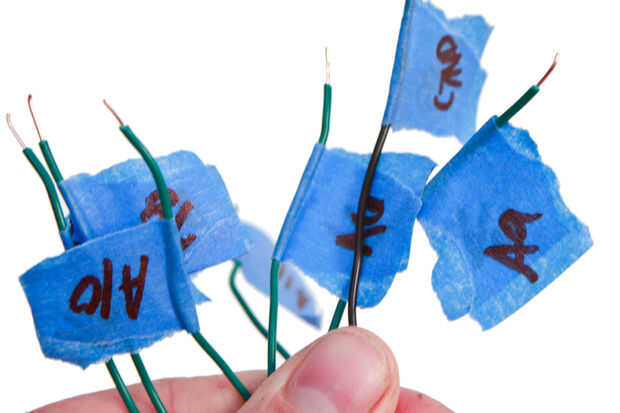

Tomé todos los cables de señal y el cable de tierra va desde la PCB y marcado cada uno con cinta de enmascarar azul, escribiendo que cada cable de puerto fue designado para. Luego todo el hilo solo marcado alimentados en los puertos correspondientes de la Arduino.

Todos los restantes puertos analógicos deben conectarse a tierra. De lo contrario afectará la salida serie de arduino. Usé 4 cables negros, corriendo desde el carril de tierra del PCB directamente a los puertos analógicos abiertos de la Junta de Mega. (A12, A13, A14 y A15)

Cuando hayas completado el circuito, se puede cargar el xilófono programar, o bosquejar, sobre la placa Arduino desde el Entorno de desarrollo Arduino.

Aquí está el bosquejo que he utilizado.
