XBOX 360 Wireless Arcade Stick (8 / 12 paso)

Paso 8: Para soldar los cables al controlador de XBOX

Hay unas diferentes escuelas de pensamiento sobre este tema: directamente para las almohadillas de contacto de soldadura, soldadura para vias o soldadura a diodos. Decidí soldar directamente a las almohadillas de contacto de todos mis botones sólo porque me parecía la forma más directa. Si sigues el tutorial de Beardawg que utiliza un par de maneras diferentes.

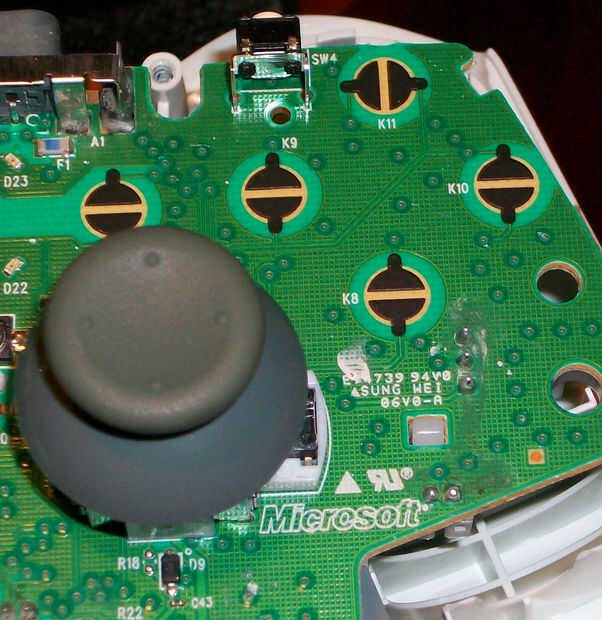

Yo a discutir solamente de soldadura a las almohadillas de contacto para este tutorial, excepto los botones del hombro izquierdo y derecho ya que no tienen las almohadillas de contacto como los otros botones. Lo primero que tienes que hacer es preparar el punto de contacto para soldar. Tome una hoja de afeitar y raspe ligeramente una buena parte del material negro que cubre las almohadillas de contacto. Quiere dejar algunas alrededor de los bordes o bien se separará de la Junta Directiva. Raspó cerca de la mitad de él apagado hacia el centro de la almohadilla de contacto. Habrá dos cables para cada botón, un cable de señal y un cable de tierra. Con estas piezas de Happ no es importante saber cual cable es que, como se conecta el correspondiente par de cables a los botones respectivos.

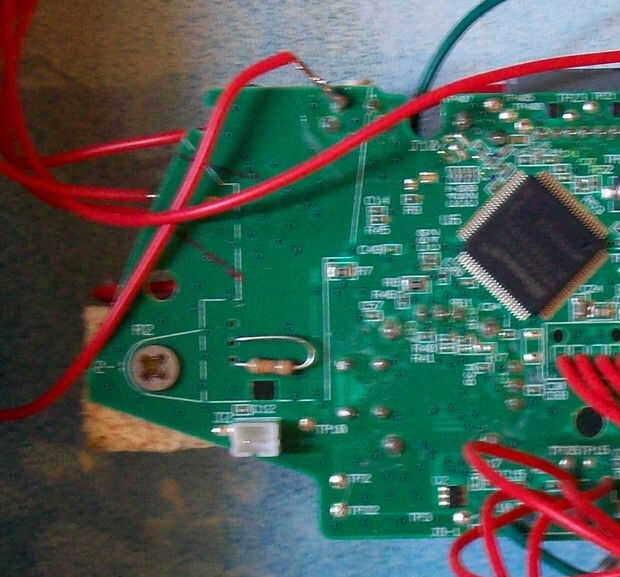

Los botones del hombro izquierdo y derecho no necesitan cualquier preparación puesto que se suelda directamente a sus conexiones con el PCB.

Una vez tienes las almohadillas de contacto preparadas de su tiempo para algunos equipos de soldadura. Yo realmente no puede entrar en las complejidades de la soldadura... es una habilidad que debe ser aprendida y practicada y fácilmente podría hacer hasta un instructable sobre su propia. De hecho, hay uno aquí!

Te puedo dar unos consejos para este proyecto aunque:
1. la punta de la plancha y los cables a soldar de la lata

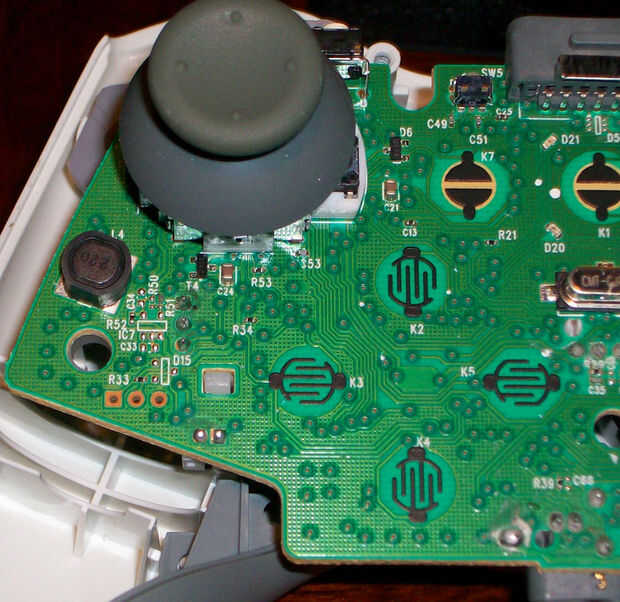

2. cuando se conecta a las almohadillas de contacto del D-pad... ser muy cuidadosos.
3. una vez que han probado todas las conexiones, cubrir sus conexiones con el adhesivo caliente para mantener las conexiones seguras.
4. una vez que han cubierto sus conexiones con el adhesivo caliente, utilizar la cinta de cable helicoidal para separar los cables de pares para que puedas hacer más fácilmente las conexiones para los botones. (por ejemplo: envuelve los cables de señal y tierra para cada conexión.)
