XBOX 360 Wireless Arcade Stick (12 / 12 paso)

Paso 12: *** actualización *** montar el cargador de batería

******************
ACTUALIZACIÓN ***
******************
Bueno, he tenido algunas preguntas sobre cómo pienso montar la batería a mi segundo controlador. Estoy escribiendo una versión 2.0 de este instructable como construir mi nuevo controlador, pero su solo tarda demasiado y algunas personas necesitan ahora. So...Here que vamos!

tengo un montón de notas en las fotos así como así que no olvides darles una buena mirada a través de... perdón por la calidad, mi cámara buena crapped hacia fuera. ***

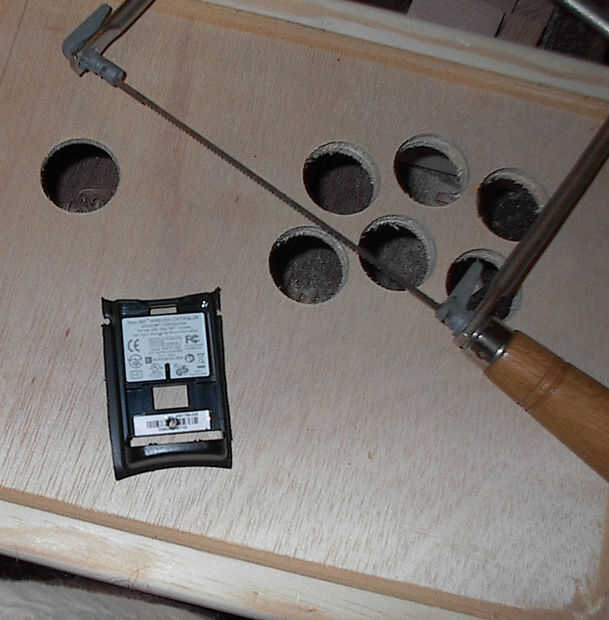

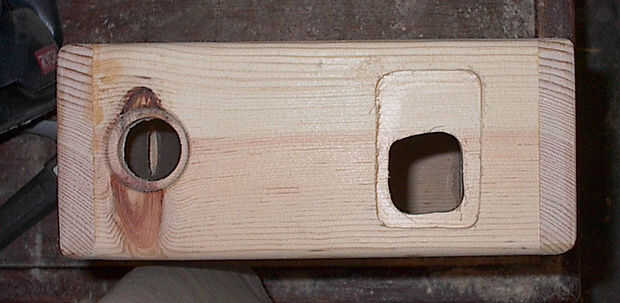

Lo primero que tienes que hacer es ajuste hacia abajo del controlador hasta que estés a sólo el paquete de batería como he demostrado en las siguientes imágenes. A continuación, tomar el paquete de batería y colóquela en la caja donde usted quiere que sea. Tome un lápiz y haga un rastro áspero alrededor de la batería. No tiene que ser perfecto, pero quieres darte un poco de espacio para que el paquete de baterías caben dentro de la recesión que se corta.

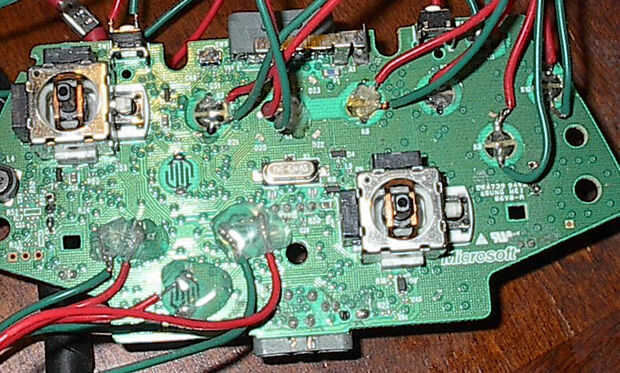

La imagen de abajo llamada "BatteryPackPCB" muestra los cuatro puntos en la placa necesitas desoldar con el fin de eliminar el componente de energía blanca pequeña en el otro lado de la Junta. Su en el centro muerto de la PCB y bastante duro a perder. Una vez que hayas hecho esto, sólo en algunos cables de soldadura y ejecute a sus respectivos puntos en el componente de energía blanca pequeña. Pero usted querrá montar primero el componente de poder. Llegaré a eso en un poco.

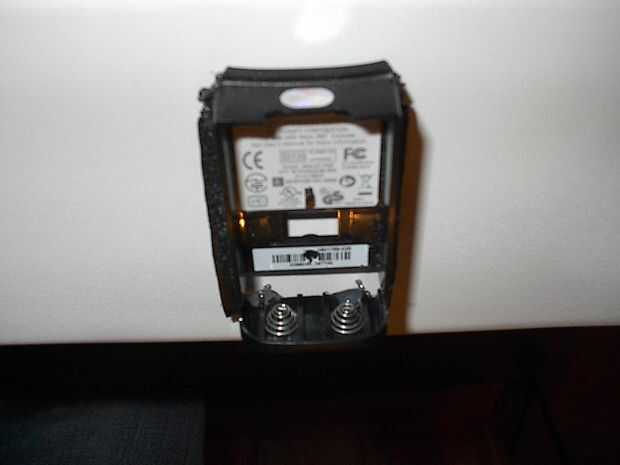

También es necesario desoldar el (+) y (-) terminales. Son los dos alambres de metal pequeño con las puntas del elásticos sobresale de la parte inferior de la PCB. Revisa las notas en la imagen "BatteryPackBack" para ver cómo les montara a la recortada abajo batería.

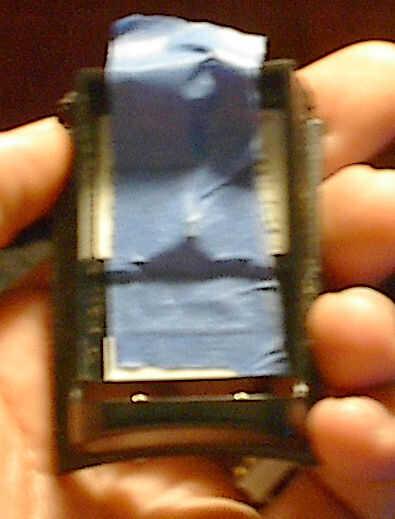

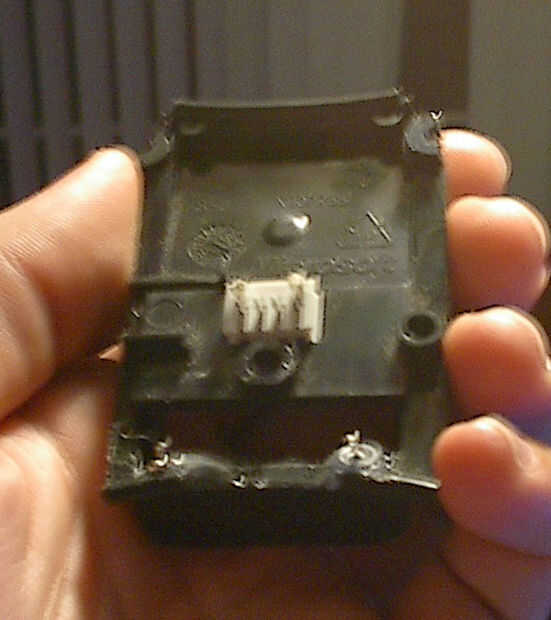

"BatteryPackTape" y "BPPowerComponent" son las imágenes que desee ver ahora. Básicamente grabó la parte exterior de la recortada abajo batería con alguna cinta de pintor para darme una idea de donde necesitaba para montar el componente de poder. Entonces coloqué el componente de energía al otro lado de la cinta a través del agujero en el interior de la batería.

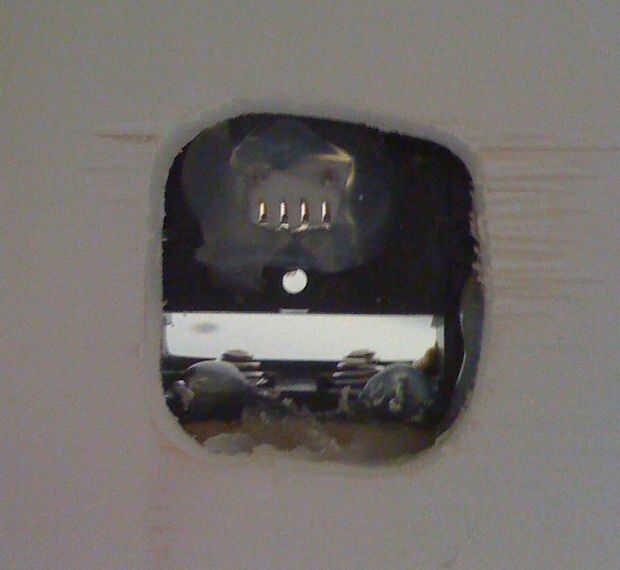

Vas a pegamento caliente el componente eléctrico en su lugar ahora. Usted notará el latón conectores frente a la cinta la inclinación un poco de verdad. Mientras está caliente pegado te querrá utilizar un dedo para asegurarse de que el componente de energía esté al ras con el otro lado de la batería. Usted no puede verlo muy bien... solo tienes que adivinar un poco. Antes de que el pegamento se demasiado seco desea retirar la cinta del otro lado y asegúrese de que las dos piezas se alinean al ras. Incluso puede estallar una batería en y asegúrese de que su no que se pega hacia fuera demasiado.

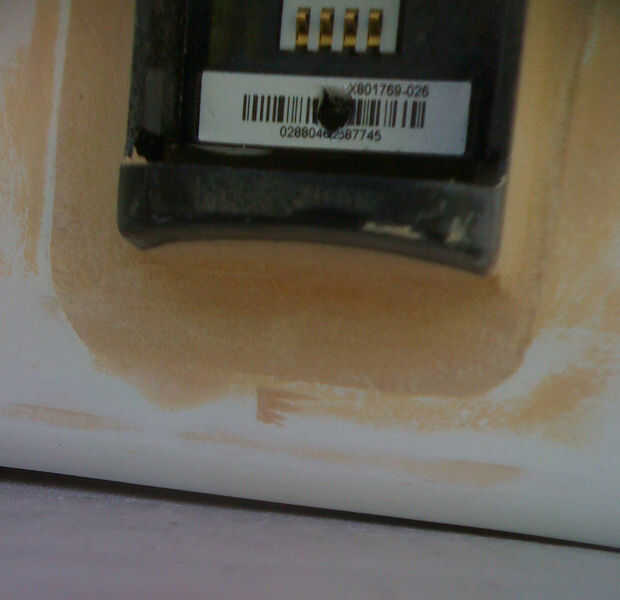

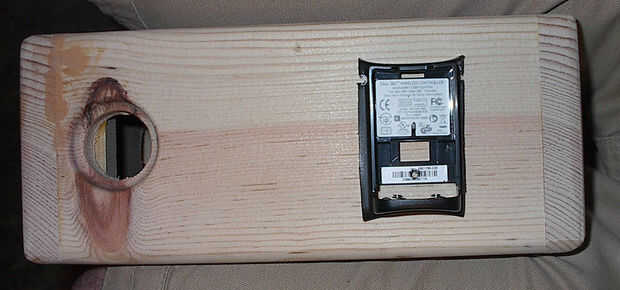

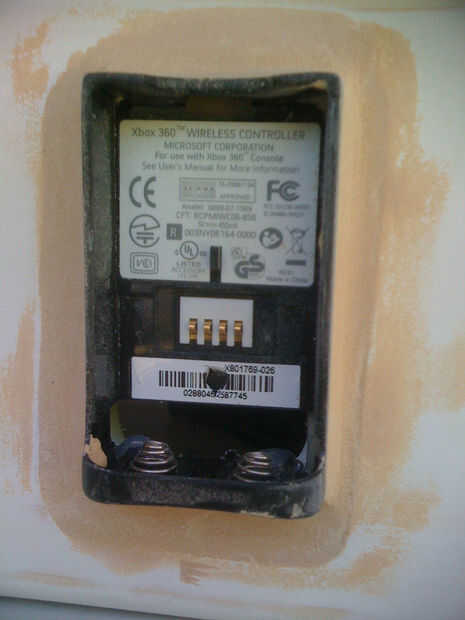

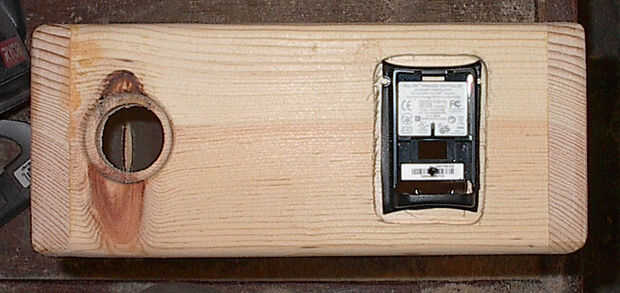

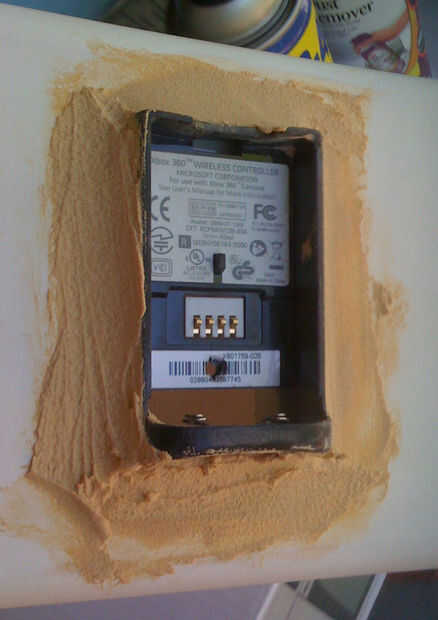

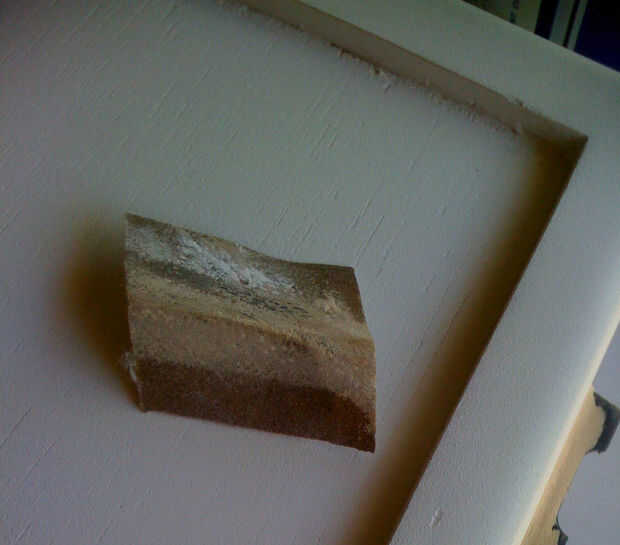

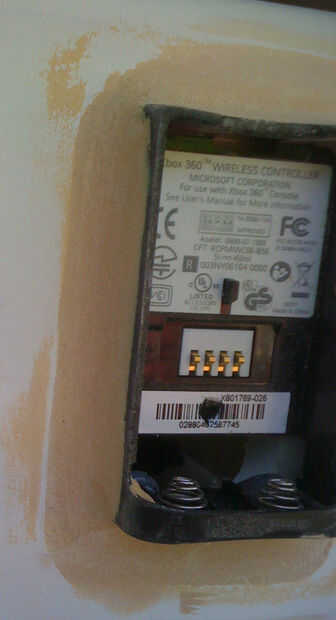

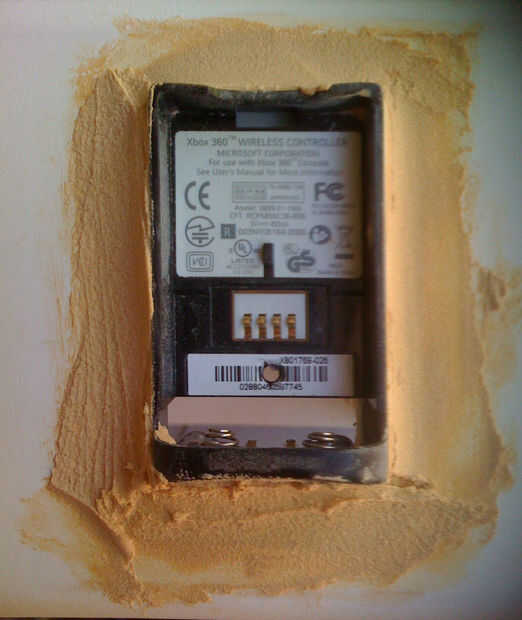

Ahora a montar la batería en la caja y rellenar con masilla para madera. La arena que encajen en el resto de la caja y la pintura.

Próximamente: Micrófono entrada Flush Mount ***
