XB-Buddy Kit (1 / 4 paso)

Paso 1: diseño

xB-Buddy está en la etapa de prototipos, y PCB no se ha producido o disponible antes. El diseño esquemático fue adaptado a partir XBee Shield de Sparkfun (WRL-09976) y amigo de FTDI de AdaFruit (ID: 284).

En primer lugar, usé en formato EagleCAD software para crear el esquema y la Junta. Quiero hacer la placa más pequeña posible, por lo que sería la luz suficiente para no crear demasiada carga para el conector USB cuando se insertan. Y terminó con el tamaño de 1.92 x 1.06 pulgadas (48.768 x 26.924 mm.) que no incluye el cabezal USB extendido. La altura del módulo debe ser aproximadamente de 0,4 pulgadas (10 mm).

También envío los archivos Gerber a BatchPCB.com para comprobar si mi diseño le pasan, y lo hizo. También añade los archivos de Eagle y comprimir archivos Gerber abajo.

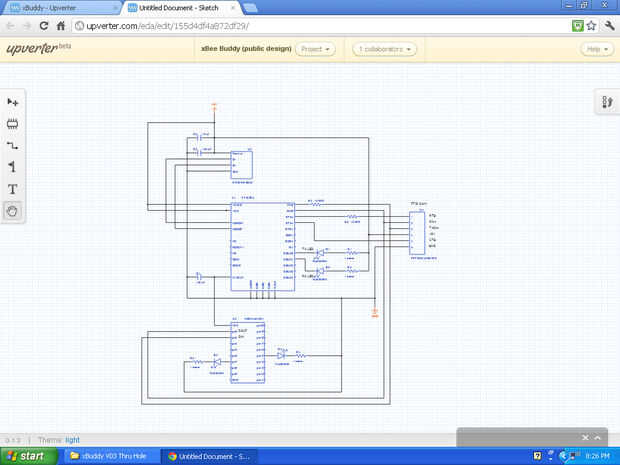

Entonces, leí sobre el patrocinador de los instructables Kits Design Challenge, diseñan esquemas de UpVerter aplicación en la web.
Fui capaz de terminar el esquema de xB-Buddy, usando la referencia impresa de los archivos de águila, como el primera vez que el usuario. Es una aplicación realmente. La aplicación también ofrece la lista de materiales en el formato csv.

Aquí está el enlace a la consola para ver el esquema de xB-Buddy. http://upverter.com/Sath/155d4df4a872df29/XB-Buddy/

Nota: archivos de águilas se proporcionan "Tal cual" bajo CC attrib/CompartirIgual licenciada. Los archivos siguen siendo los trabajos en curso. No seré responsable de cualquier riesgo o daños que resulten del uso de, o imposibilidad de uso, los archivos.
