Hola, les muestro un poco proyecto que considero Arduino puede ser muy interesante.

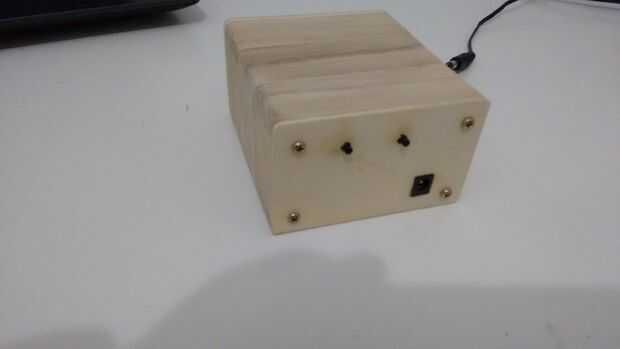

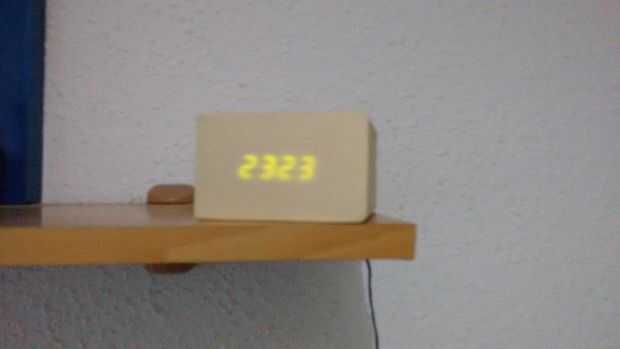

Se basa básicamente en un reloj generado por Millis () función Atmega 328p pu, que también controla la iluminación de una franja del segmento de 4 dígitos 7, este segmento de la tira 7 es reciclado de un viejo decodificador tv, tiene 12 pines, 8 para cada segmento común y cuatro que cada ánodo común. Para conectar directamente a los pines de Arduino doce yo controlarlo por persistencia de la visión que apagué la secuencia de encendido de cada uno. Los pines de cuatro control que controlan la activación de cada dígito, conectarlos a un seguidor de la corriente creada del LM324 opamp operacional, aunque su potencia era bastante corto y tuve que conectar una resistencia de pull-up 220 para cada salida. Por último, incorpora dos botones, ubicados en la parte posterior, conectadas a las entradas analógicas de lo Atmega, usted puede fijar horas y minutos.

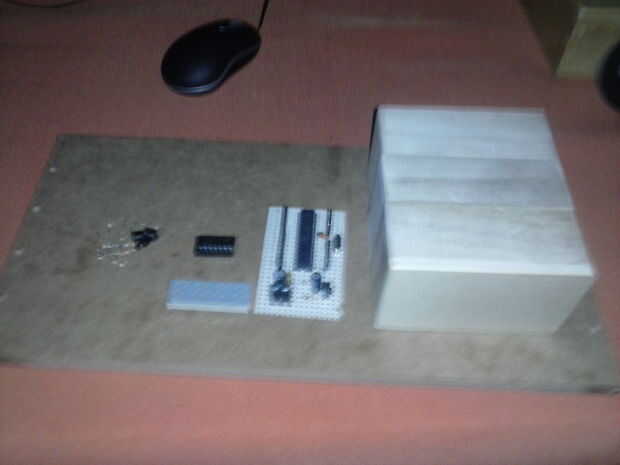

El Atmega 328 se coloca en una placa con su oscilador de 16Mhz, sus condensadores de 22pf, botón de reinicio y terminales para conectar los 5v. Muy básico.

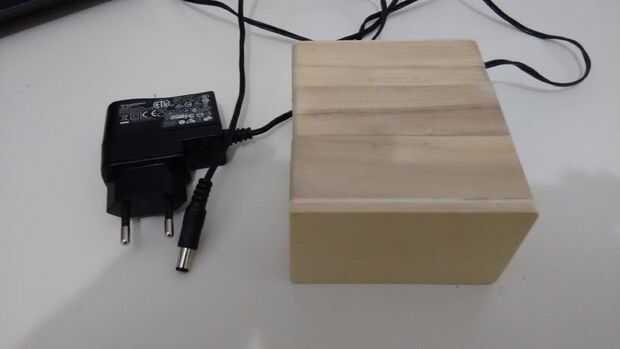

La fuente de alimentación, realizar con un 9v cargador externo, reciclado, así que dentro el reloj incorporado un 7805, un regulador de voltaje de 5v que alimenta el sistema.

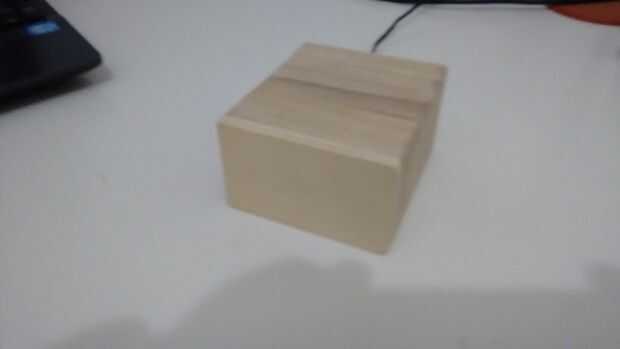

En cuanto a la caja, básicamente el tamaño final es de 10 * 8 * 5 cm, la parte delantera de la cubierta para reemplazarlo con una hoja de madera contrachapada en el medio, con una dremel tipo herramienta y del cortador, hacer suficiente hueco para que se muestren las pantallas.
Os pongo una serie de fotografías y vídeos que creo que son muy explicativas, pero si se genera duda, encantados de ayudar.

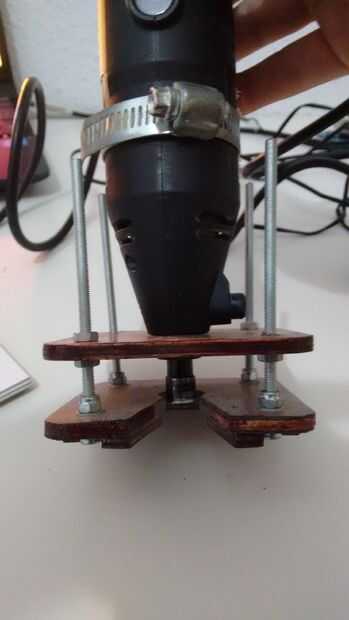

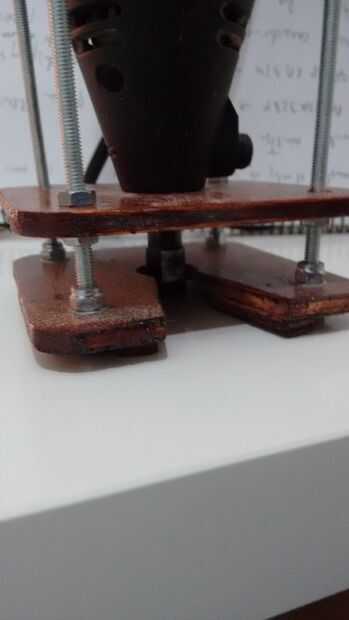

También os muestro unas cuantas fotos de accesorio para la mini herramienta hacer el área de receso en la pantalla de madera contrachapada.
El programa de control es muy sencillo, os dejo una copia si puede ser un indicio. Espero que he sido lo suficientemente explicativo, aunque estoy disponible para resolver preguntas o problemas que puedan surgir. Gracias por su atención
