Paso 2: Construir la pluma.

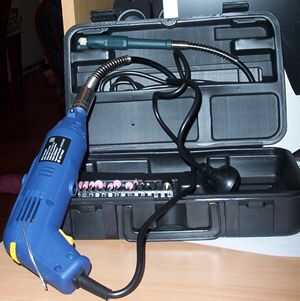

1. comienza por cortar el agujero para el interruptor (cuando construyo otro que agregaré algunas imágenes). Utilicé la herramienta rotatoria para esto. Hecho un duro trabajo muy sencillo. Practicar el uso de uno de los otros corrales. Es bastante fácil una vez que el cuelgue de ella. Sólo asegúrese de que la velocidad es alta para cortar el plástico.
2. usando la herramienta rotatoria, hacer un orificio en el color final de la pluma, para montar el LED en (me refiero a la parte delantera de la pluma. Había removido un agujero en la perilla que sobresale de la parte frontal de estas plumas. No se sacar la perilla! Utilice la flecha en forma de herramienta desbarbadora para hacer el agujero del tamaño correcto).
3. soldar el cable del ánodo (+) (que es el uso de uno - más el papeleo que viene con el LED, si necesitas cualquier aclaración más) y asegúrese de que usted no olvide añadir una longitud de tubo termo retráctil para caber sobre este cable y entonces sobre el ánodo después de soldar.
4. soldar el cable de cátodo (-) (que es el más corto). (Por cierto, yo no tenía necesidad para cortar ya sea que el ánodo o el cátodo. A soldar directamente en él). Luego añade el termo retráctil de la tubería sobre el ánodo y el cátodo y utilizar una llama para la tubería del encogimiento.

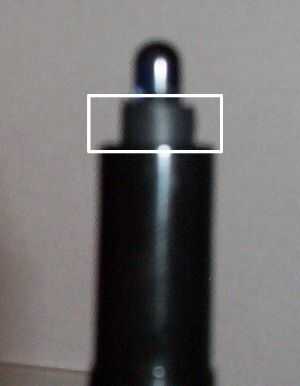

5. corte un tramo muy pequeño de tubería para cubrir el plástico alrededor de lo LED en el extremo... que realmente usted no puede verlo claramente en la foto, pero he añadido esta tubería sobre el extremo del tubo plástico. Asegúrese de que no cubrir el LED. Necesita esta parte sea claramente visible.
6. Empuje el LED en la carcasa y tire los cables a través por lo que está pegando en el orificio del Micro interruptor.

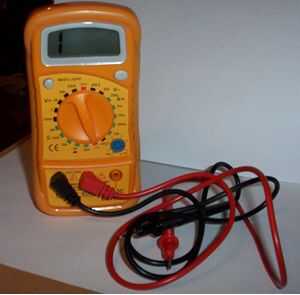

7. usando un multímetro y la continuidad en él, ubicar los dos terminales que se unen cuando el interruptor es presionado. Si usted compró el interruptor a Dick Smiths, será los terminales marcados con C (común) y NO (normalmente abierto). NO se utilizará la NC (normalmente cerrado) terminal.
8. soldar un cable desde el ánodo (+) al Terminal común del interruptor. Soldar un cable en el terminal normalmente abierto.
9. Abra el compartimiento para pilas "AA" y quitar los terminales de un extremo. Cortar por la mitad. Se soldar el cable negativo (que viene del cátodo) hasta el final con el resorte en él. El cable positivo (que viene del interruptor de ahora) se sueldan a la otra mitad. Asegúrese de que usted realice el tiempo suficiente para que tire de la unidad aparte para reemplazar la batería.
10. Corte los extremos de los terminales para encajar en la parte clara de la cubierta. Tienes que ser un ajuste muy apretado, así que se sienta por sí mismo cuando empuja hacia abajo.
11. utilizando el araldite, añadir algun pegamento para el tubo termo retráctil alrededor el LED y luego en la parte superior del interruptor para que no caiga.
12. una vez que se haya secado, agregar algunos tubo termo retráctil sobre el interruptor cortando una sección pequeña por lo que no afecta el botón del interruptor. Utilizando una llama, esta tubería de encogimiento.
