Este instructable muestra cómo convertir pepakura planes en un conjunto de archivos que se puede pasar a través de un cortador del laser para que no tenga que pasar horas cortando y puntuación.
Se necesita:
Pepakura, bastará con el programa de demostración, pero una versión completa le permitirá guardar su trabajo en progreso.

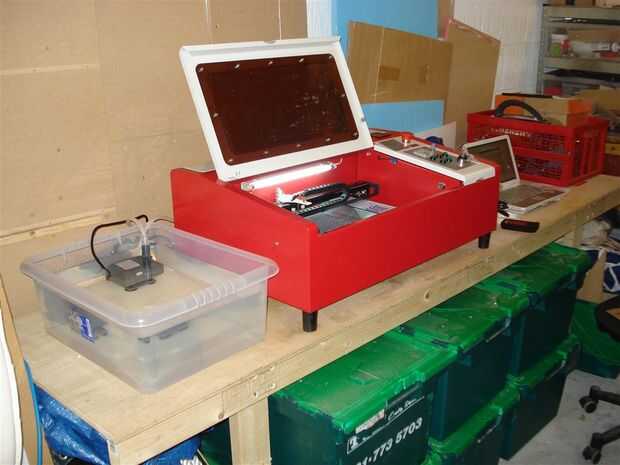

Un paquete para editar vectores, estoy utilizando Inkscape, Cute PDFo una impresora de pdf similar y acceder a un cortador del laser.
Descargar e instalar cute PDF http://www.cutepdf.com/. Estoy seguro de que otras impresoras de pdf también será aceptables. Esto le permitirá imprimir directamente desde pepakura a un formato vectorial basado en. La versión completa de pepakura permite exportar formatos de vectores pero hasta ahora he encontrado todas ellas incompatibles con inkscape o no conveniente lasering (líneas de puntos de una línea sólida y pintado para que parezca una punteada). Impresión a pdf crea un archivo listo para la conversión sin más esfuerzo.

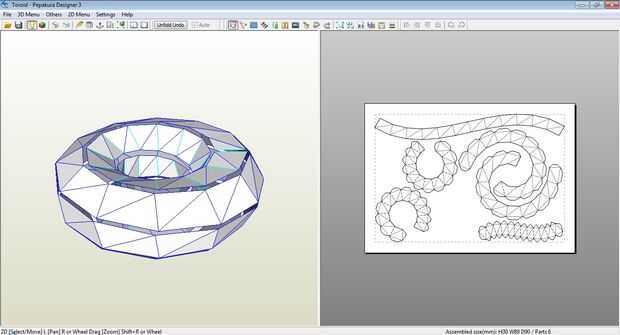

Carga Pepakura e importar el modelo 3D. Realizar la manta y ajustar la disposición de su artículo hasta que estás satisfecho con el arreglo.
Otros -> textura ON/OFF, le permite exportar un objeto llano más pequeños.
Ajustes -> ajustes de otros, le permite cambiar el espaciado de las líneas punteadas
Archivo -> imprimir y opciones de papel, tiene un ajuste para ' imprimir líneas claramente (vector)' esto se debe seleccionar para el archivo se imprime como líneas en lugar de una imagen rasterizada.

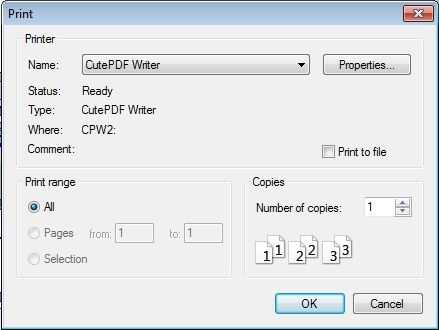

Cuando esté listo, vaya a archivo -> imprimir y seleccione cute pdf en el desplegable de la caja, guardar la salida directamente a pdf. Ahora el archivo está listo para importarse a inkscape u otro paquete de dibujo y convertir en su formato de corte de láser. Mi láser tiene en archivos dxf para que simplemente guardar el archivo como dxf y está listo para cruzar al láser.

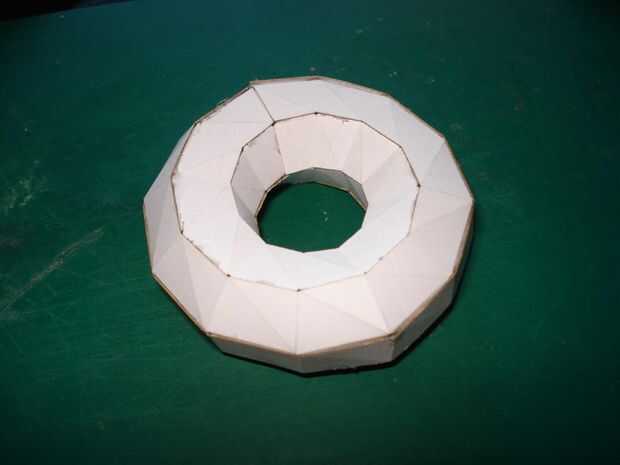

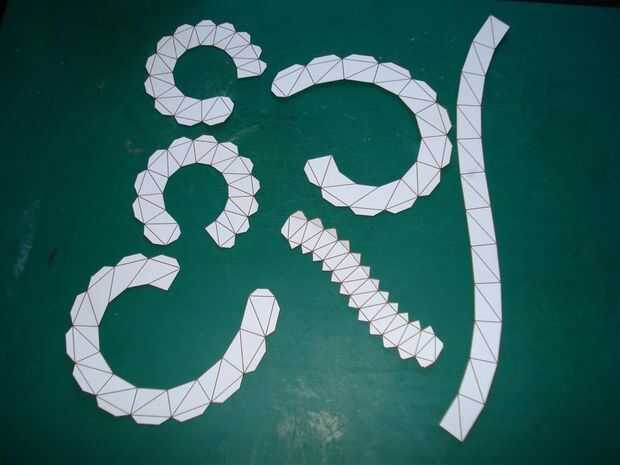

Por desgracia el láser sólo puede cortar los archivos hacia fuera, todo lo que la Asamblea tiene que hacer a mano pero ha salvado un merecido tiempo ya.
