Wii remoto IR cámara Hack con interfaz Arduino (1 / 6 paso)

Paso 1: Extraiga la cámara de infrarrojos de Wii

Necesitarás un mando de Wii o "Wiimote" para comenzar con. Normalmente son unos $40, en el extremo que no es demasiado malo para un sensor bastante impresionante. De lo contrario puede comprobar hacia fuera de ebay o en otros lugares para mandos de Wii usados o rotos.

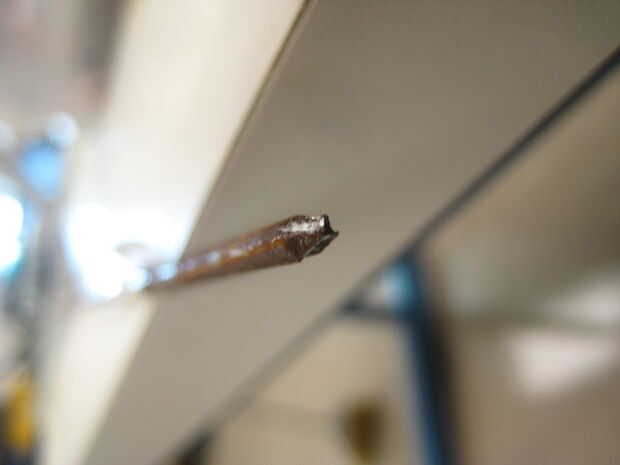

Usted tendrá que desgarrarse el caso. Tiene algunos tornillos pinchados tres locos. No quiero basura totalmente el caso así que hice una pequeña herramienta que desarma.

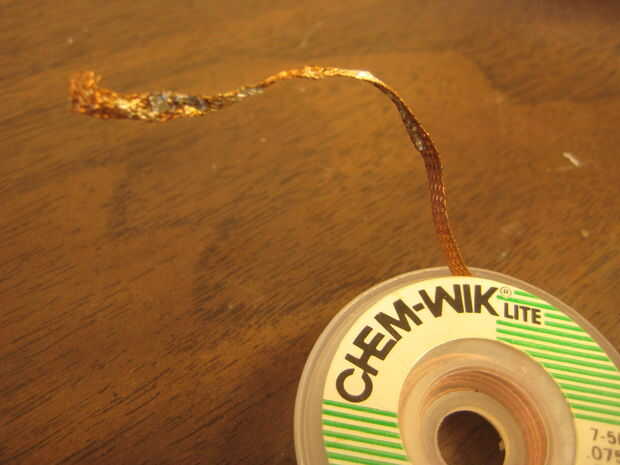

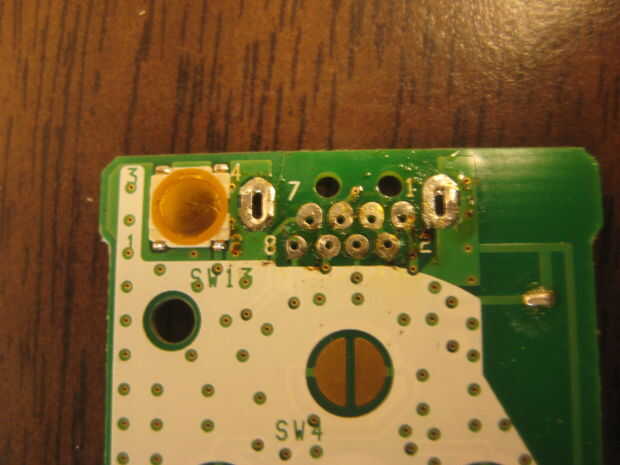

Ahora es necesario desoldar los 8 pines y los 2 Puntales sosteniendo la cámara en el tablero. Usé algunos trenza desoldadora. La soldadura a los fieltros y hace que sea fácil de sacar la cámara. Ten cuidado, no rompa la cámara!

Cómo hacer la trenza de desoldar: http://www.youtube.com/watch?v=AcbezX8TrOU

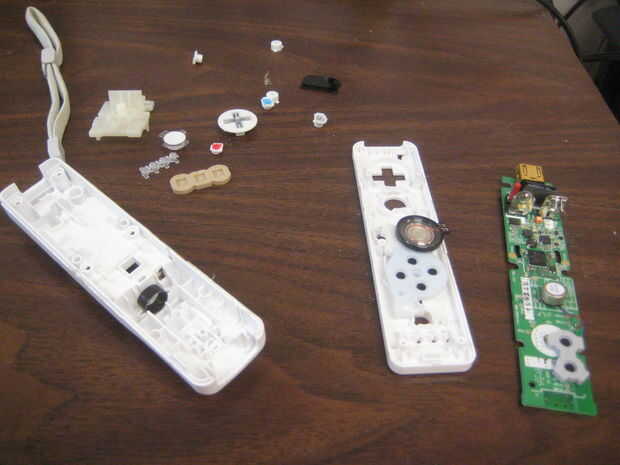

Puede mantener el resto de las partes. Puede desechar otras partes. También, si más tarde decide volver a utilizar el Wiimote, siempre podría poner la cámara en el.
