Webster: Una geométrica patrón tejer máquina (3 / 9 paso)

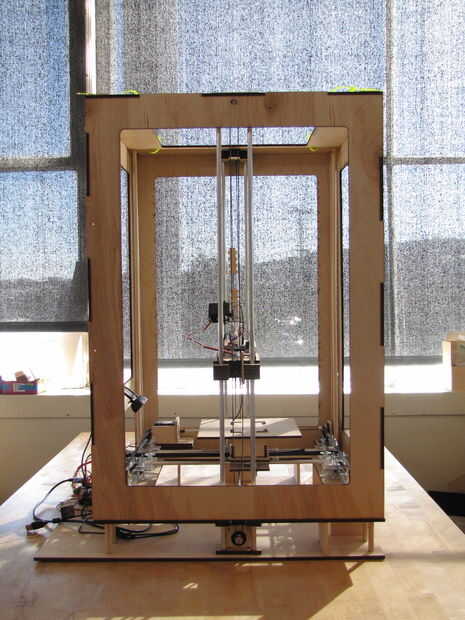

Paso 3: Construcción Vertical (Z)

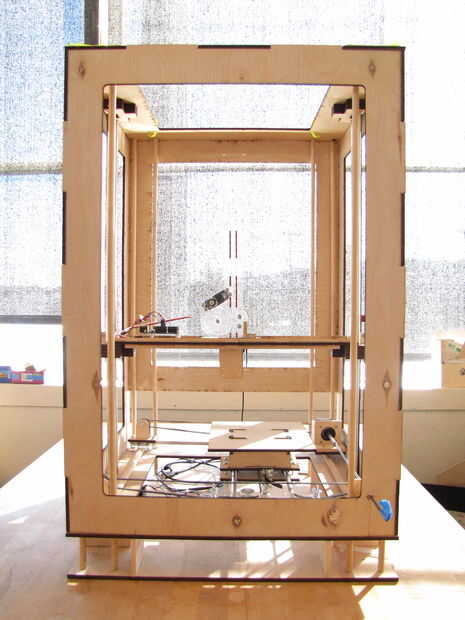

Cortar los cuatro lados y la parte superior de la máquina de 1/4" madera contrachapada.  Consulte archivo de láser.
Usted puede hacer estos paneles como alto o corto como quieras.  La altura va a determinar cómo alto usted puede imprimir.
Unir 3 piezas de "A". Insertar rodamientos lineales firmemente en los orificios y deslice sobre barras de aluminio.
Estos caben en lugar cuando la correa se fija con abrazadera.  La pieza "C" pega sobre la pieza A un lado de la ranura donde se sujetarse el cinturón.
Pegue otro conjunto de "A" s juntos y tornillo polea en muesca central. Éstos se colocará en la parte superior de la máquina donde se instale la correa de Z.  Pegue cada uno en la parte inferior de la tapa de la máquina directamente entre las varillas de aluminio.  Motor cabeza doble seguro a la base directamente debajo de la polea.
Colocar cinturón polea, motor y abrazadera en pieza "A" y "C" para el brazo.
Conecte la varilla de acero al extremo interior del doble motor de cabeza en la base que se extienden a ambos lados de la máquina.

La pieza del brazo, "B" necesita pegar junto con las piezas estrechas hacer muescas en los agujeros del brazo.  Esto hará que una pieza de brazo más segura para la extrusora descansar.  El brazo, una vez pegado, se ajusta directamente sobre las piezas "A" del eje Z.
