Paso 2: Circuito de micrófono

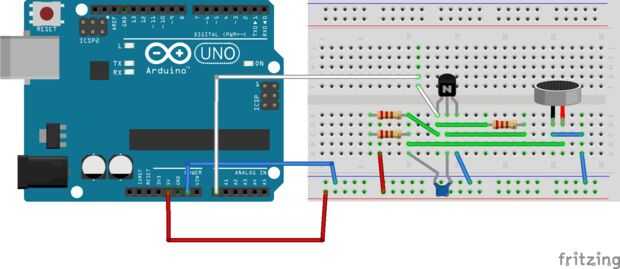

hoja de datos de ON Semiconductor El circuito del micrófono es muy simple realmente. No conozco la fuente original del circuito. Me ha pasado sobre ella cuando googleando "circuito simple micrófono". Incluí la imagen original porque quise dar crédito al cartel original (quienquiera que sea), pero hice un pequeño cambio. Quité el condensador de 0.1 uF en el colector del transistor. Este condensador filtra voltajes DC y sólo pasadas corrientes AC que significa que nos va a crear tensiones "negativos". Esto está muy bien en la mayoría de los casos, pero desde que nos estamos conectando la salida del preamplificador a nuestro microcontrolador, no podemos pasar un voltaje "negativo". También nos permite conectar nuestro circuito preamplificador directamente a los auriculares, pero ya que estamos conectados, al convertidor de analógico a digital de Arduino podemos quitarlo.
Transistor y Micrófono electret
Estos micrófonos electret tienen un diafragma flexible en el interior que se mueve en la onda de sonido que les llega. El diafragma es paralelo a otra placa conductora que genera un condensador con capacitancia variable basada en la flexión de la membrana y posteriormente la onda de presión de sonido que el micrófono está recogiendo. Con el micrófono conectado al circuito de la manera que sea, va a producir una corriente en la base del transistor basado en la onda de sonido golpeando el micrófono de la CA. Se amplifica la corriente base del transistor y por eso tenemos una onda de sonido amplificada que estamos alimentando a nuestro microcontrolador.
Se adjunta el pinout para el transistor. La imagen es cortesía de la hoja de datos de ON Semiconductor < http://www.onsemi.com/pub_link/Collateral/2N3903-D.PDF>
