VUSBTiny AVR SPI programador (1 / 3 paso)

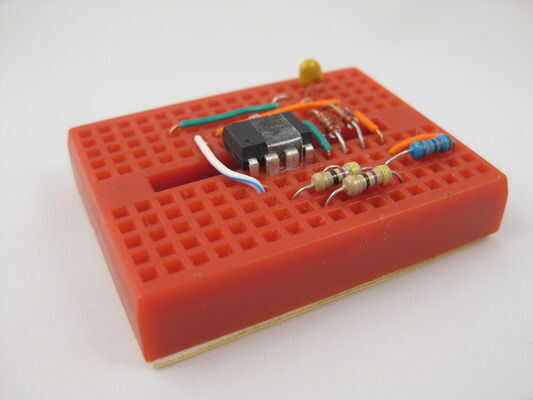

Paso 1: características y partes


* programación de lógica de usbtiny isp, soporte avr-tio maduro
* pequeña impresión del pie
* componentes mínimos
* dispositivo de destino poderes

Tenga en cuenta que las líneas de io a las MCU de destino no están protegidas. puede Agregar resistores de 1k - 2k SCK y MOSI y proteger contra posibles conexiones mal

referencias

basado en los trabajos encontrados en la

v-usb de marco http://www.obdev.at/vusb/
USBtiny isp http://www.xs4all.nl/~dicks/avr/usbtiny/

lista de piezas

* attiny45/85 (85 es más fácil de conseguir)
* 3.6v zener diodos (1n747, BZX79,... evitar tipos de 1W)
* resistencia de ohm 68 x 2
* Resistencia de 1,5 K
* mini breadboard 170 tiepoints
* cable del usb (cable de impresora de usb de tienda de dólar está bien)
* resistencias de 1k / 2k de para la protección de líneas de io (opcional)

herramientas necesarias

* un programador avr de trabajo (sí, es un catch22, necesitamos uno para hacer uno)
* entorno de programación de avr trabajo
