Volver a la pantalla interactiva modelo futuro DeLorean (2 / 6 paso)

Paso 2: Conecte el BTTF escaparate

Si lo haces no difusa LED, usted puede difundirlos mismo lijando cada LED con una lija fina hasta que se ven borroso.  Recomiendo esto!  Originalmente, no hago esto y las luces eran demasiado brillantes.

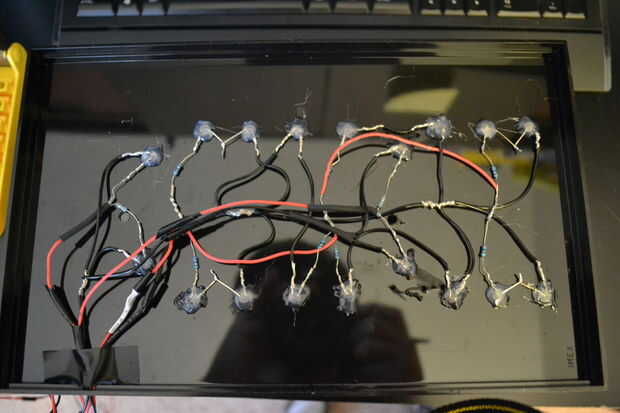

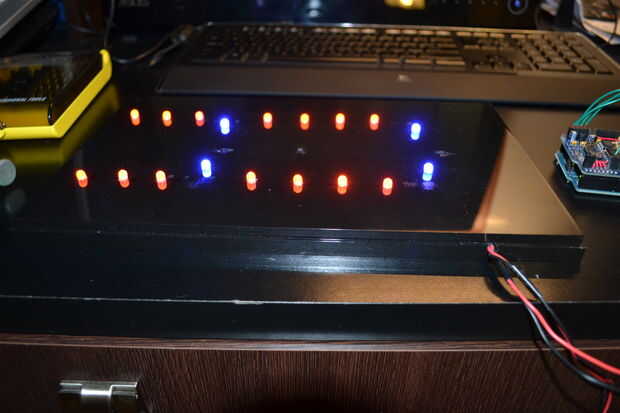

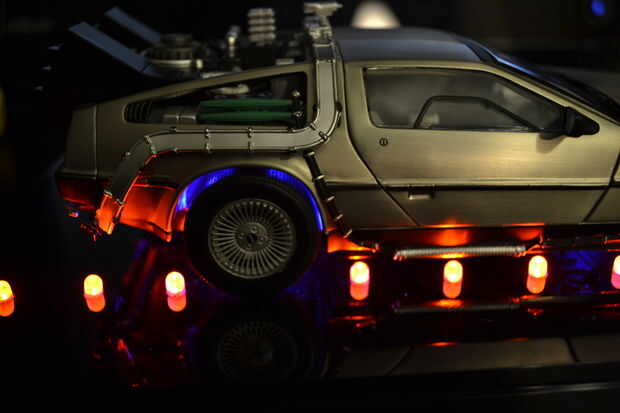

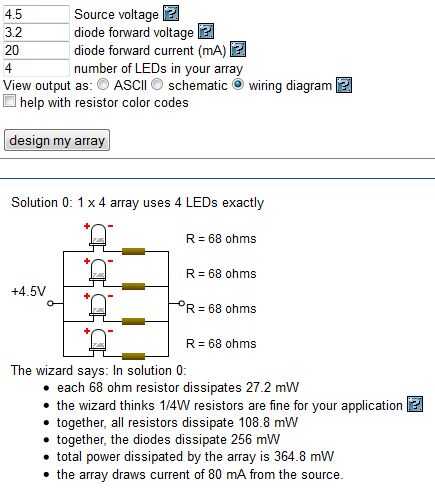

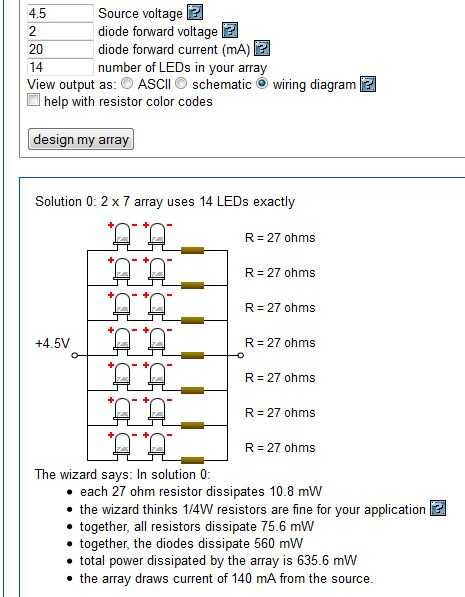

Mida y 14 orificios en la base para el LED naranja (fuego).  Estos deben ser en consonancia con los neumáticos.  Yo también los orificios perforados para cuatro LEDs azules para algún efecto extra.  He instalado estas detrás de cada neumático por lo que están protegidos de la vista directa.  Utilizando un voltaje de 4.5V, el LED de 14 fuego tiene que ser conectados en una matriz de 2 x 7 mediante resistencias de 27 ohm.  Los cuatro LEDs azul deben ser conectado en paralelo con resistencias de 68 ohmios.  Utilice pegamento caliente para fijar los LEDs.

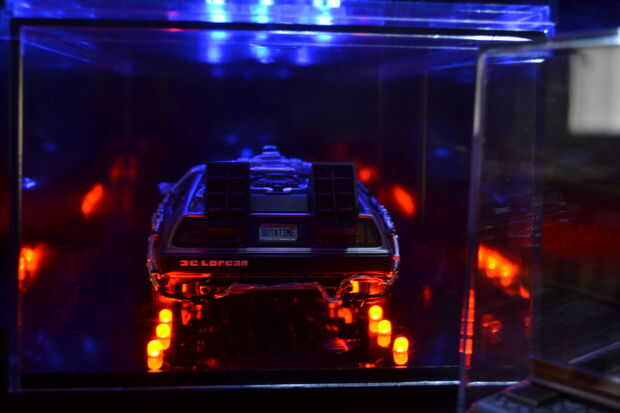

Una vez que el caso de esta exhibición es por cable y listo para ir, perfore un agujero en la parte trasera de la librería los cables.  El caso en la plataforma y haga funcionar los cables a tu Arduino.
