Voltaje de dividir Breakout Junta (5 / 7 paso)

Paso 5: Coloque los pasadores de la cabecera

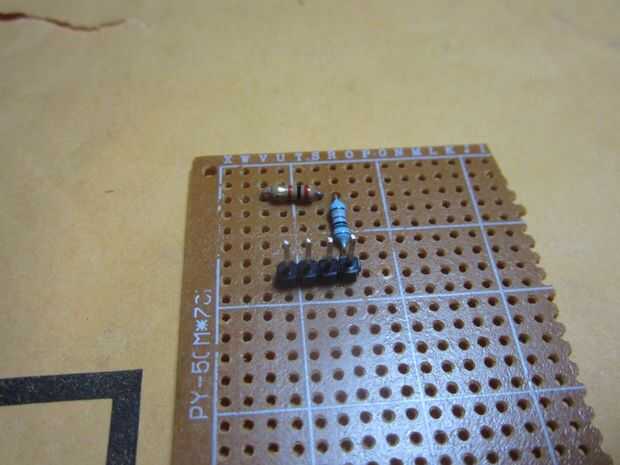

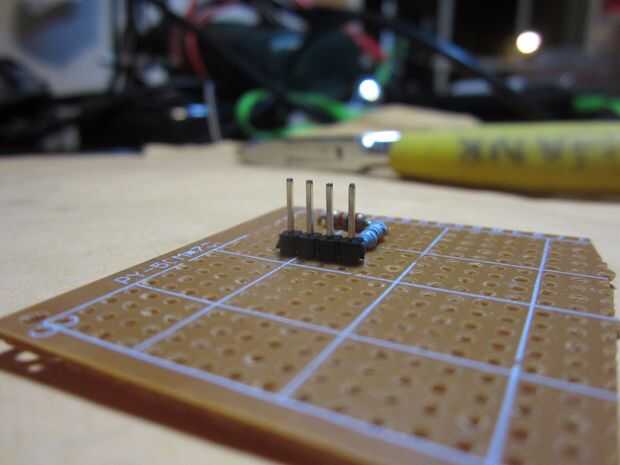

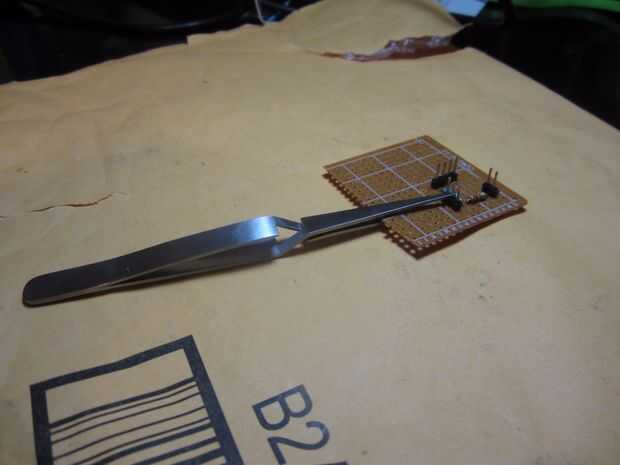

Empecé colocando los pernos de la tierra. Usaba una fila de 4 pines, una decisión arbitraria, pero es bueno tener muchos motivos. Coloqué para que el lado largo se enfrentaría a lo que es fácil de utilizar un puente. Otra vez quiere la base firmemente contra el tablero. Puede utilizar las pinzas, cinta, bordada de cartel - nada fácil de quitar después de recibir los extremos soldados por lo que permanece firmemente. Look totalmente lleno, pico y brillante de la soldadura juntas para soldadura soldadura máxima.

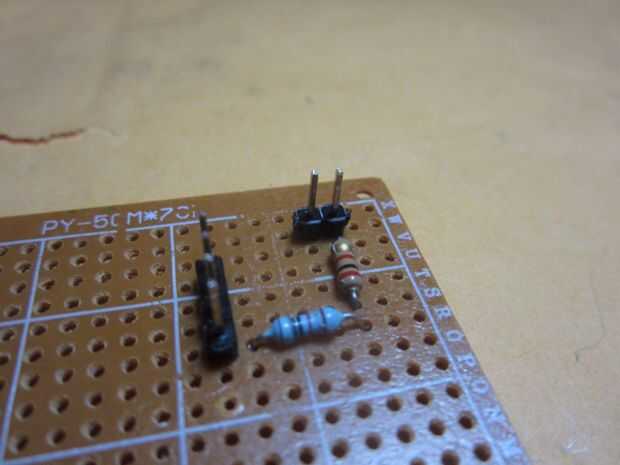

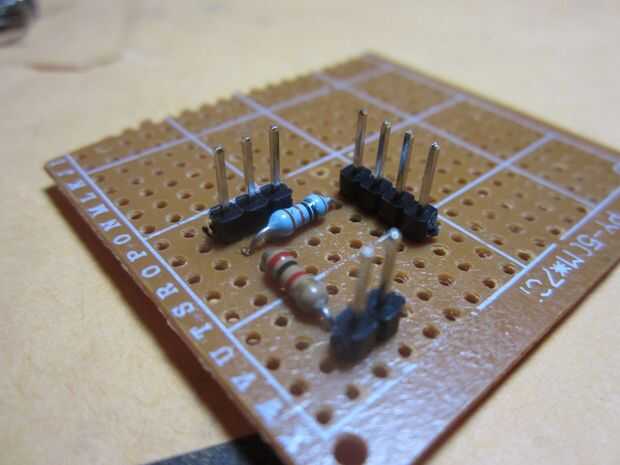

A continuación coloque su en y hacia fuera los pernos de la misma manera. Yo tenía un pin de dos y tres pines fila sobre los usé. Recomiendo que el mínimo a utilizar es 2 pernos de estabilizar el programa de instalación y darle un mejor agarre.
