Visualización de nivel de tanque de agua (2 / 2 paso)

Paso 2: Parte mecánica


Materiales:

2,05 metros de tubería de PVC 3 / 4 "(depende del tamaño de la torre del agua);

T x 1 3 / 4 ";

Un codo de 3 / 4 ";

3 cubiertas de los extremos para cerrar.

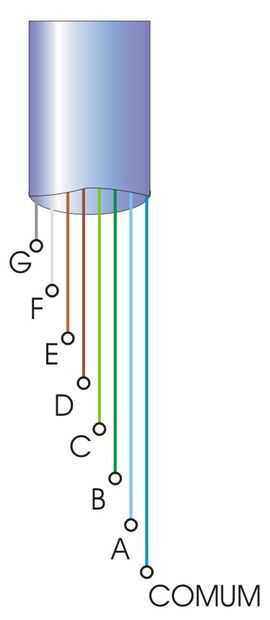

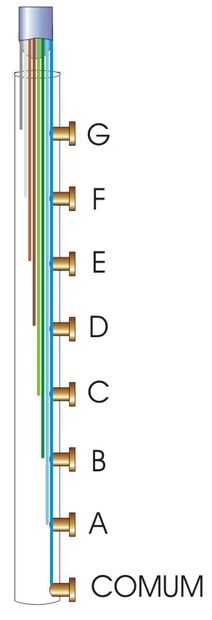

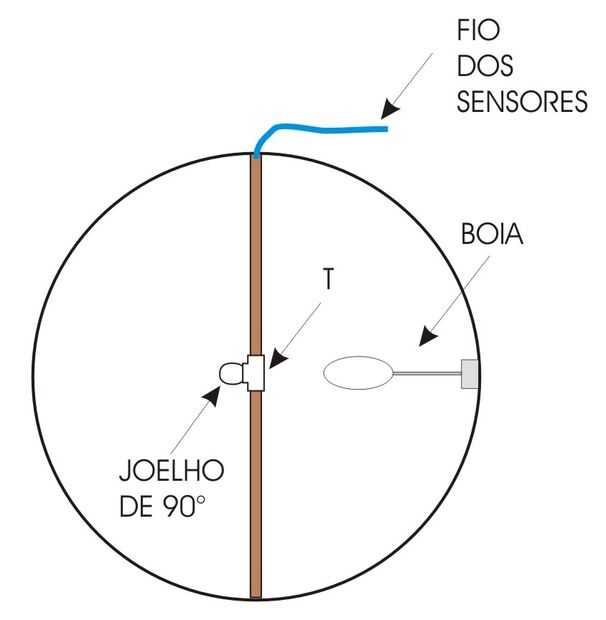

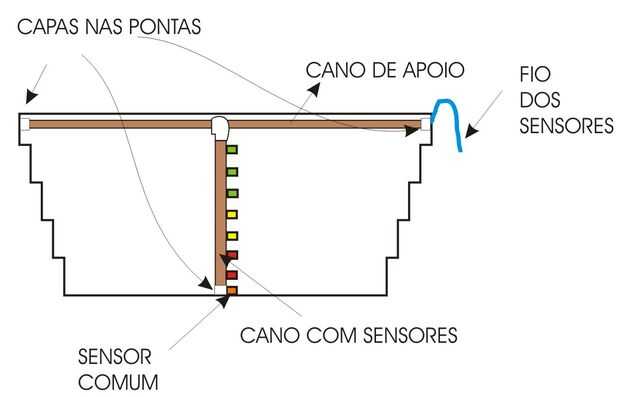

Hice un soporte, junto con la barra con los sensores en forma de ' t ' como se indica. Los cables pasan dentro del tubo (esta es la parte más difícil). Trate de colocar los sensores de manera que el agua en la caja de la válvula de flotador no pase por los sensores para generar no complementado.
Arena fue colocada dentro de la tubería con sensores de peso y no salir de posición.

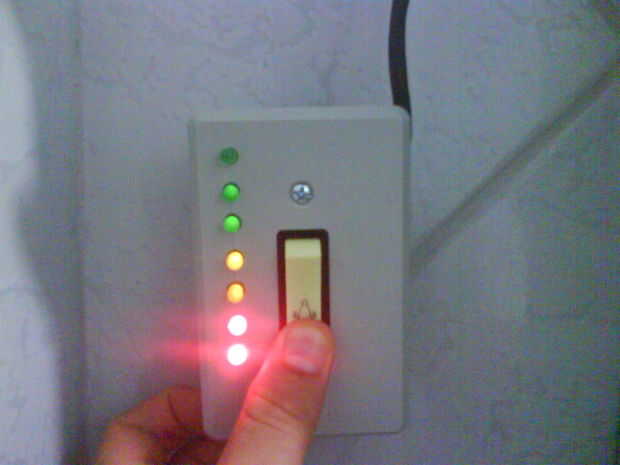

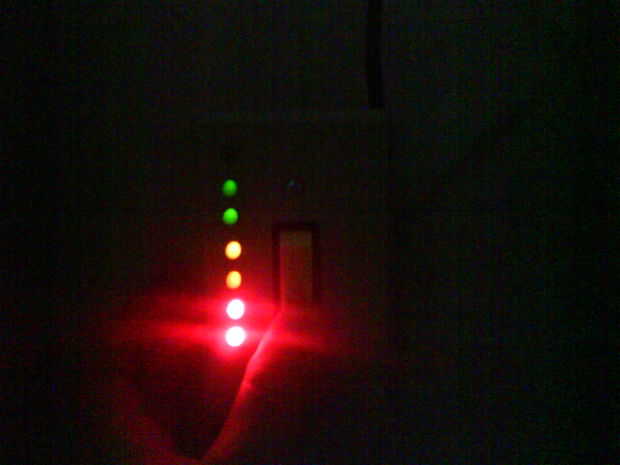

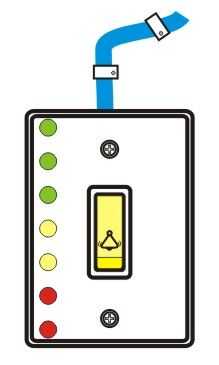

Una vez montado, se llevó a cabo dentro de la caja y ajuste el dial en la pared.

Tenga cuidado de no dejar que se abre la caja de agua.
