Vintage lámpara Dim Tester (6 / 8 paso)

Paso 6: Terminar el cableado

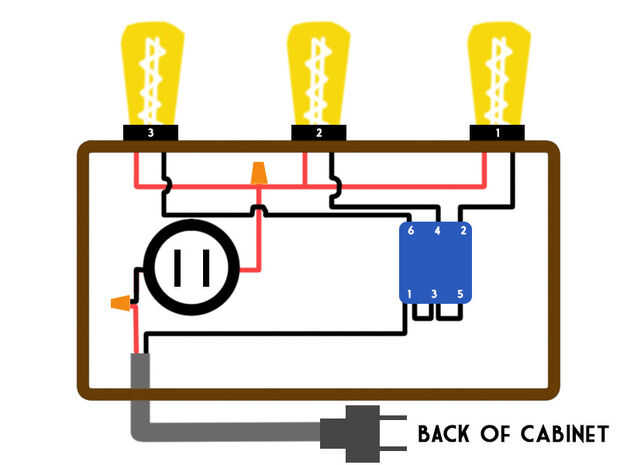

Utilice el diagrama de cableado adjunto como guía para los pasos siguientes. (Tenga en cuenta que sustituye rojo blanco en el diagrama para que se vean)

  1. Utilizando un casquillo de cable, conecte el cable blanco desde el cable de alimentación al cable negro de la toma de la bombilla conectado a la cara.
  2. Con otra tapa de alambre, trence los cables blancos de todos los zócalos del bulbo cuatro.
  3. Crear dos cables de puente con dos 6" piezas de alambre con 1/2" expuestos en los dos extremos.

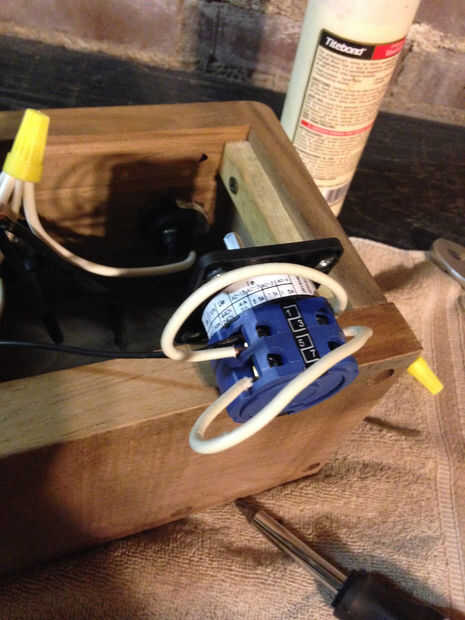

  4. Conecte el cable negro desde el cable de alimentación y uno de los cables de puente al pin #1 en el selector.
  5. Conecte el otro extremo del cable puente del pin #1 y el otro cable puente al pin #3.
  6. Conecte el extremo libre del alambre jumper del pin #3 al pin #5.
  7. Conecte el cable negro del zócalo del bulbo de #1 al pin #2.
  8. Conecte el cable negro del zócalo del bulbo de #2 al pin #4.
  9. Conecte el cable negro del portafoco #3 al pin #6.
