Paso 1:.. .searching un reproductor de CD...
Mi idea era buscar un viejo reproductor de CD con DAC deseado y ver cómo podría modificarla para conectar con el IPC. En teoría un DAC está interconectado con una conexión serial síncrona bastante común similar a I2S (no I2C). Es un bus de 4 hilos, señales de que puede verse en cualquier hoja de datos de DACs - echa un vistazo a http://www.ti.com/product/pcm56.
¿Así que vamos a g "gle un poco... tal vez"Lista de DAC CD player"? sí hay un enlace a http://wzone.vegalab.ru/faq/cd_transport_list/y una lista de reproductores de CD de ventor Y... y lo que CAD que utilizan, quitar la y y encontrar más listas con otros proveedores/jugadores. Busqué mi PCM56 o mejor dos de ellos y luego buscar ese jugador particular en ebay.
Un poco más tarde me puse un Kenwood DP 2010, que coche no funciona.
Siguiente paso es el PCB y esquemas de ingeniería inversa. Ayuda muy muy muy mucho tener un manual de servicio o las hojas de datos de todas las fichas encontradas el jugador. Me encontré con un manual de reparacion para un Kenwood DP-3010 en la red, es más o menos lo mismo que el DP-2010 (aparte de la poti nivel teléfono cabeza :) lo puedo decir, bien el 3010 parece utilizar un chip de sobremuestreo diferentes así, de todos modos sería muy útil.

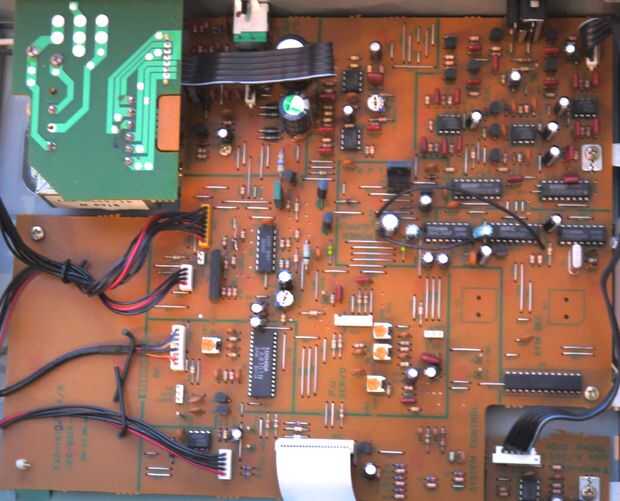

Los chips más interesantes encontrados en el reproductor son los PCM56Ps por supuesto, al lado de ellos es un poco de lógica (7474 (chanclas) y 7402 (ni, inversor)) y más interesante, qué es esto... un SM5807.. .searching g... revela es un circuito de sobremuestreo, genial, sólo de interfaz esta entonces. El circuito de sobremuestreo hace todas la conversión señal engorrosos para la pcm56 y empuja el 44,1 kHz hasta 176.4 kHz. Algunos hablan de DACs NOS significa no-OverSampling es la más grande, pero no entiendo qué ventaja este debe tener. El oversampler mueve los requisitos para el filtro de paso bajo de DAC pasado un filtro simple 12bB y suaviza la señal por interpolación. Que hace perfecto sentido para mí, ir para el sobremuestreo DAC (dude de convencerme sobre ventajas de enmiendas).
