Vibrante píxeles, espejo mecánico (2 / 5 paso)

Paso 2: Pixel piezas

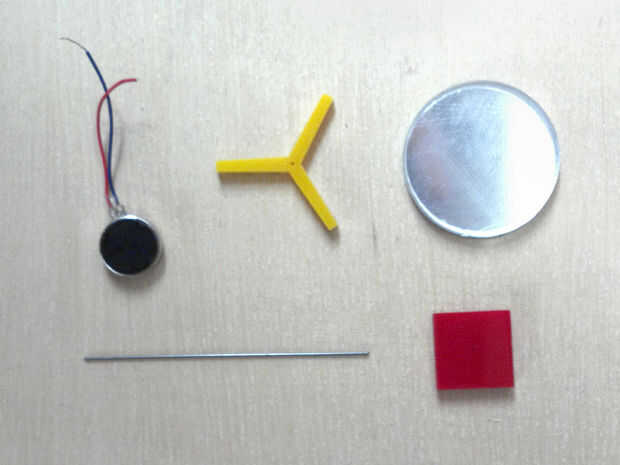

Aquí es lo que usé:

1. los nueve refleja formas de acrílico que fueron cortadas del panel

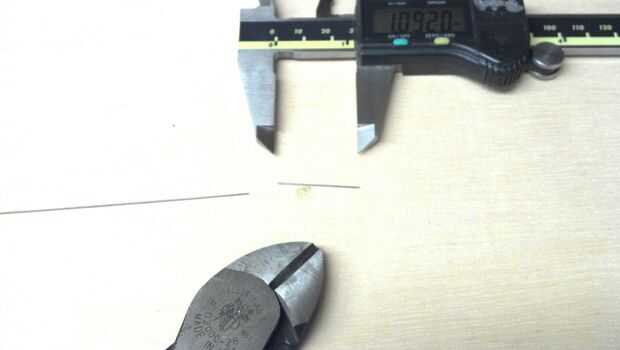

2. nueve pedazos de. 02" diámetro x 1" de largo acero piano wire.

Estos se cortará un poco más corto más tarde así debe ser demasiado exacto. ya es mejor. El alambre de acero del instrumento en comparación con algunos otros metales es bastante elástico, no tiende a enroscarse fácilmente cuando el doblado que es importante. A veces se vende en tiendas de suministros de arte como un modelo que hace el material.


3. nueve m
motores de vibración ini.

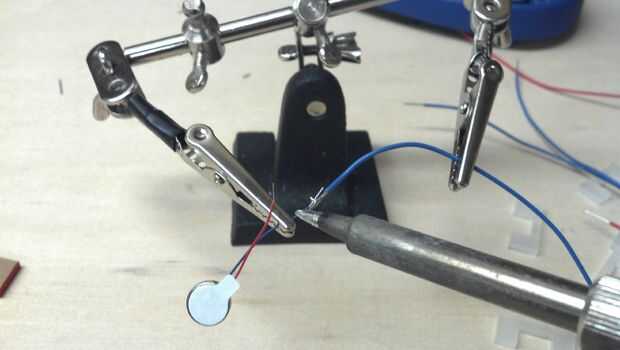

Como su nombre indica, son qué es la vibración. Son baratos y aseado. Obtuvieron de adafruit (http://www.adafruit.com/products/1201). Usted tendrá que soldar una longitud extra de cable para los cables de cada uno. 8" de largo es probablemente seguro.


4. 1/8" de espesor x 1/2" cuadrado de acrílico con un agujero de ~.025 perforado en el centro (lo rojo)

Estos transición entre el cable y el motor. Era capaz de corte láser con el agujero y todos (no una forma exacta para hacer un pequeño agujero pero trabajado). El agujero para acomodar el alambre de piano y debe ser un ajuste muy apretado para facilitar el montaje.


5. 1/8" espesor x forma acrílico personalizada del diámetro de 1" con un agujero de ~.025 perforado en el centro (lo amarillo)

Estos transición entre el alambre y el espejo. Se hacen igual que las piezas rojas. Son del mismo diámetro que los píxeles que hace centrado fácil más tarde. Pueden ser círculos completos, pero el peso extra puede ser un problema.
