VibeAware (8 / 9 paso)

Paso 8: Creando el recinto

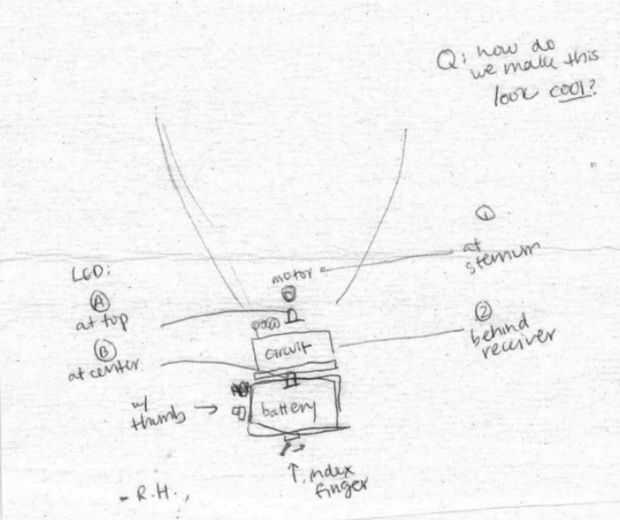

Una vez que el circuito creado, hemos querido encerrarlo. En el diseño de la caja, guardamos algunos detalles en cuenta:

  • Mantenga el motor para estar cerca de la piel
  • Poner interruptores en el lado derecho ya que el cliente es diestro
  • Mantener attena accesibles por la distancia máxima con solución
  • Tratar de mantener el tamaño tan pequeño como sea posible

Estos son los pasos que tomamos para la creación de la caja:

  1. Empezamos con el fabricante de la caja crear un cuadro.
  2. Importamos el diseño en corel draw. Luego retiramos las piezas de la caja que no necesitamos.

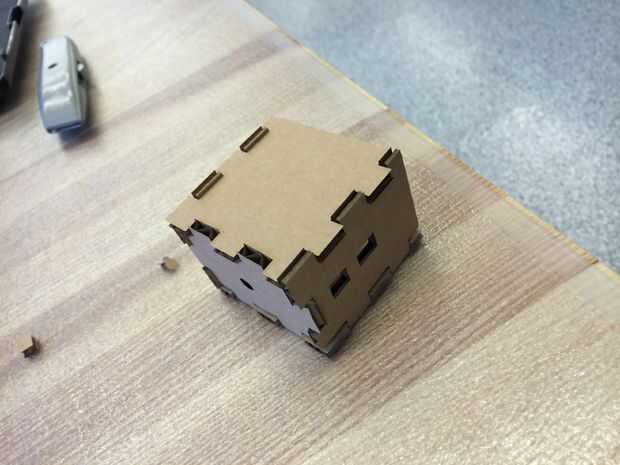

  3. Cortamos nuestro diseño sobre cartón para probar primero. Una vez que hemos verificado las dimensiones, cortamos el dispositivo de acrílico. Los archivos vibeaware.pdf y vibeaware.cdr mostrar el diseño final para el cortador del laser.

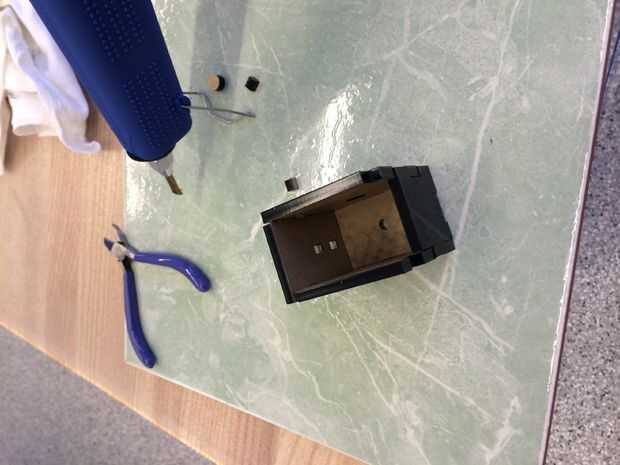

  4. El último paso fue que encierra la caja usando pegamento caliente. El cableado del circuito fue un poco desordenado, así que terminamos tener que usar cintas.
