Ventilador de tiburón (filtración de humos de soldadura) (1 / 4 paso)

Paso 1: Preparación y fuentes

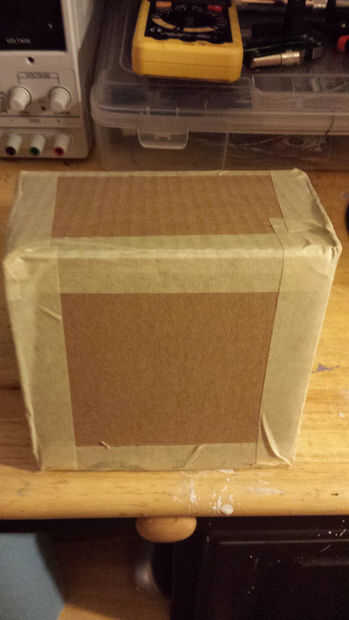

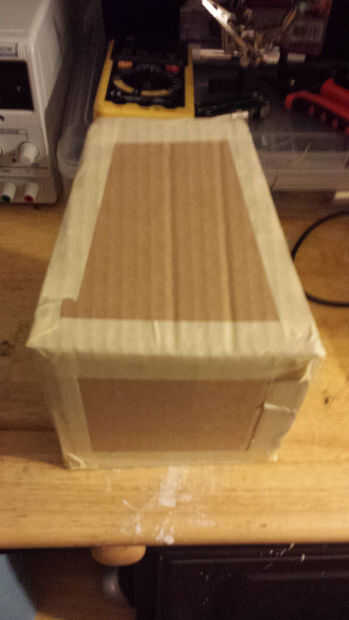

Antes de construir la caja de madera contrachapada he creado un modelo simple de cartón y cinta adhesiva para que las proporciones generales bien. Las proporciones se basan en dos ventiladores de ordenador, que tomó de una vieja torre de PC y los filtros de aire carbón de leña que he comprado en línea.

Fuentes:

x2 podrido ventiladores de computadora de 80 mm (12 voltios.25 amperios)

x1 filtro de aire del carbón de leña (5,1" x. 4" x 5,1")

Compró un paquete de 5 desde aquí:

http://www.Amazon.com/Carbon-filter-Activated-Xytr...

x1 podrido interruptor

X1 adaptador de pared de 12 voltios 1 Amp

Comprar aquí:

http://www.Amazon.com/Adapter-Power-Supply-2-1mm-l...

Un pedazo de madera contrachapada de 1/4" de 2' x 1'

Alambre y cinta aislante

Capacidad de soldadura (opcional)

Pinceles (opcionales)

Pegamento/tornillos para madera

Espiga madera

Herramientas:

Rompecabezas

Soldador (opcional)

Taladro eléctrico

Cortadores de alambre
