Paso 5: Construir el circuito: construcción

Comenzar cada nuevo diseño de prototipo utilizando un protoboard y eventualmente hacia el diseño final un grabado PCB o protoboard para la estabilidad. Aras de la simplificación de este diseño y llegar a más gente, mantendrá este diseño en un protoboard. Por la naturaleza, nuestro circuito será frágil de elegir este método - por favor sea consciente de ello ya que actualmente estoy diseñando un diseño de PCB para etch - así como una caja (a través de la impresora 3d!) para proteger nuestro trabajo!

Por ahora, lo guardamos en un protoboard. Yo empezar tomando el Arduino Uno y asegurar a la placa que deje tanto de la placa abierta y útil como sea posible. Yo uso dos tornillos y dos espaciador de plástico a través de dos portales en el protoboard. Tornillos autoroscantes agarrar muy bien, sin embargo esto hace que el portal inútil.

TLC5940

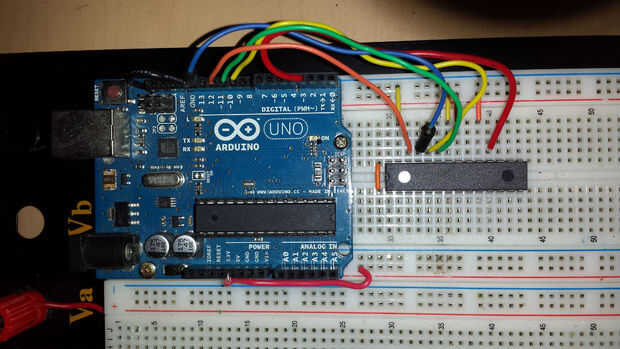

Instale el TLC5940 primero, como se muestra en la fotografía. También puede referirse al esquema.

PIN 27 = tierra
PIN 26 = D12
Pin 25 = D13
PIN 24 = D9
PIN 23 = D10
PIN 22 = tierra
PIN 21 = + 5vdc de Arduino
PIN 20 = 2kohm resistencia a tierra (o Pin 22)
Perno de 19 = + 5vdc de Arduino
PIN 18 = D2

Para mis diapositivas más adelante - me estoy repitiendo este proceso con dos 5940s de TLC y dos ventiladores. El circuito es el mismo para ambos chips, sin embargo que habrá a puente cada perno, 25, 24, 23 y 18 de la primera 5940 al segundo. Entonces puente pin 16 de la primera 5940 al pin 26 de la segunda 5940. El segundo IC será configurado exactamente las conexiones del mismas como el primer IC - con una resistencia limitadora actual salida de 2kohm y todo suelo/de la energía misma.

Transistor red

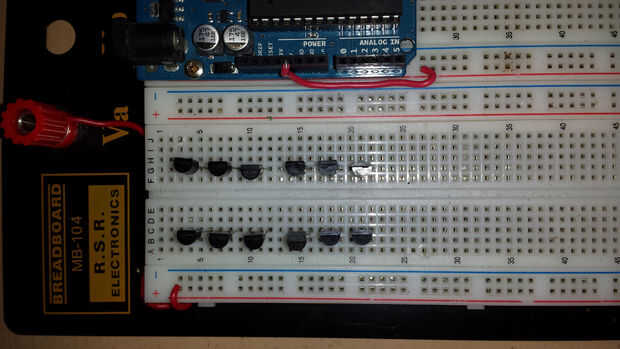

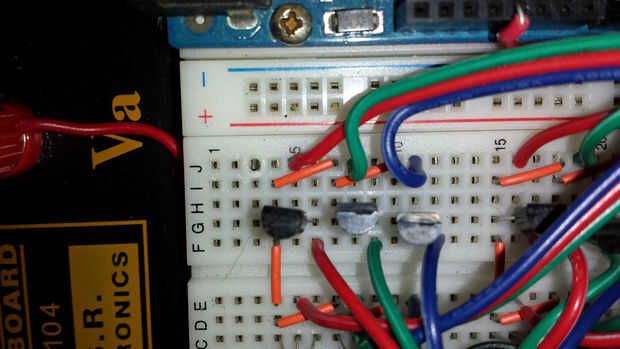

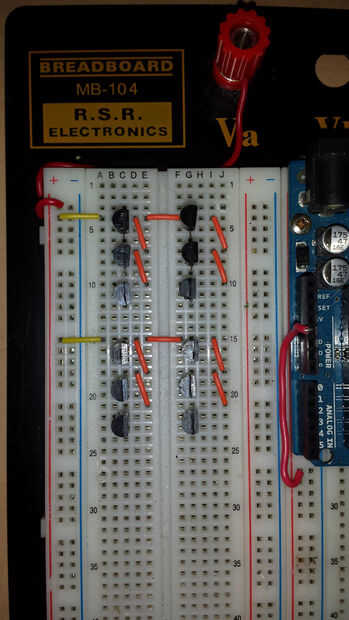

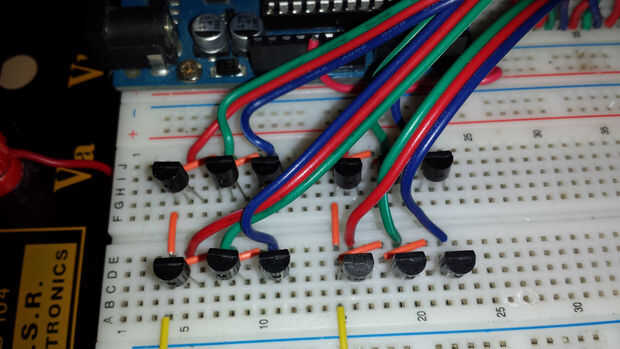

Luego colocar todos los transistores de PNP 3906 12 - 3 para cada LED. Con el lado plano hacia arriba, los colectores será la izquierda bases será centro y los emisores estará a la derecha. Conectan los colectores o a 5vdc que provendrán de la energía ATX de la fuente. Para las pruebas iniciales, antes de instalar en la computadora - altamente sugeriría probar con una fuente de 5vdc separado. Línea de 5vdc de la fuente de alimentación ATX es generalmente un alambre aislado rojo, fácilmente identificado. Para facilitar, tomé mi 5vdc el conector puente repuesto del ventilador 2. Siempre se puede medir con un multímetro para asegurarse.

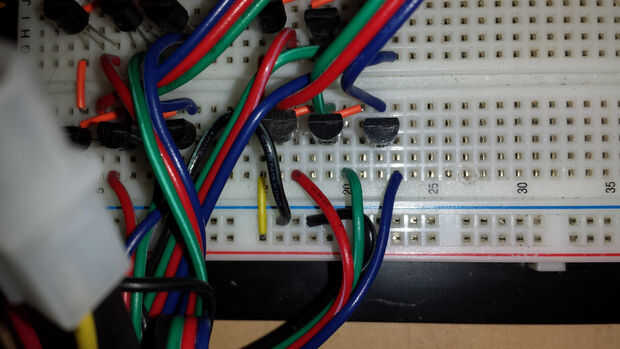

También, tenga en cuenta que el bus izquierdo de mi protoboard se dedica a 5vdc de mi fuente ATX. No, en cualquier momento - Conecte 5vdc de tu Arduino a 5 VDC de la fuente ATX - mientras que la fuente ATX es en tanto el Arduino está conectado por el cable USB y. Para que funcione correctamente, no olvide conectar su fuente de alimentación ATX tierra a tierra de su circuito y Arduino.

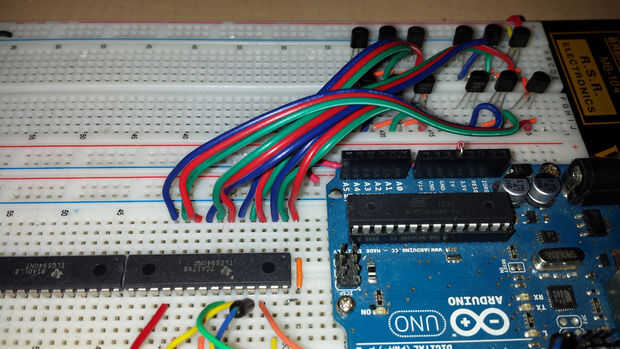

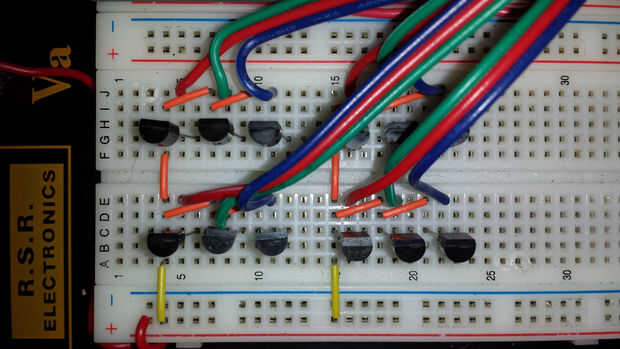

Así que ahora tenemos la red de transistor en su lugar y todos los colectores están conectados a + 5vdc de la ATX fuente de alimentación. A continuación, comenzar conectando los canales de salida PWM del TLC5940 directamente a la base de cada racimo de transistor de 3, en orden. Aunque esto no aparece en mis fotos, te sugiero altamente marcado cada cable RGB te puede mantener organizada y sabe que esquina de que voluntad de ventilador viene de los canales del TLC5940. En el futuro medidas, programación será mucho más fácil si usted Manténgase organizado.

Designar a los transistores de PNP por que están siendo controlados como Q1 a través de Q12.

LED izquierdo superior:
Base de Q1 rojo a 5940 pin 28
Base verde Q2 a 5940 pin 1
Azul base de Q3 a 5940 pin 2

LED derecho parte superior:
Base rojo Q4 a 5940 pin 3
Base verde Q5 al pin 4 de 5940
Azul base de Q6 a 5940 pin 5

Parte inferior LED izquierdo:
Base de Q7 rojo a 5940 pin 6
Base verde Q8 a 5940 pin 7
Azul base Q9 a 5940 pin 8

LED abajo a la derecha:
Base rojo Q10 a 5940 pin 9
Base de verdes Q11 a 5940 pin 10
Azul base Q12 a 5940 pin 11

Conectando los canales de salida PWM con las bases de cada transistor, esto convertirá efectivamente los transistores de encendido, permitiendo que la corriente fluya desde el colector + 5vdc de la entrada a la salida de los emisores a de ánodos de los LED (+).

LED
A partir de la parte superior izquierda LED de su ventilador (marcar este rincón y recuerde hacerlo en la esquina superior izquierda al montar) y el el LED derecho parte superior, seguidos por el LED de parte inferior izquierda, inferior derecha LED - se trata de cómo abordarlos.
Arriba

LED izquierdo superior:
Emisor de Q1 rojo al ánodo del LED de rojo (+)
Emisor de Q2 de verde a verde LED ánodo (+)
Azul emisor de Q3 a azul de LED de ánodo (+)

LED derecho parte superior:
Emisor de Q4 de rojo al ánodo del LED de rojo (+)
Emisor de Q5 de verde a verde LED ánodo (+)
Azul emisor de Q6 a azul de LED de ánodo (+)

Parte inferior LED izquierdo:
Emisor de Q7 rojo al ánodo del LED de rojo (+)
Emisor verde Q8 a verde LED ánodo (+)
Azul Q9 emisor a azul de LED de ánodo (+)

LED abajo a la derecha:
Emisor de Q10 rojo al ánodo del LED de rojo (+)
Emisor de verdes Q11 a verde LED ánodo (+)
Azul Q12 emisor a azul ánodo (+)

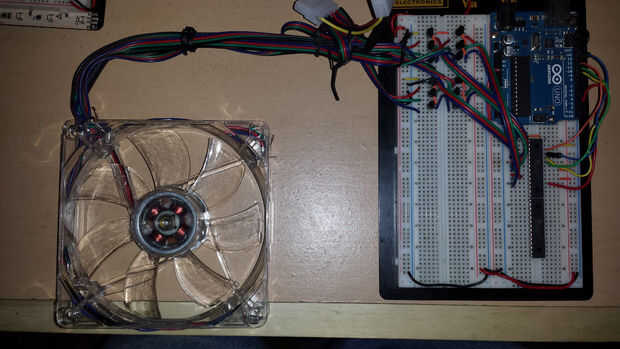

El circuito se hace ahora! Bastante simple. Su un circuito muy fácil replicar muchas veces. Para agregar más fans, simplemente pone otro 5940 - conectan los pines mencionados - y el 2 º ventilador de alambre exactamente lo mismo. La ventaja de tirar nuestros 5 VDC de la fuente de alimentación ATX - es que sabemos que nuestras fuentes ATX pueden manejar grandes corrientes si decidimos ampliar a LEDs de potencia mayor o simplemente desea agregar más - no tendrá que preocuparse por cargar el Arduino 5vdc lineal regular y riesgo de dañar nuestro Uno.

Como se mencionó anteriormente - tanto planeo un UV PCB grabado Instructable, así como un 3d impreso caja proyecto Instructable para seguir este proyecto, que representa cómo grabar tu propio PCB (para este diseño) y cómo imprimir también un recinto para el proyecto.

Pasar a la siguiente sección, programación - vamos a ver algunos de los beneficios de abordar individualmente cada LED.
