Ventilador de la CPU Hack - LEDs RGB - Arduino y TLC5940 (1 / 7 paso)

Paso 1: 120mm Fan preparación

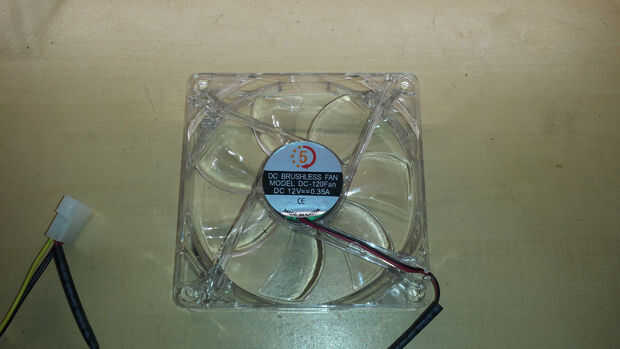

El primer paso es preparar el ventilador a la instalación de los LEDs RGB que se reemplazo con el aburrido color único proporcionado. Para el ventilador, he utilizado un ventilador de eBay genérico - para 5$ (con el envío libre).

Son bajos costo, fácil de trabajar y operar bastante reservado. Los LEDs son muy fáciles de acceder, quitar y reemplazar. Muchas veces, al comprar los fans, no se menciona qué tamaño del LED es que proviene del OEM del fabricante. Mis fans vinieron particularmente con LEDs de 5mm verde - corriente y caída de tensión será en algún lugar entre 2 o 3vdc en 30 mA (máximo).

Por suerte, tuve 5mm RGB LED cathode(-) común poniendo alrededor de proyectos anteriores. Son una terrible calidad LED, pero son grandes para prototipado porque son tan asequibles. Lo encuentras a granel en eBay - creo que la mina vino 10$ para alrededor de 100 de ellos. A veces, incluso se encuentran en el estilo de "sombrero"--o el amplio ángulo de visión de máxima dispersión de luz. Esto es para porque la luz se "lanza" alrededor más que los tradicionales LEDs direccionales. El estilo de sombrero no encajan firmemente en los zócalos de LED del ventilador, así que el pegamento puede ser necesaria si usted elige el ángulo de visión amplio LED.

Identificar y eliminar LEDs

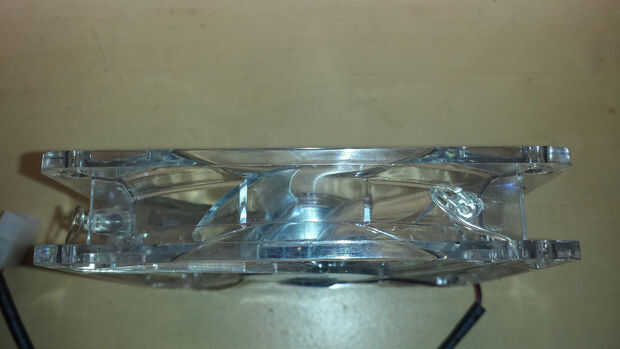

Comenzar por identificar los cuatro LEDs de su ventilador, situado en cada esquina. Habrá un lo + (rojo) y - cable (negro) va a cada diodo (LED) de la PCB.

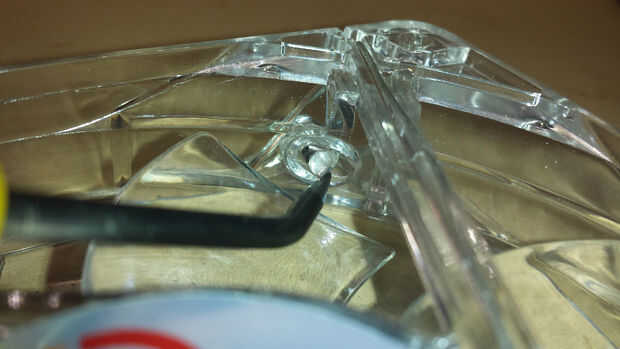

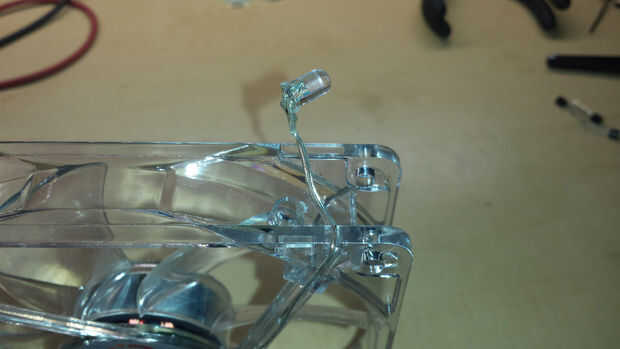

-Tome una pequeña selección, sonda o un destornillador para empujar suavemente el LED de la toma - desde el interior del ventilador empuja hacia fuera. Colocando la punta del objeto puntiagudo y colocar en el centro del LED y empujando hacia afuera. El LED debe ligeramente hacia fuera muy fácilmente.

-Repita este proceso y quite todos los 4 LEDs.

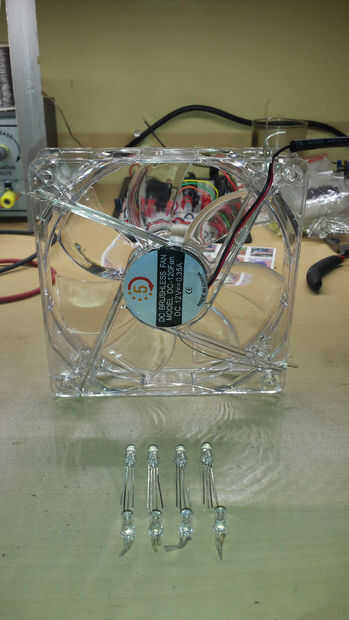

-Clip los LEDs apagados dejando suficiente longitud de cable para utilizar potencialmente los cables desde el ventilador si decidimos. También dejar suficiente longitud de cable viene de los LEDs para utilizarlos si requerimos para cualquier proyecto futuro: no queremos que sea un desperdicio!

Con el solo color LED eliminado, debe tener cuatro vaciar 5 mm enchufes, uno en cada esquina. Estos zócalos son donde nos estará poniendo los LEDs RGB. Pero, no les todavía. Tenemos que preparar los LEDs para la instalación. No queremos hacer ninguna soldadura en las proximidades del ventilador de plástico. Permite pasar al siguiente paso y preparar los LEDs y el mazo de cables.
