Velocímetro de LED (2 / 3 paso)

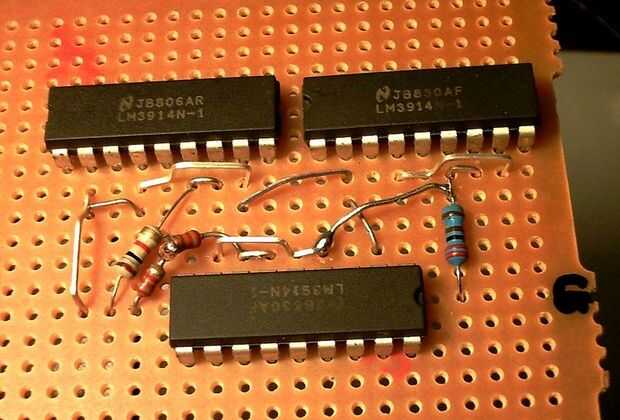

Paso 2: Construir el circuito

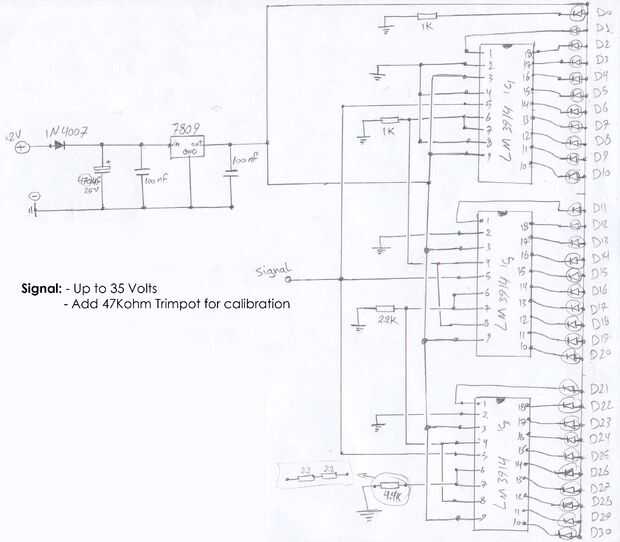

Adjunto los esquemas de circuito

12 voltios: de batería de coche
Tierra: Chasis de coche
Señal: el sensor "motor paso a paso" de

El Pin de 5 No de LM3914 puede soportar hasta 35 voltios de entrada. He añadido un potenciómetro de ajuste del potenciometro de 47 K ohm en serie con la entrada de señal de calibración
Calibración se realizó utilizando GPS equippied teléfono móvil para obtener la velocidad del coche

::: Lista de componentes::::
Circuitos integrados:
3 controlador de pantalla x LM3914 esto es conducido. Cada uno puede conducir 10LEDs en cualquiera modo como este modo proyecto o punto de la barra. Conmutación entre ambos modos se puede hacer, más instrucciones en la hoja de datos.
regulador de voltios 1 x 7809 (salidas de + 9 Volts)

LEDs:
31 LEDs de cualquier color que desee. He usado unos blancos brillantes. Puede utilizar algunos verde, otras amarillas y algunos rojo para la zona roja. DEBE utilizar unos brillantes si vas a poner cubiertas de papel sobre los LEDs o que van a ser simplemente invisible
El primer LED está continuamente encendida mientras los + 12V fuente está conectada. Los 30 restantes serán iluminadas por una medida que aumenta la velocidad del motor. No conectar el primero de ellos por el camino

Diodos:
1 x 1N4007

Resistencias:
2 x 1 Kohm
3 x 2.2 Kohm

Condensadores electrolíticos:
1 x 470 µFarad 25 voltios (μ = micro)

Condensadores de polipropileno:
2 x 100 nF (nano)

::: Lista de otras cosas que usted necesita::::
Equipos de soldadura
Multímetro digital
Placa de circuito
Cables de
Disipador térmico de aluminio
Mucha paciencia
