Velocímetro de bicicleta "Analógico" (5 / 5 paso)

Paso 5: Escala y velocidad máxima

Cuando se muestre la velocidad en pantalla lcd digital puede sólo mostrar cualquier velocidad ahí, sólo escribir el número y es, pero con un velocímetro analógico físicamente está limitadas por el tamaño o su escala.

En el código encontramos que una variable llamado maxSpeed, este número representa la velocidad cuando la aguja está en el extremo de la escala y la pantalla no puede mostrar cualquier velocidad. Si usted va más rápido que esto el led se encenderá, lo que significa que probablemente usted debe elegir un valor más alto.

En mi caso que decidí usar 36 km/h, es una velocidad que generalmente no logro mientras viajaba en la ciudad, y que si la aguja está en la primera marca que soy a 9km/h, en el segundo a las 18 km/h y en la tercera a las 24 km/h. No incluir ningún número en mi escala por lo que puedo cambiar mi velocidad máxima en cualquier momento.

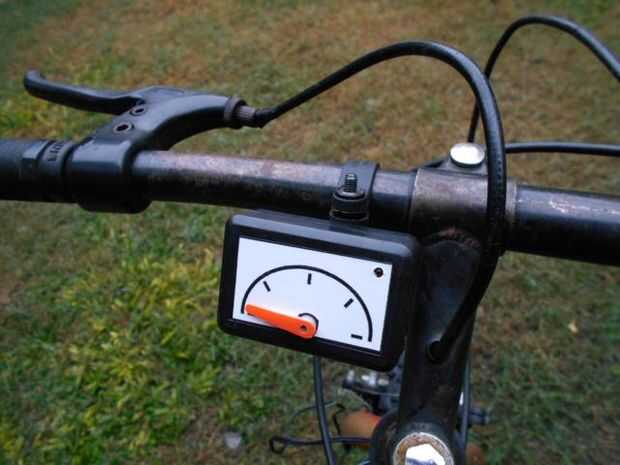

Para terminar este proyecto imprimir la escala de la imagen (de cualquier diseño propio), pegamento en la parte superior y luego pegar una aguja de color brillante en el eje del servo.

Últimas palabras

Espero que les haya gustado este instructable, es mi primer proyecto usando y arduino.

Soy de Argentina y estaré encantado si me dejas saber cualquier error de gramática que encontrará.

Bruno.
