Velocímetro de bicicleta "Analógico" (3 / 5 paso)

Paso 3: caso

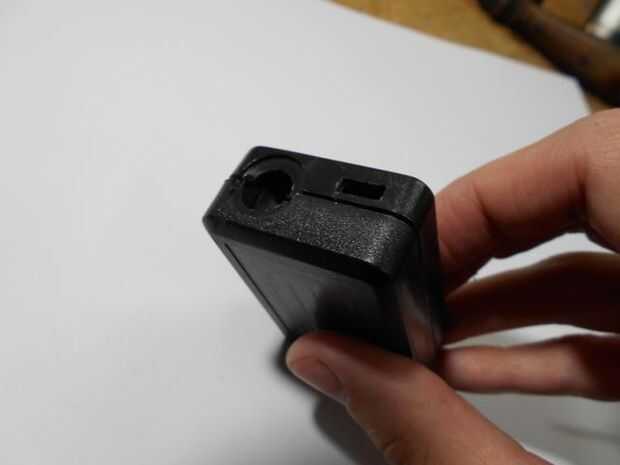

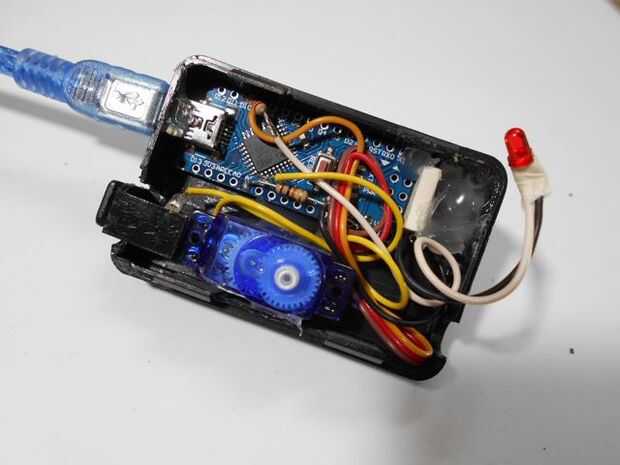

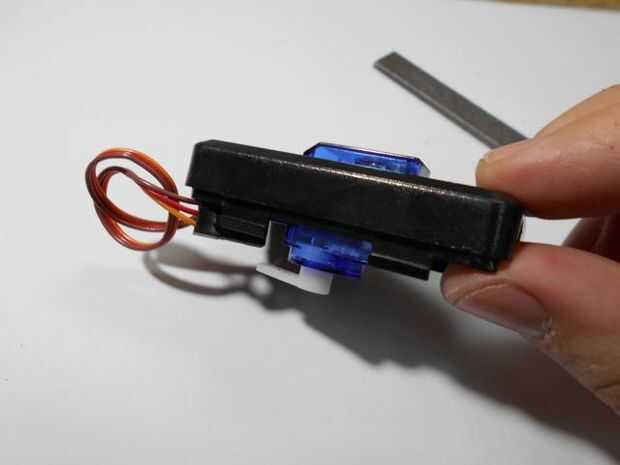

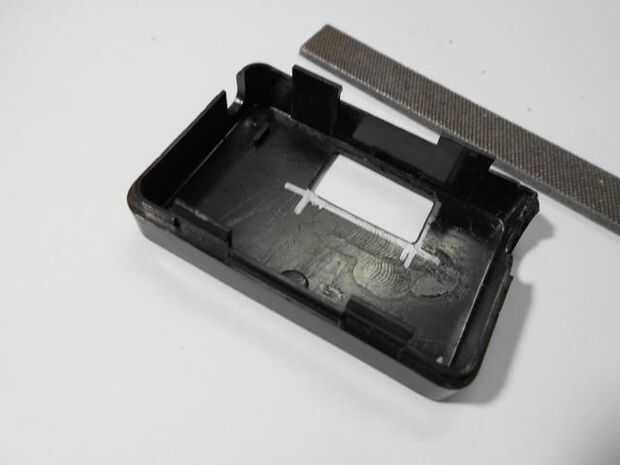

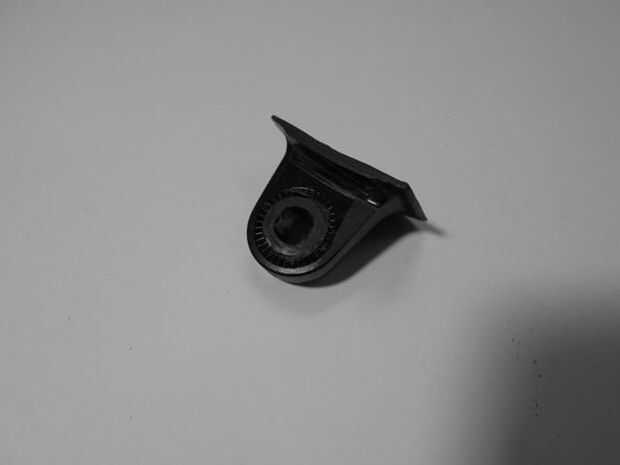

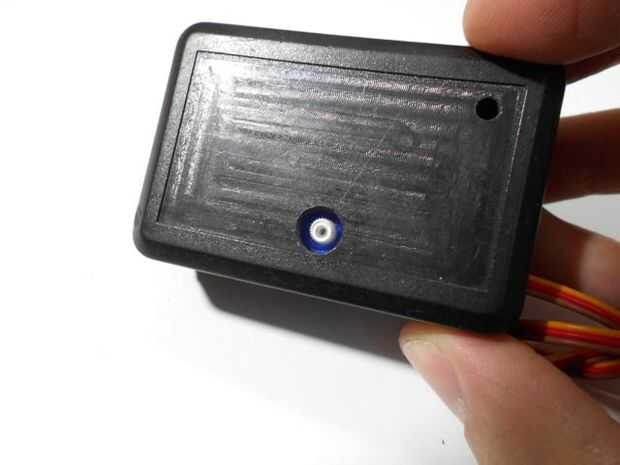

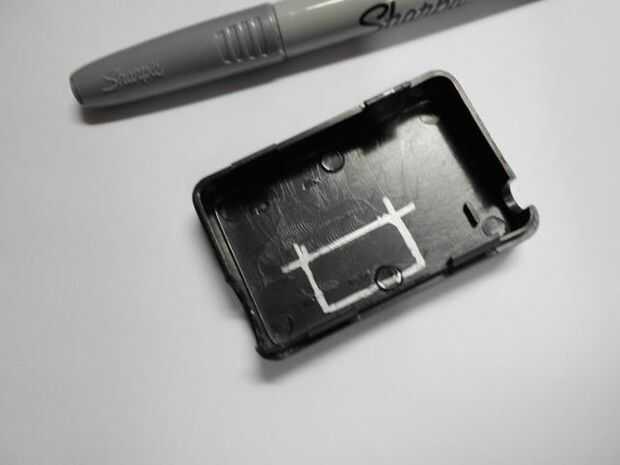

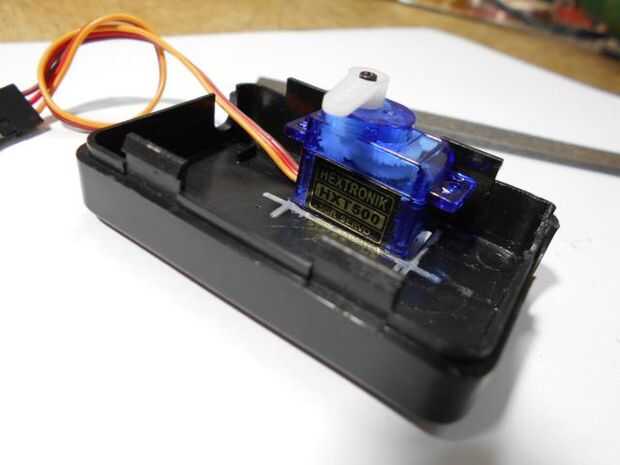

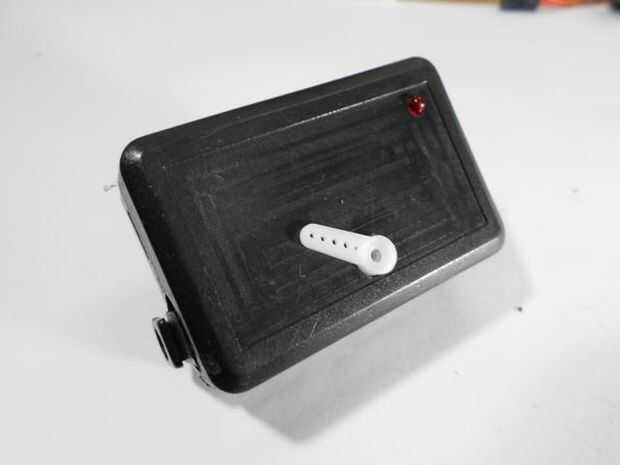

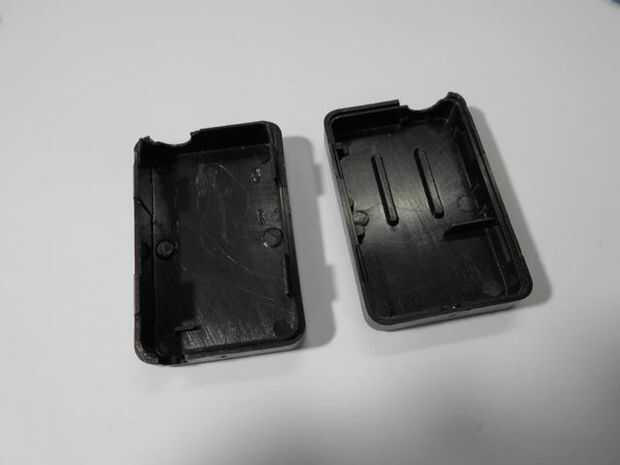

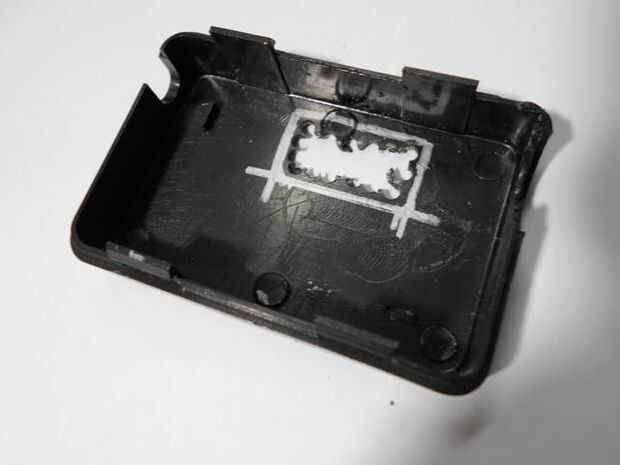

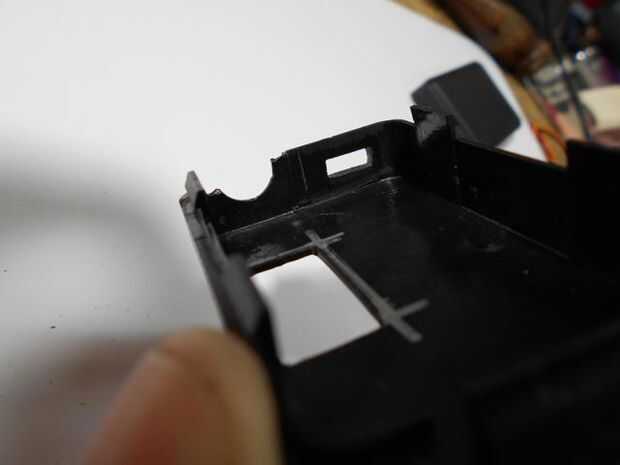

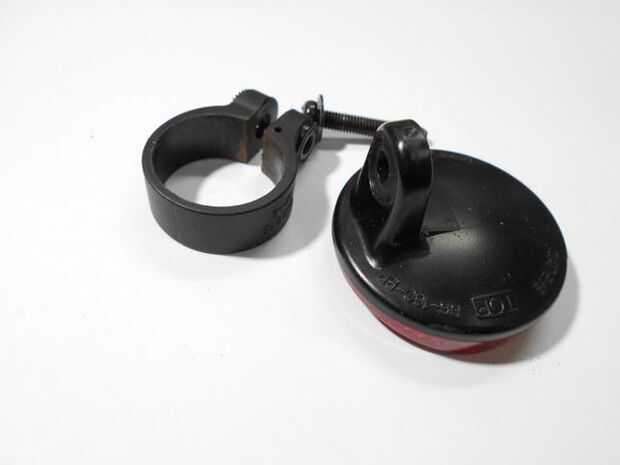

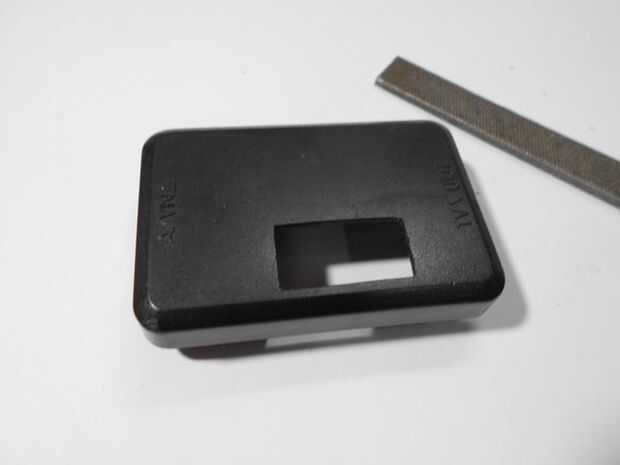

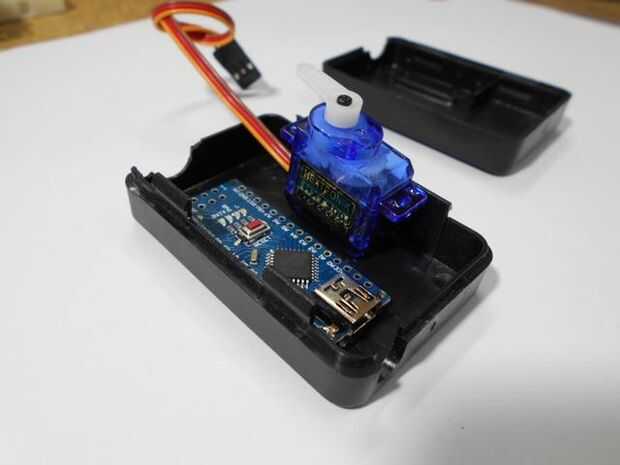

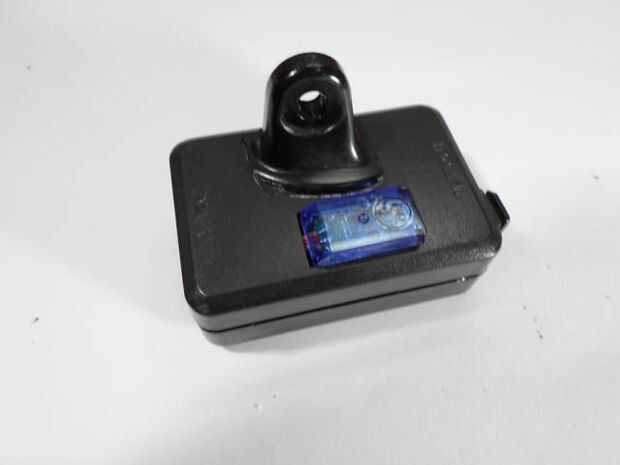

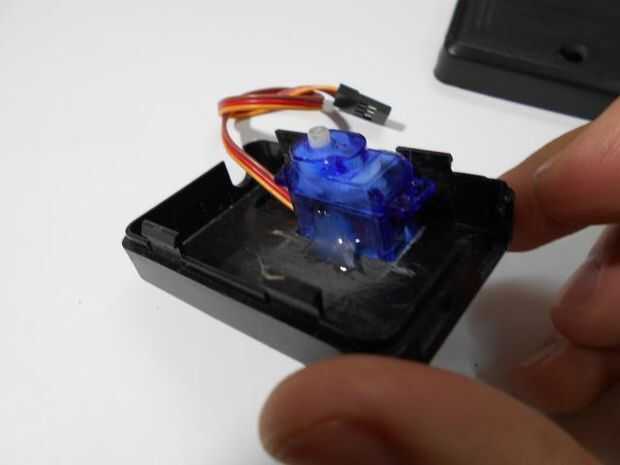

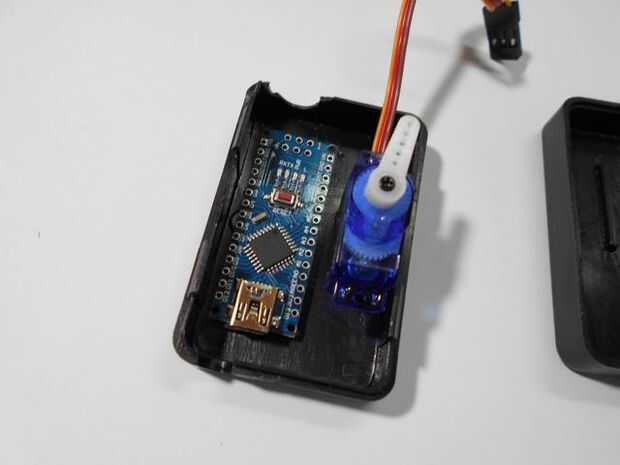

Presione los lados de la caja y se abrirá. Asegúrese que su arduino y servos dentro de la caja. El servo no se ajusta verticalmente para que la parte posterior de la misma debe estar fuera. Sorteo y Plaza en el cuadro para el corte, tiene que ser cerca de la parte inferior y un poco al lado así que el eje del final de servo en el centro de la caja. Para cortar este orificio acabo había hecho un montón de agujeros con un taladro y había terminado para arriba con un archivo. También debe hacer un agujero para el conector usb del arduino, para el led y para la caña el conector del interruptor. Coloque todo dentro y aplicar un poco de pegamento caliente para mantener todo en su lugar. Para el acabado de cortar la parte posterior de la luz y pegamento a la parte posterior de la corredera.
