Velocímetro de B-Daman (5 / 6 paso)

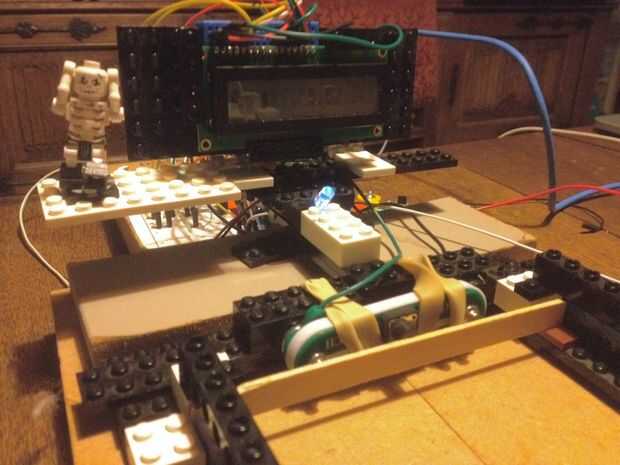

Paso 5: La pantalla LCD

Antes de agotarse y comprar una pantalla, cavar alrededor en su sótano. Usted puede ser capaz de encontrar una pantalla de LCD Hitachi 2 x 16 o 16 x 1 en una vieja impresora o fax, cámara de vídeo o incluso juguetes. Si tiene 16 pines, más probable es que es un Hitachi. Debido a estas cosas podrían exhibir mensajes simples en Kanji o ascii, fueron en la electrónica de todo el mundo durante muchos años. Un poco de presión aplicado y un soldador pueden aportar nuevas opciones de visualización a tu Arduino de la pila de basura.

¿Ahora bien, si has mirado en el circuito de arriba y pidió "un potenciómetro variable? ¿De veras?" Quiero ahorrar algo de tiempo. Realmente. Sin él, no se puede ajustar el contraste en la pantalla, y que es muy esencial. Usted puede tener un circuito de trabajo y una pantalla en blanco. Sin bote para ajustar el contraste, no verás nada en unas condiciones de luz. Nuestro habían aprisionado de nuestro kit de SnapCircuits otra vez, pero hacer cualquier vieja olla rescatados 10 ohmios.

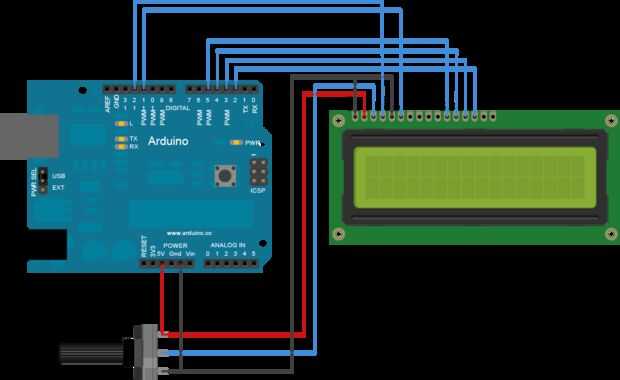

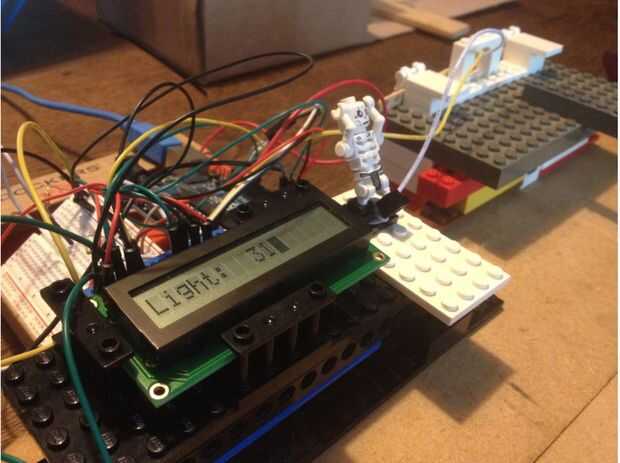

Como en el diagrama que desea conectar:

Pin RS del LCD para pin digital 12

Pin Enable del LCD para pin digital 11

D4 LCD pin a pin digital 5

D5 LCD pin a pin digital 4

D6 LCD pin al pin digital 3

LCD D7 pin al pin digital 2

Pote de 10K a + 5V y GND, con limpiador de salida con conector de VO de pantallas de LCD (pin3).

(No se muestra en el diagrama de arriba, pero si ejecutas un cable de + 5 voltios en su protoboard al pin 15 en la pantalla LCD que te enciende la luz de fondo, que ayuda a ve la pantalla en la noche si tienes un sueño de B-Daman-over).
