Velocidad variable del ventilador con circuitos de presión, equipo de Kano (2 / 4 paso)

Paso 2: Construir el circuito del ventilador de velocidad regulable

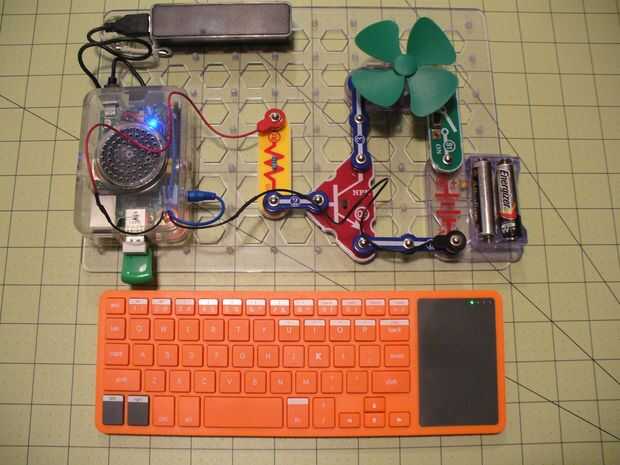

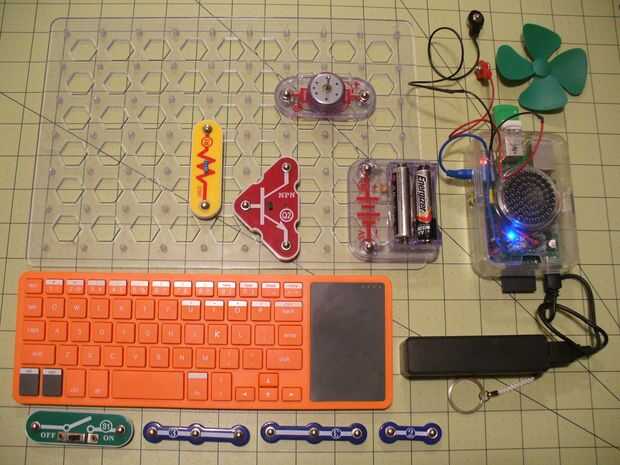

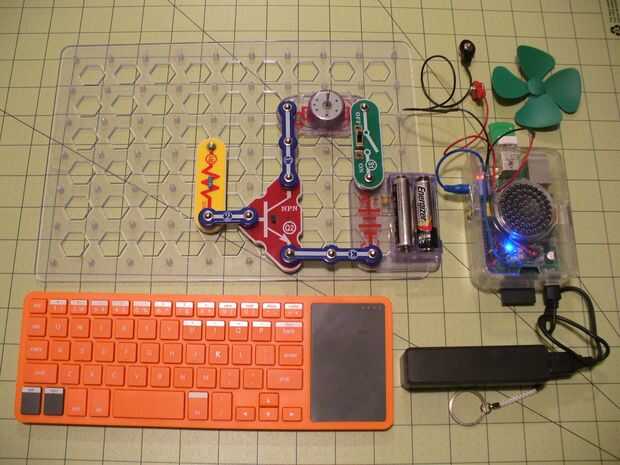

El circuito es realmente bastante simple. No queremos conectarlo directamente a la frambuesa Pi ya que esto podría provocar que el Raspberry Pi restablecer (o peor). El cable de presión circuitos puente negro está conectado al pin 9 (tierra) en la Raspberry Pi y a la terminal (-) en el bloque de batería rápido de circuitos. El cable rojo del broche de presión circuitos puente está conectado al pin 11 (GPIO17) en la Raspberry Pi y a la resistencia de 100 Ohm (que está conectada la base del Transistor de NPN). Va a utilizar el transistor como un interruptor electrónico. Cuando pin 11 a alto (3.3 voltios) enciende el transistor y corriente puede fluir a través del circuito y girar el ventilador. Cuando pin 11 a bajo (0 voltios) desconectará la corriente y no corriente fluirá a través del circuito y el ventilador dejará pronto de vuelta.

De manera que el transistor funciona como el interruptor de presión deslizante circuitos--cuando el interruptor está abierto ninguna corriente fluirá y cuando el interruptor está cerrado corriente fluirá a través del circuito. Las ventajas son que no estamos conectando pin 11 directamente al motor (que puede causar más de unos pocos problemas en la Raspberry Pi) y nosotros podemos encender el transistor y de muy rápido, digamos, 100 veces un segundo. Usted no podía cambiar el interruptor de encendido y apagado rápidamente!

Para averiguar cómo los transistores funcionan usando circuitos de presión véase mi artículo en ciencia 2.0
