ValveLiTzer Redux (1 / 11 paso)

Paso 1: El caso

he decidido crear un caso muy singular para este pedal. Es más o menos en la forma de una figura-8, con la sola válvula hizo hincapié en la parte superior. El caso sí mismo se hace de dos capas de contrachapado de abedul ruso grosor de 17mm - una clase muy especial de capas con 13 capas. Su perfil lateral es único y muy atractivo (OMI).

Placas de aluminio se fijan en la parte superior, proporcionando una superficie estable fuerte para montar los interruptores, tomas y macetas. El aluminio está grabado con los nombres de los distintos componentes.

La parte inferior del pedal está hecha de plástico de policarbonato (enarenado) difusa, que es iluminada desde el interior por LEDs.

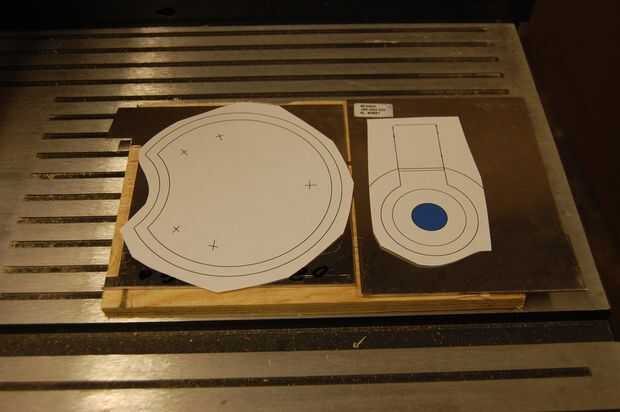

Empecé dibujando el caso en Adobe Illustrator. Utilizando el diámetro de la válvula como punto de partida, dibujaba círculos y arcos en consecuencia hasta que surgió el diseño a continuación. Hay unos cortes concéntricos visibles, que indican los distintos perfiles de las piezas. También Marque las ubicaciones de los distintos componentes que se montaría en la parte superior.

Luego trabajé una plantilla separada del texto que finalmente sería grabado en el aluminio. Elegí una fuente que coincidió con la estética del caso - puede utilizar prácticamente cualquier fuente en el mundo mediante el método de grabado!
