ValveLiTzer Redux (9 / 11 paso)

Paso 9: cableado

Are you handy with a soldering iron? Buena! Esto sólo será un poco complicado.

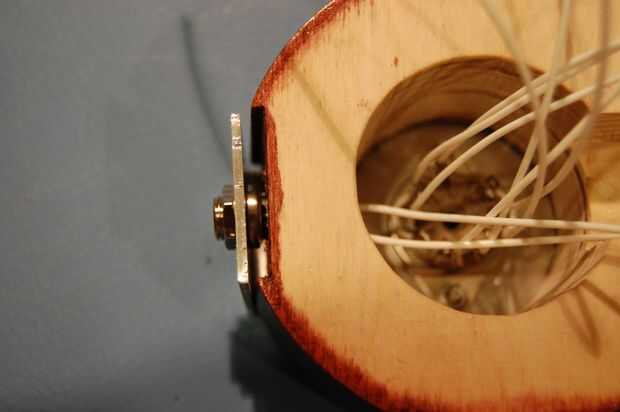

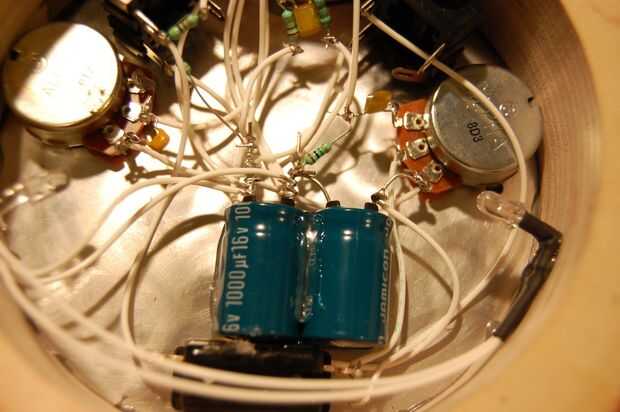

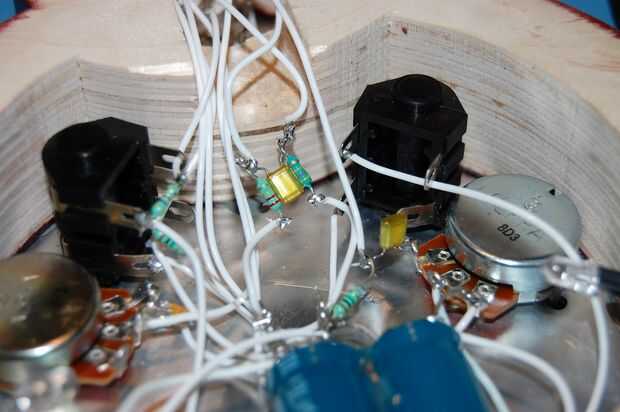

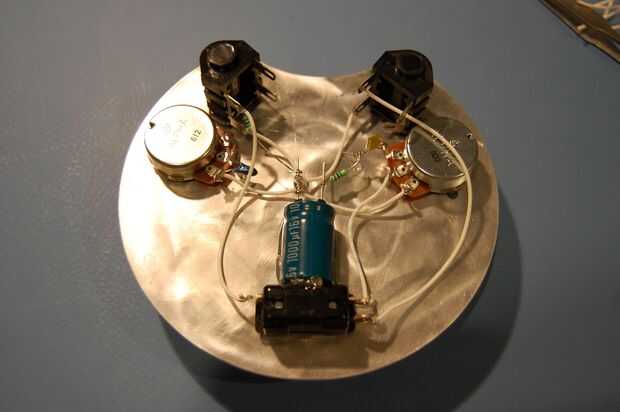

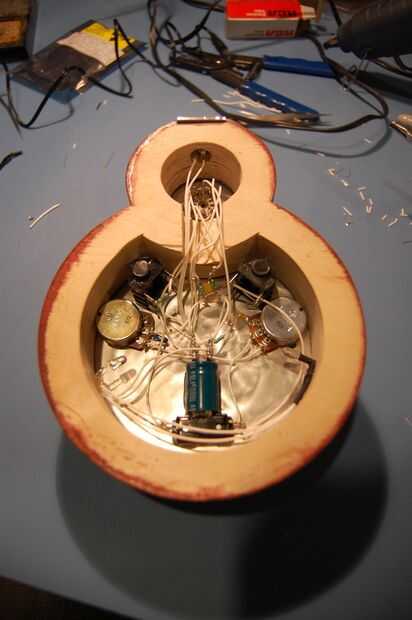

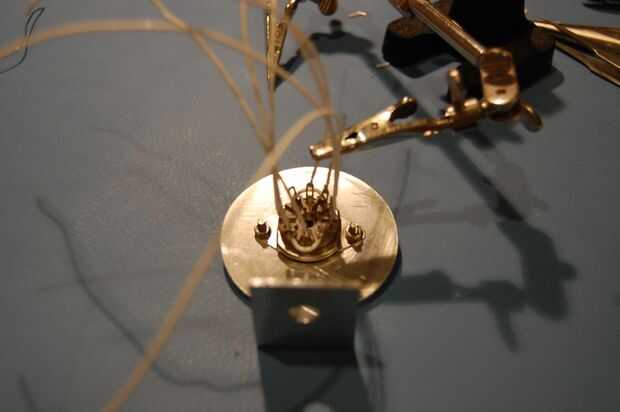

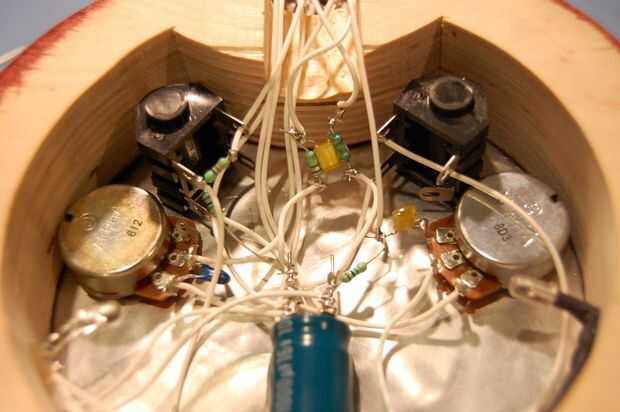

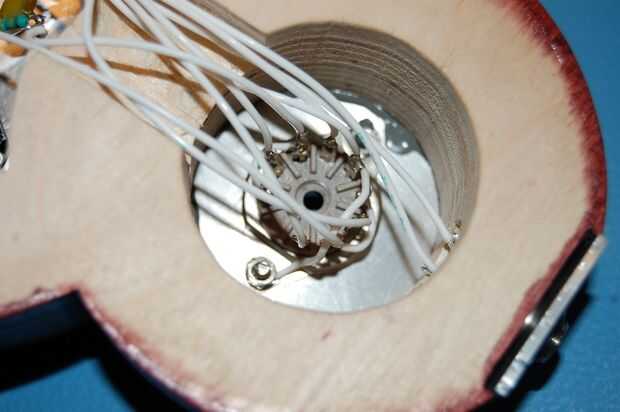

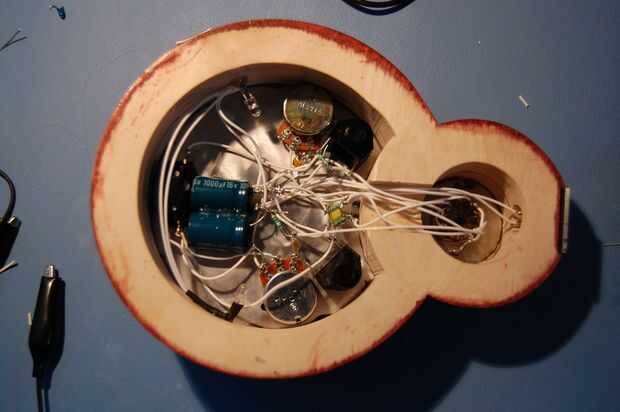

No usé perf board o placa de circuito. En cambio, solo soldar componentes en la posición más eficiente, asegurándose de no cruzar los cables. Siga el esquema y soldar cada pieza en su lugar. Use alambres de corte a la longitud cuando sea necesario. Usé alambre AWG teflon cubierto 24, es muy agradable de utilizar.

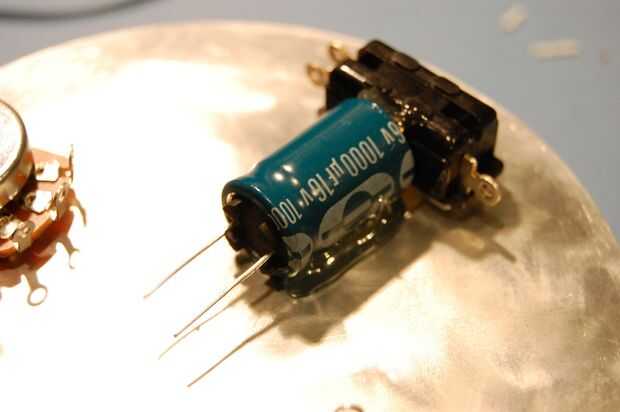

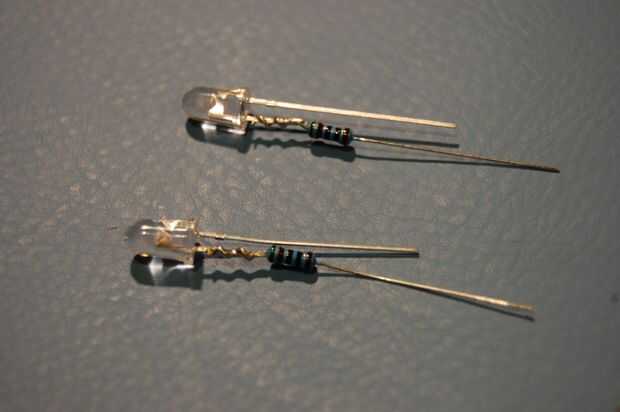

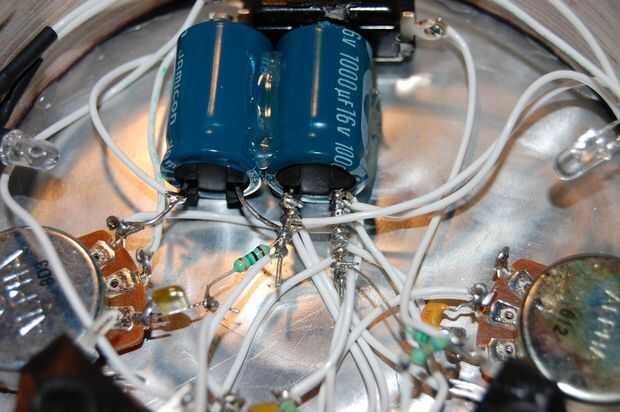

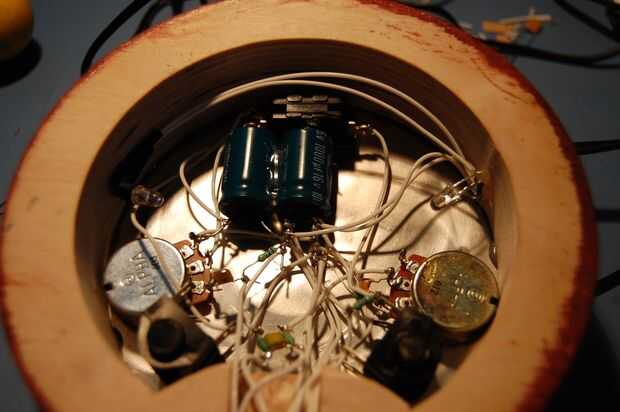

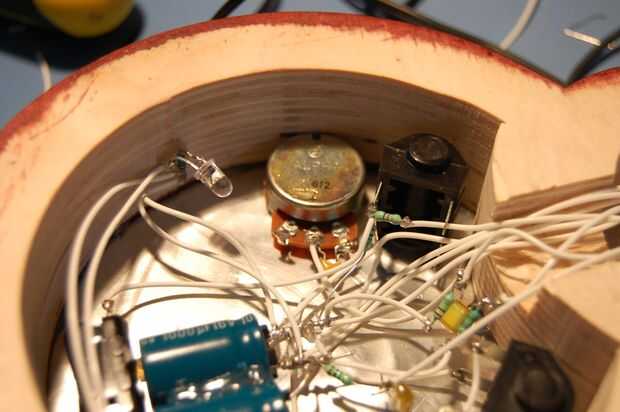

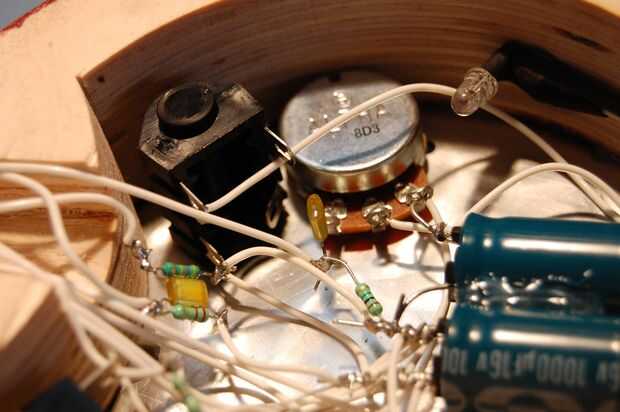

Además el esquema original, he añadido algunas piezas de mi propia. Soldado dos condensadores 1000uF de energía a tierra, para ayudar a la fuente de alimentación del filtro. También he añadido dos LED azul brillante con resistencias de limitación actuales. Los LED de hacer que la caja se ilumine desde la parte inferior.

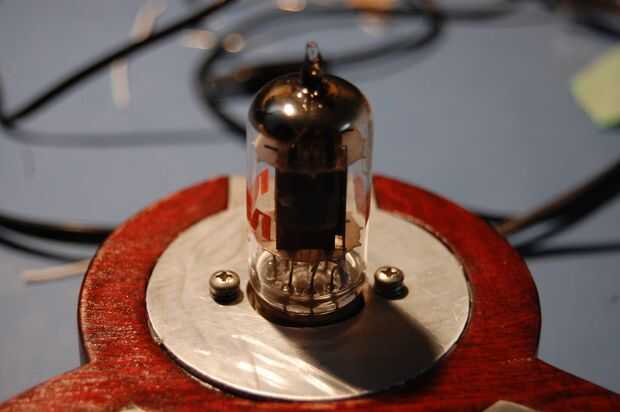

Triple-revise tu cableado, vuelva a enchufarlo sin el tubo instalado. El LED debe brillar. Si no, has cometido un error. Ir y arreglarlo. Una vez que estés satisfecho, enchufe en el tubo y enciéndala. El tubo deberá brillar débilmente.
