Utilizando el IPC para la encriptación inalámbrica con Galileo Intel (7 / 10 paso)

Paso 7: Esquema de demostración de MSP430

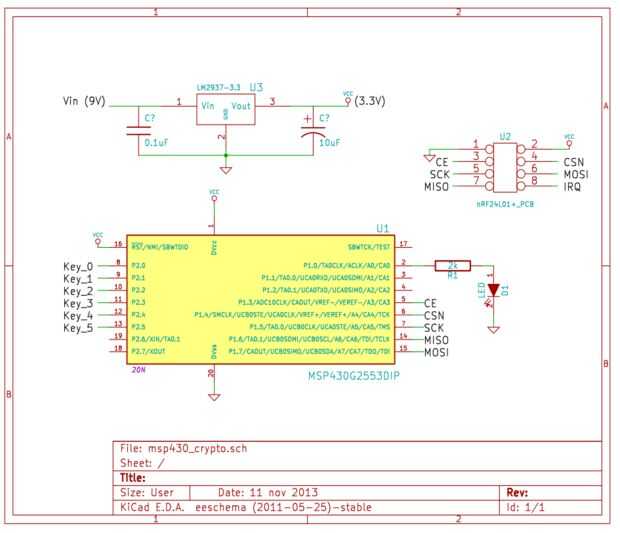

La imagen de arriba es el esquema para la Junta creado con KiCad. Si tienes los cables de puente mujer puede evitar tener que soldar cables para desnudo encabezados como debía.

Las conexiones siguientes deben hacerse entre el segundo nRF24L01 y Galileo (pinout similar a Arduino Uno):

Función Galileo patillas nRF24L01
CE            6                    3
CSN           4          4
SCK 13 5
MISO 12 7
MOSI 11 6
3,3 v n / 2
GND           n/a        1
