Paso 1: Prepárese la sus herramientas y la parte

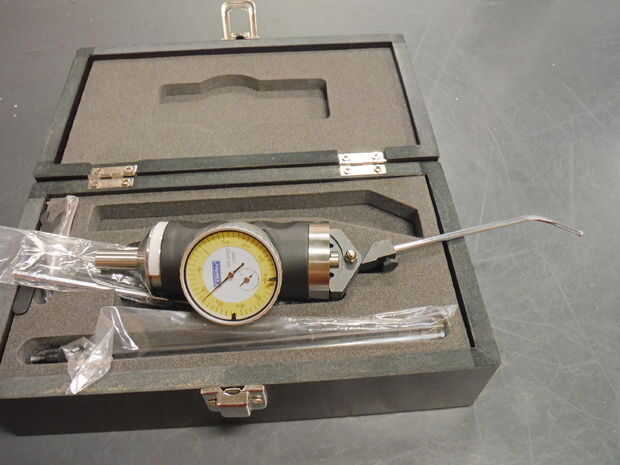

Obtener el indicador de fuera de la caja e instalar el brazo apropiado. Generalmente hay un surtido dentro de la caja, algunas son directamente algunas curvas y generalmente vienen tres tamaños diferentes. También es una galga articulado utilizado para centrar alrededor de marcas de punzón.
En este caso usé el brazo curvado más corto porque la pieza era bastante alta y la rodilla del molino sólo cayó tanto. Con la herramienta llave, en el caso, fijar y apretar el relleno en su lugar. Ver primera foto
Seleccione una tirada de R8 buena conocida e instalar en el husillo como usted utilizaría un ejercicio regular. Desbloquear el eje para que gire libre. Seleccione una broca pequeña o un grifo con un extremo puntiagudo. Chuck en.
Utilice un bloque en V y la parte de la tirada en la prensa bien lista para trabajar a máquina (ver segunda foto). También se puede utilizar una tabla giratoria a la parte en la tirada, o un portapinzas. Una vez indicada la parte no puede apretar más mover y bajar a cero absoluto que se estableció en X e Y. Así que hacerlo bien en este momento.
Traer la parte debajo de la punta señala lo más cerca posible al lugar deseado que desee indicar el centro de.

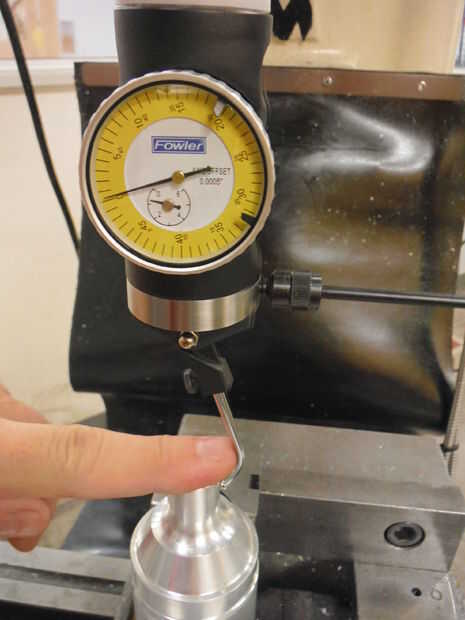

El rango del indicador es bastante estrecho por lo que necesita para acercarse. Ver segunda foto. Una vez cerca, tome el taladro o lo que utilice y el indicador de lugar de la tirada (ver figura 3). Ajustar el brazo y asegúrese de que está en firme contacto con la superficie de la pieza. Escoger una parte que es bastante suave de la bola en el extremo de la sonda tiene un tiempo fácil deslizamiento sobre. Levantar el punto de contacto ligeramente varias veces y asegúrese de que se trata bien y la aguja del dial indicador está siempre en el mismo punto. Vea la imagen

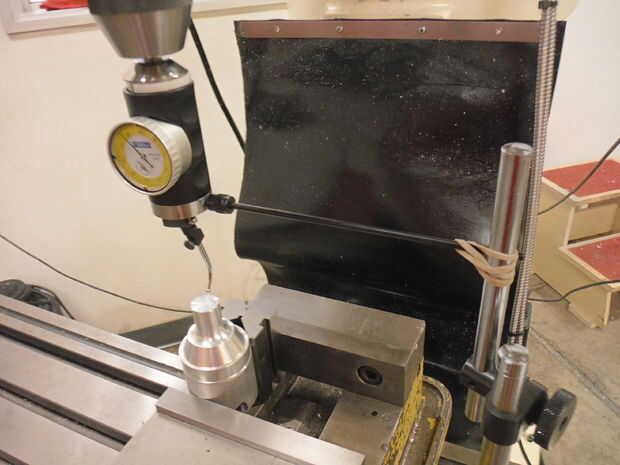

Atornille bien el brazo de parada en el cuerpo de la esfera. Puede utilizar frontal derecho o izquierdo o espalda. Yo prefiero la derecha, como en la imagen. Establecer una base magnética con el brazo hacia arriba (ver tercera imagen) y descansar el brazo contra él, evitando así la rotación del indicador. Ayuda a brazo seguro con una banda elástica.
