Uso de LEGO MINDSTORMS RCX Sensor de luz con Arduino (programa con Visuino) (2 / 12 paso)

Paso 2: Conecte el Sensor de luz

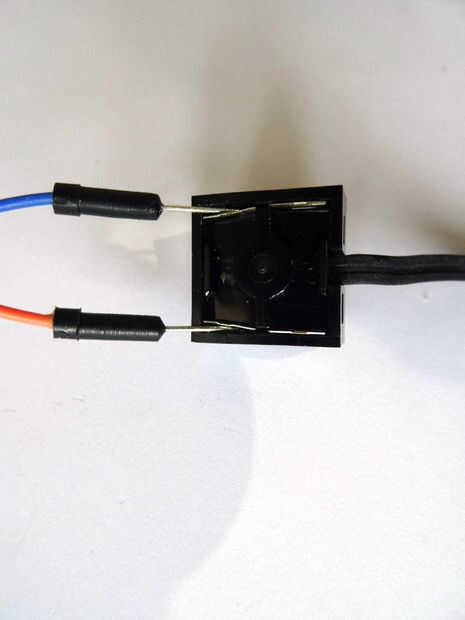

  1. Conectar 2 cables a los 2 strips(plates) de metal en la parte inferior del bloque LEGO de conexión eléctrica como se muestra en la (foto 1)
  2. Conecte el cable solo desde el sensor al Arduino tierra como se muestra en la (foto 2)

Arduino UNO:

  1. Conecte el segundo cable al pin de Arduino analógico 0 (en el Arduino UNO analógico 0 y Digital 14 son el mismo pin) (foto 3)

Arduino MEGA:

  1. Si usa Arduino MEGA como en mi caso, dividir al segundocable a 2 hilos. Puede utilizar un cable hembra hembra como lo hice o una protoboard

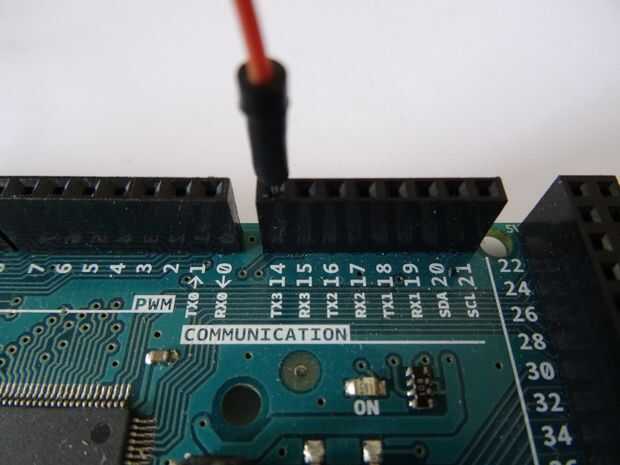

  2. Uno de los cables de split Conecte al pin 14 Digital como se muestra en la (foto 2)

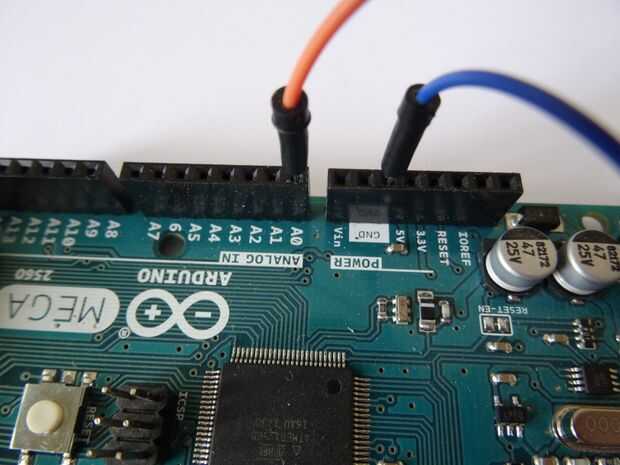

  3. Conectar el otro al pin analógico 0 (foto 3)

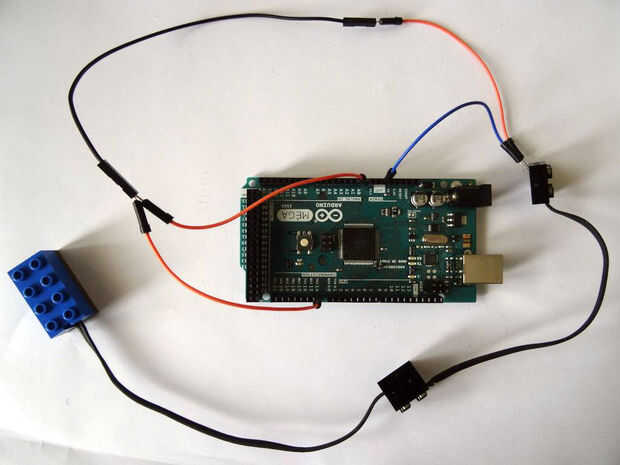

Se puede ver conectado el Arduino MEGA (cuadro 4). En mi caso usé un LEGO de alambre por lo que yo puedo experimentar fácilmente con diferentes sensores de repuesto. Esto no es necesario para este proyecto, por lo que puede conectar directamente al sensor sin cable adicional.
