USB3 Express tarjeta poder fijar

este es un buen ayudante para todo el mundo tratando de usar un controlador de tarjeta express usb3 con discos duros de autobús accionado.

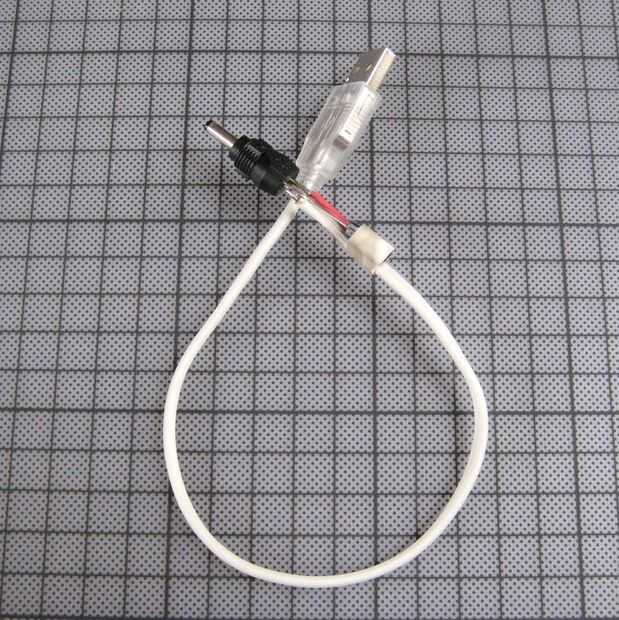

A veces la ranura tarjeta express no proporciona suficiente jugo para funcionar el autobús encendido dispositivos y la solución proporcionada por el fabricante requiere una fuente externa de alimentación impediría uso móvil, subió con este cable para agregar energía adicional de uno de los puertos usb regular.

Por experiencia sabía que el construido en usb puertos de mi laptop son capaces de ejecutar discos duros y unidades externas de dvd/blueray. Para evitar la sobrecarga en el puerto usb en el momento de impulsión spinup, he añadido un condensador al lado de la clavija que va en la tarjeta expresa de usb3.

Necesita un enchufe de conexión el poder entrada de la tarjeta USB3 Express.
Además un enchufe USB y un Cable o cortar un cable USB y utilizar la mitad de ella. Wikipedia tiene el pinout, o medida si se puede.
Por último un condensador que puede manejar los 5 voltios, he usado un 100uF que literalmente estaba ahí en mi escritorio.

Tenga en cuenta que el condensador es sensible sobre polarity. Puede enchufar el cable en una fuente de alimentación USB en primer lugar, en vez de freírlas potencialmente el puerto USB de su ordenador.

La polaridad del enchufe es también un problema cuando el fabricante no proporciona esta información en algún lugar de la tarjeta. El perno es generalmente caliente, pero se deben medir para asegurarse de que hay algo positivo que viene del pin (puede ser menos 5v entonces por un diodo dentro) y que el contacto externo es GND.

Este sería el orden aconsejado en que conectar su hardware:

1. Instale la tarjeta Express USB3. El equipo debería indicar una vez que la tarjeta se inicializa y carga el controlador.
2. Conecte el cable al puerto USB de su ordenador portátil. Esto permite que el condensador en cargarse antes de ser conectado a la carga.
3. Enchufe el cable en la tarjeta expresa de USB3.
4. Conecte el disco duro a la tarjeta USB3.
5. ¡ disfruta!
