USB Powered LED articulado lámpara (7 / 11 paso)

Paso 7: Montar el resto del brazo

Necesitarás las piezas de dos brazo final, medianas tornillo y tuerca, un perno corto (3/8), un pasador largo (aproximadamente una pulgada) y dos de los triángulos.

Tenga en cuenta que los triángulos tienen dos agujeros más pequeños y un agujero más grande. Los agujeros más pequeños son para los pasadores de alambre de 14g y el agujero más grande para el tornillo de máquina.

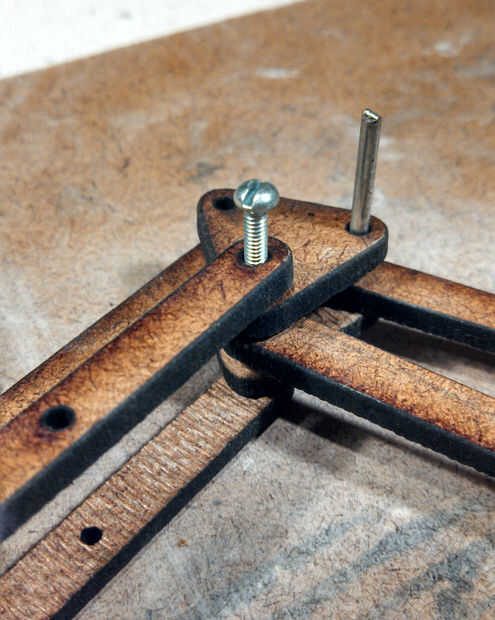

Alinee las piezas como se muestra, el pedazo de brazo largo con 6 agujeros va en la parte inferior (más cerca de usted), la pieza del brazo sin los agujeros extra va en la parte superior (más lejos de usted). Sería más fácil mirar la segunda foto para ver la situación de cada agujero de perno y tornillo.

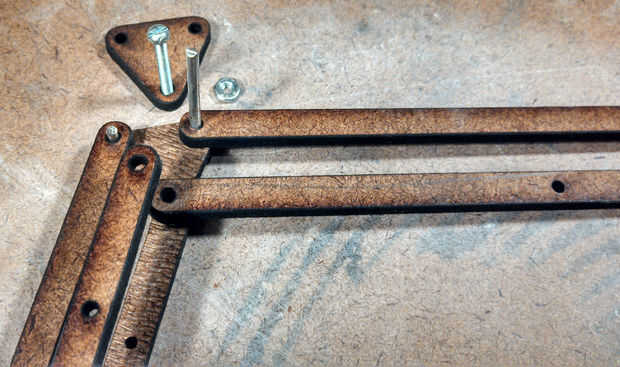

En la segunda foto se puede ver el tornillo pasa a través de la:
pedazo de seis hoyos desde el eje de la lámpara
gran agujero en triángulo
nueva pieza de seis hoyos que lejos del centro
gran agujero en triángulo
pedazo de seis hoyos de hub

El pasador corto pasa por el pedazo de brazo con sin agujeros adicionales desde el eje de la lámpara y enclavamientos con los orificios correspondientes de los triángulos
El perno más largo no hace lo mismo en el nuevo "ningún pedazo de agujero extra" pero debe estar centrado para que sobresalga hacia fuera a cada lado de la articulación.
