Paso 5: El centro conjunto de la lámpara
Se necesita (Revise las etiquetas en la imagen del patrón)
1. la primera de las piezas de brazo largo se muestra en el patrón (idéntico a la cuarta pieza de brazo)
2. la 4 ronda de rectángulos acorralados con recortes cuadrados
3. la 1 pequeño redondeado cuadrado con poco gancho colgando de la parte inferior y el mismo recorte cuadrado como el anterior
4. los 3 rectángulos con agujeros centrados (ubicados dentro del círculo en el patrón)

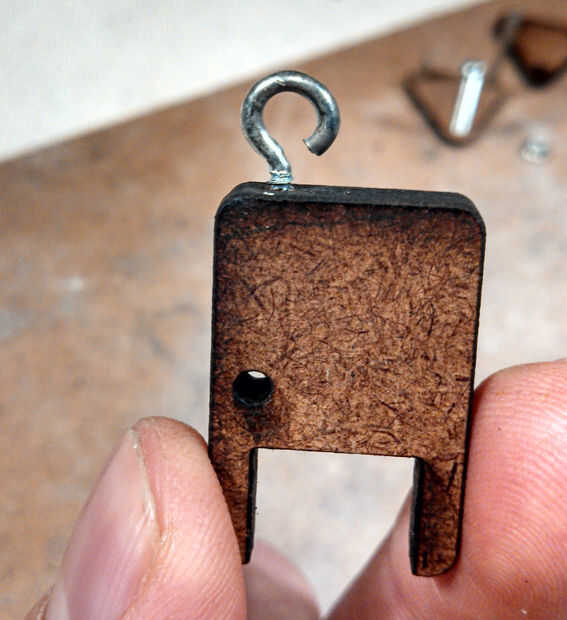

Mira la segunda foto (Nota: no agregue los rectángulos centro agujereado ('4' de la etiqueta hasta el final!)
Los 4 rectángulos redondeados (etiqueta '2') deben ser apareados juntos y puso hacia fuera como se muestra:
-deben ser los dos con 2 agujeros en la parte superior, espejo entre si, deben ser los dos con un agujero en la parte inferior. Sugiero pegar estos pares juntos en primer lugar, asegurándose de que están alineados perfectamente.

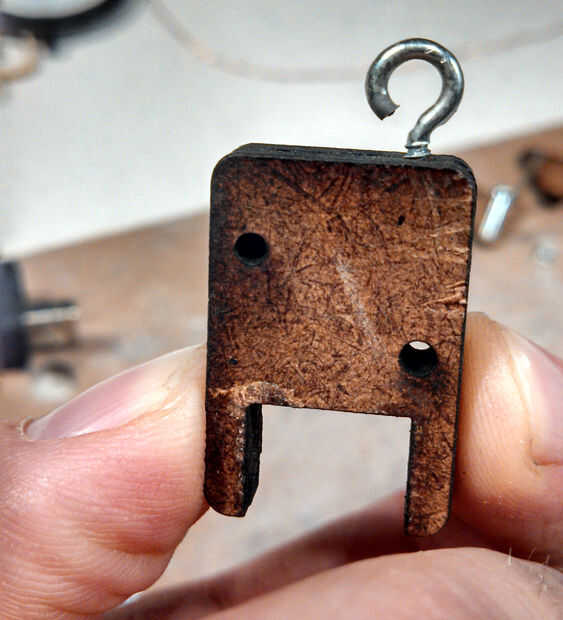

-El cuadro 3 demuestra cómo debe buscar el par correcto, aviso el agujero superior es una capa profunda mientras que el orificio inferior pasa a través de todo el camino.

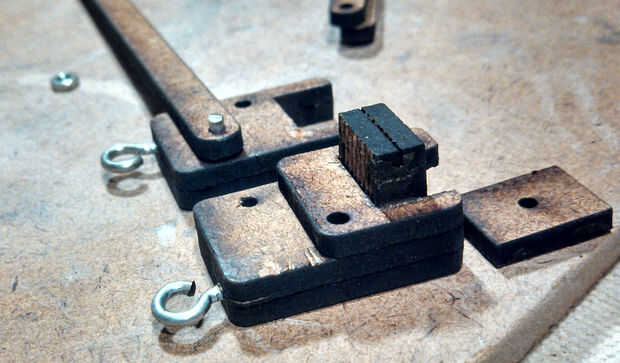

-en este punto pueden lenta y cuidadosamente perforar los orificios piloto poco profundos para los ojos del tornillo en cada uno de los pares. Otra vez, mirar las imágenes 3 y 4 para ver cómo la pieza derecha debe. La pieza izquierda debe reflejar la pieza derecha.
-Ahora mire el cuadro de 1 º y 2 º otra vez. Pega el más pequeño gancho pedazo (etiqueta '3') a uno de los dos pares, asegurándose de su agujero y los bordes están alineados.
A continuación, añadir un poco pequeña del alambre 14g (sólo de 3/8 de pulgada de largo) en el orificio superior para formar un perno, deslice uno el extremo de la larga pieza (etiqueta '1') en el perno del brazo y del tirón el oposición "par" sobre y en la espiga de manera que las diapositivas de pasador en el orificio superior opuesto y los orificios inferiores alinean (así que usted puede insertar el tornillo más largo a través de todas las 5 capas más adelante). Que tendrás que ajustar la longitud del perno para que se sienta libremente en los agujeros. Unir estas partes, asegurándose de que el brazo pueda girar libremente sobre el eje, entre las capas.

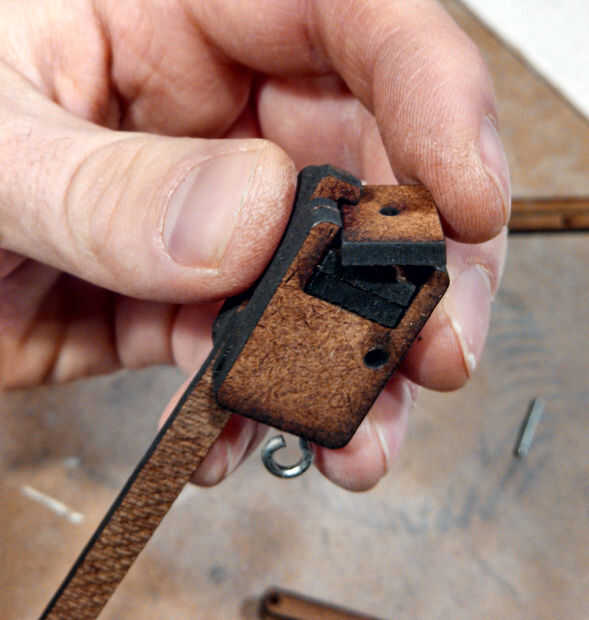

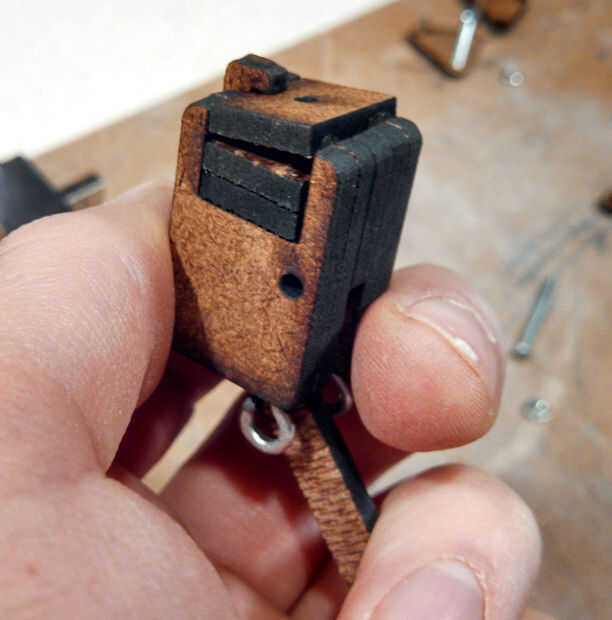

Ahora, finalmente puede ajustar en los 3 rectángulos de agujeros de centro (como se muestra en las fotos 1, 2 º, 5 º y 6 º).
Asegúrese de alinear perfectamente y pegar cada uno en uno a la vez para formar un bloque sólido con un agujero que lo atraviesa dentro del cubo de la lámpara. (foto 6)
