Paso 1: Hacer el conector
Vamos a conectar los littlebits Arduino mediante un protoboard. Actualmente no hay ninguna manera de conseguir o hacer su propio conector 'bitsnap', que es la cosa de plástico magnética cubrió a tres en su littlebits. Así que en vez de hacer nuestro propio, vamos a usar el módulo 'split', que utiliza cómodamente disponibles conectores para los cables de la. Esto significa que no necesitará realizar cambios permanentes a los littlebits :)

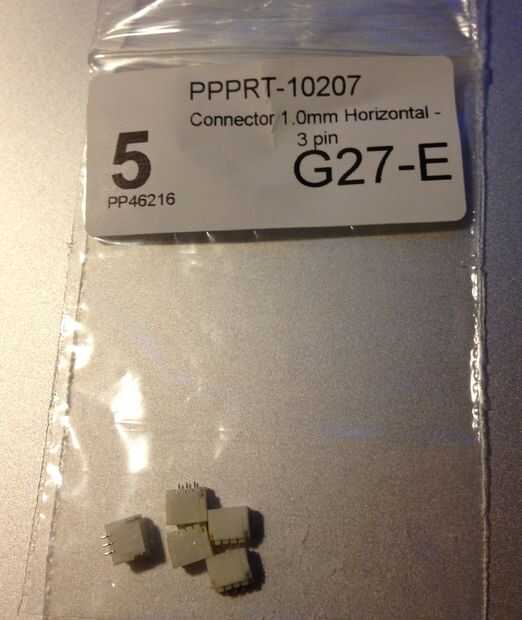

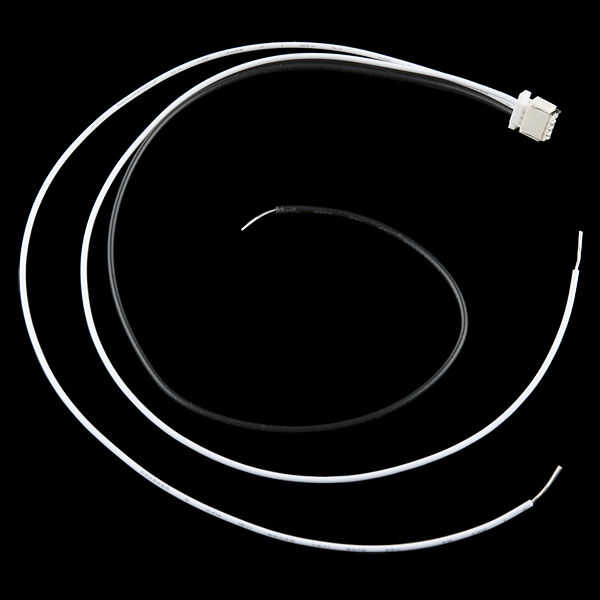

En lugar de cortar los cables, o breaking apart los conectores, podemos tomar ventaja del conector de poco en el módulo de dividir , reemplazar la entrada con nuestras propias de Arduino. Hay un par de opciones aquí, puede utilizar los cables puente en el primer cuadro (mucho más fácil, más difícil de encontrar, un poco más caro) o utilización de los conectores de montaje en superficie que se muestra en la segunda foto (avanzada, easer para encontrar más barato).
Cables de puente
Simplemente tira de los extremos de los cables y ya sea un tramo corto de cable de núcleo sólido a cada uno de los tres extremos de la soldadura. Si eres relativamente nuevo para soldar le puede averiguar cómo hacerlo en este instructable.
Ahora, sacar el módulo de dividir y eliminar los dos extremos de la entrada, ésos son los que sólo tienen uno de los cables a ellos. Simplemente separe el cable blanco es plástico. Puede ser que necesite un poco de un meneo pero son bastante fáciles.
Inserte su enchufe (junto con ha muy bien soldado colas) en la toma sobre el binario de la entrada. Ahora ya tienes un conector para enchufar tu littlebits de tu protoboard! Simple como eso.

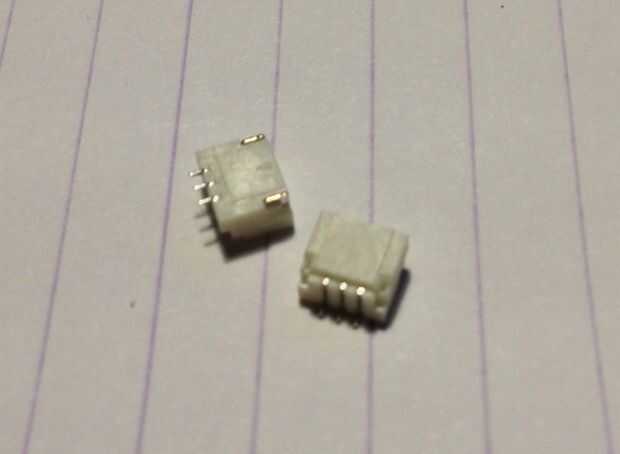

Conectores de montaje en superficie
Ahora, esta opción puede no ser adecuada para cualquier soldadores principiantes por ahí, se trata de algunos muy pequeños alfileres, que están muy juntas. Con esto en mente, aquí vamos...
Los archivos de eagle y tablero para imprimir para el pequeño adaptador de Junta están en github del proyecto-
https://github.com/tub/Littlebits-Arduino/Tree/mas...
Fue muy bien presentado y grabado por mí de Alex en mi local hackspace (me sentía perezoso y persuadió fácilmente). No entraré en el PCB que detalles en este instructable, pero hay muchas otras guías sobre cómo hacerlas, por ejemplo
Si estás usando la imagen PNG de la disposición de la Junta para etch, Recuerde ajustar el tamaño de impresión a 2400 DPI si no a imprimir en el tamaño incorrecto!

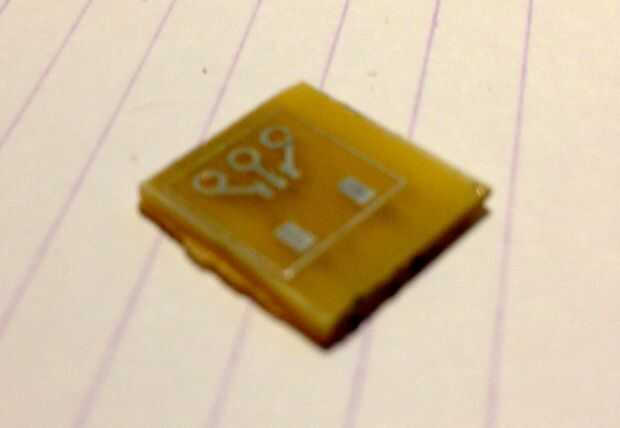

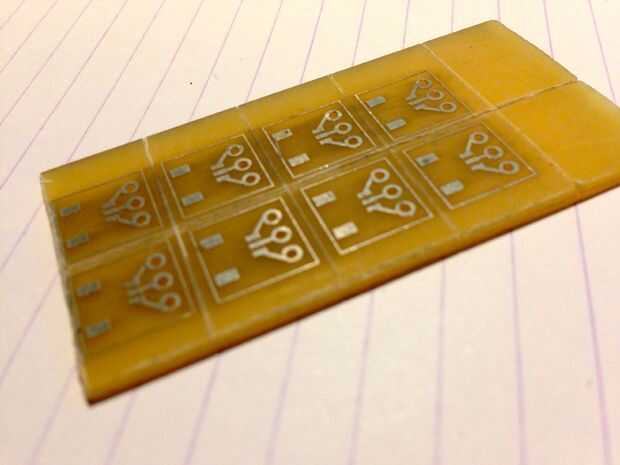

Puesto que los tableros son tan pequeños tenemos grabada a ocho de ellos de una sola vez (foto #4), para conseguirlos aparte sólo anotó cuidadosamente con un cuchillo un par de veces y los (Foto #5) quebró.
Puntas para cautines

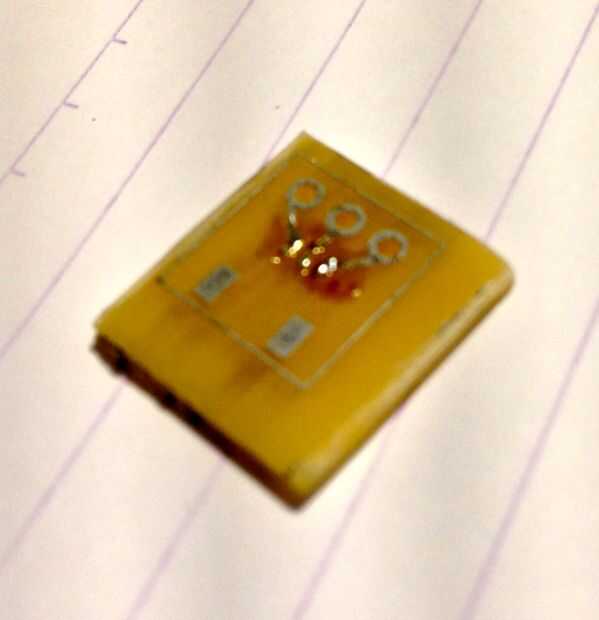

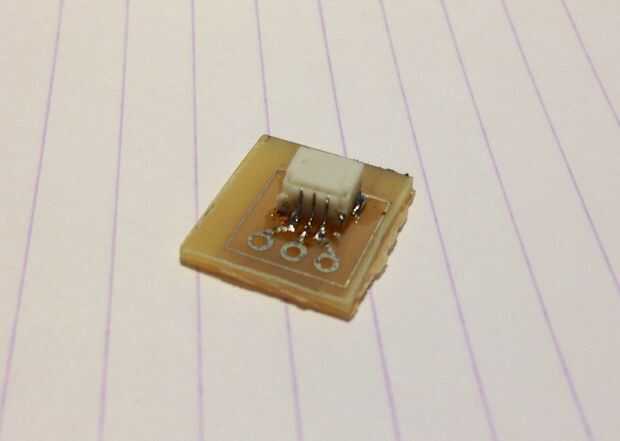

He conseguido soldar el conector de montaje en superficie por simplemente estañar cada pin, junto con las dos etiquetas de anclajes en la parte frontal del conector, luego estañar las teclas en el tablero (foto #6). Entonces todo lo que tenía que hacer era calentar cada almohadilla hasta que la soldadura les derrita y había pegado el componente de la Junta. No es tan complicado como pensé que iba a ser.

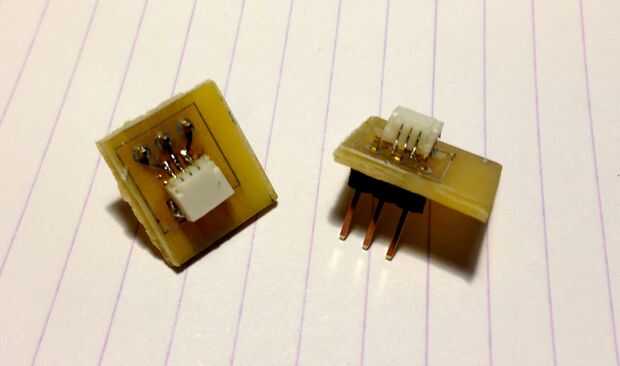

Las clavijas de tres encabezado ir en los tres agujeros hacia la parte posterior de la Junta, éstos se sueldan como un componente normal por-agujero, ningún tratamiento especial. Los tableros terminados pueden verse en la última foto de este paso.
A continuación, sólo desconectar los cables desde el extremo de la entrada de la broca de split y enchufe en sus paneles de adaptador. Ahora tienes un protoboard littlebits adaptador!
